Как сделать простой радиопередатчик

Принципиальная схема

Принципиальная схема передатчика радиомикрофона приведена на рис. 1.Сигнал микрофона усиливается двухкаскадным усилителем ЗЧ на транзисторах VT1, VТ2. Задающий генератор выполнен на транзисторе VТ3. Частотная модуляция несущей обеспечивается варикапом VD1.

Резисторы R5, R6 в базовой цепи транзистора генератора определяют его режим по постоянному току. Конденсатор С7 устанавливает необходимый режим генерации, обеспечивая положительную обратную связь.

Емкость этого конденсатора необходимо подобрать по максимуму тока, потребляемому генератором, а затем резистором R5 установить этот ток около 25 мА, поскольку при большем токе транзистор VТ3 работать не может.

Рис. 1. Принципиальная схема УКВ радиопередатчика с кварцевой стабилизацией частоты.

При настройке целесообразно на место С7 включить подстроечный конденсатор емкостью 8…30 пФ, а на место резистора R5 — подстроечный резистор со-, противлением 100 кОм.

Стабильность частоты генератора зависит в основном от напряжения питания. Чтобы ее повысить, можно использовать стабилизатор напряжения на 6…9 В. Стабилизировать частоту генератора можно и другим способом.

Если быть точным, то причина нестабильности несущей частоты — в колебаниях рабочей точки транзистора выходного каскада усилителя ЗЧ при изменении напряжения питания.

Положение же этой рабочей точки определяет напряжение обратного смещения на варикапе VD1, а значит, и его исходную емкость, которая в конечном итоге будет меняться не только под влиянием звукового сигнала, но и при изменении напряжения питания.

Варикап же включен последовательно с кварцем и вместе с ним определяет частоту генератора. Поэтому можно дополнить схему передатчика устройством, обеспечивающим неизменное напряжение смещения варикапа (рис. 2). величину которого можно регулировать переменным резистором R1. Цепь R2 VD1 — это обычный параметрический стабилизатор. Конденсатор С1 обеспечивает развязку каскадов по постоянному току.

Радиус действия

Это одна из важнейших характеристик, по которым следует осуществлять выбор прибора. Минимальный радиус действия колеблется в пределах 100-300 метров. Максимальный радиус может исчисляться километрами. При покупке стоит задуматься о целесообразности приобретения мощного аппарата. Если нет необходимости ловить сигнал на расстоянии пяти километров, то можно выбрать модель проще.

Совет! Лучше отдать предпочтение «золотой середине» со средним радиусом, но хорошим покрытием заявленной зоны. Такие модели прекрасно «простреливают» толстые стены, минуя звукоизоляцию без потери качества сигнала.

Долгоиграющий жучок

Предлагаю вашему вниманию шпиёнский радиомикрофон с экстремально низким энергопотреблением. Это, пожалуй, самый долгоиграющий жучок из всех, которые я собирал.

Конечно, за низкую потребляемую мощность приходится расплачиваться небольшим радиусом действия, но для многих целей и этого вполне достаточно.

Радиомикрофон уверенно пробивает две железобетонные стены, а на открытом пространстве дальность действия будет от 50 до 200 м (в зависимости от крутизны вашего приемника).

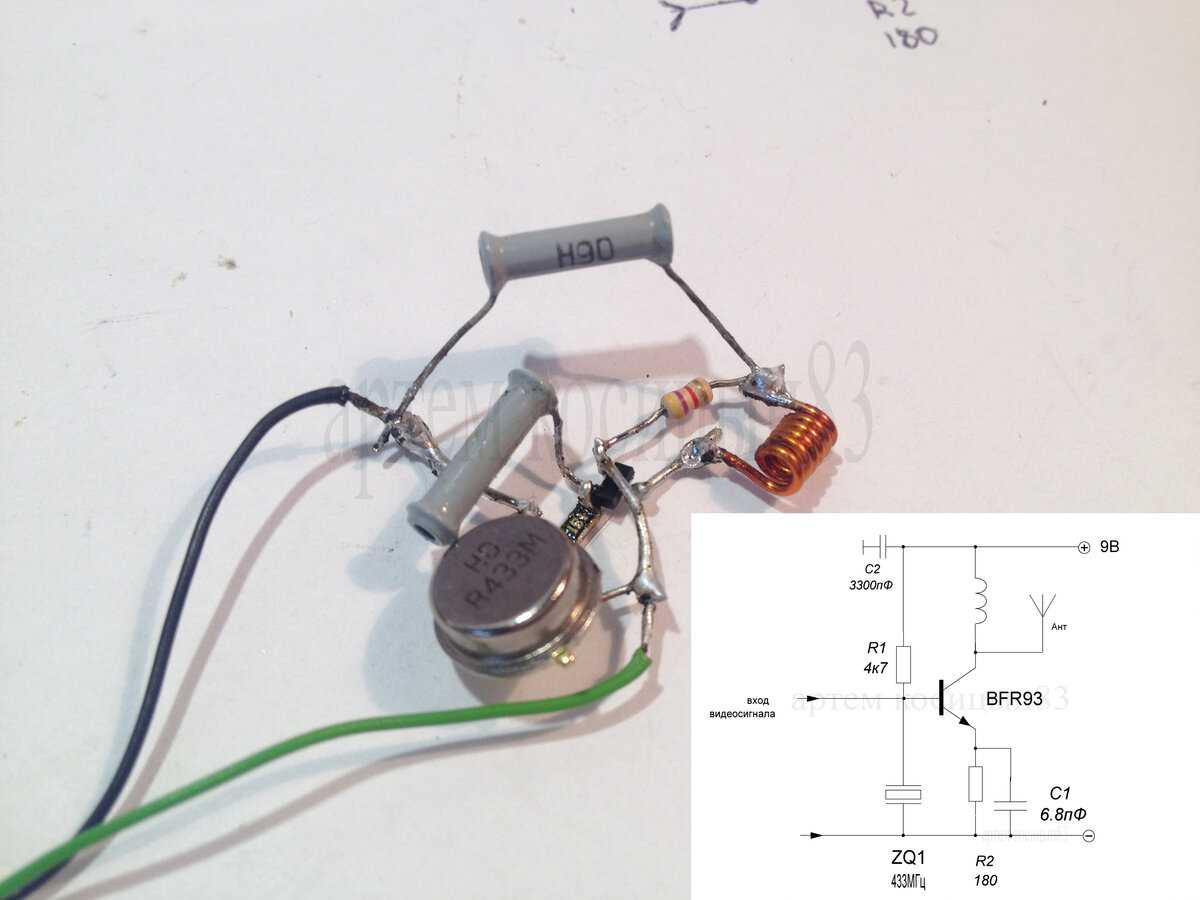

Схема жучка невероятно проста и содержит всего 6 радиодеталей, не считая батарейки:

Катушка L1 — 4 витка проводом 0.5 мм на оправке Ø2мм. Дроссель — 100 нГн для поверхностного монтажа. Транзистор BFR93A (главное не спутать его с p-n-p-транзистором BFR93).

Собрать такое можно даже навесным монтажом, но я не рискнул — возможны проблемы из-за паразитных емкостей. Поэтому я взял и нарисовал плату цапон-лаком:

и вытравил в хлорном железе:

Все это заняло минут 20. Затем готовую плату облудил и обрезал лишнее:

Самое геморройное дело — это подключить батарейку. В моем распоряжении была старая (. ) литиевая батарейка CR2032 (которые обычно стоят в материнских платах для питания микросхемы BIOS).

Чтобы избежать лишних проводов, я просто приклеил на обратную сторону платы полоску жести от консервной банки (это будет минусовой контакт):

Остальной кусок жести пригодился в качестве плюсовой клеммы:

Надо чтобы батарейка плотно вставлялась в получившуюся прорезь, вот так:

Осталось только распаять на плату все детальки согласно схеме:

Уверен, его можно сделать еще мельче. Заменить микрофон, расположить детали плотнее к друг другу, взять маленькие часовые батарейки и готово. Можно будет запихнуть всю схему, например, в корпус от маркера.

В качестве антенны применил провод длиной 6 см. Дроссель был изготовлен путем намотки тонкого эмалированного провода на кусочке зубочистки (80 витков).

Микрофон, конечно, большеват для такой схемы, но другого у меня не было. А вообще подойдет любой электретный диаметром 3-10 мм. Обычно их достают из всяких телефонных или домофонных трубок.

Кстати, без микрофона схема не работает — через него идет питание. А еще он выступает в качестве стабилизатора тока.

Важно не перепутать полярность микрофона: минусовой вывод должен звониться на корпус (именно по этой причине я его усадил в термоусадку, чтоп не дай Бог ничего не коротнуло)

Частота регулируется путем сжатия/растяжения витков катушки. В моем случае жучок удалось поймать на частоте 424.175 МГц. Уровень сигнала на таком расстоянии, естественно, зашкаливает:

Если намотать 11 витков на оправке 2 мм, то частота будет примерно 150 МГц. А вообще, данный жучок работает вплоть до 1ГГц. Дальше не пробовал, т.к. ловить не чем.

Чтобы затестить дальность, ушел на улицу и обошел вокруг дома. Поразительно, но в комнате, где остался жучок, отлично слышен каждый шорох.

П.С. Этот малюсенький жучок проработал на полудохлой батарейке почти 2 недели! Страшно представить, сколько бы он протянул на новой, ведь потребляемый ток составляет всего 300 мкА.

Практическое применение радиомикрофона поистине разнообразно

1. Хорошие результаты в авторском варианте радиомикрофон показал как устройство прослушивания. Причем принимать радиосигнал от этого микрофона может любой портативный трансивер или вседиапазонный приемник, например, Kenwood TH-F7 (фото 2), настроенный на частоту радиомикрофона (в данном случае – на частоту 98,1 МГц). Учитывая небольшую стоимость радиомикрофона, в некоторых случаях даже не потребуется самостоятельно собирать его схему. А лишь разобрать микрофон и аккуратно переместить его «начинку» в другой, более компактный корпус размерами, например, со спичечный коробок.

Фото 2. Портативный трансивер Kenwood TH-F7

2. Устройство «антижучок». Вблизи работы радиомикрофона все другие передатчики (даже мощные FM радиостанции, если бы они работали на данной частоте) блокируются. В эфире слабый шорох от работающего генератора радиомикрофона. Таким образом, если на частоте 98,1 МГц работает чей-то жучок, то, включая радиомикрофон, можно блокировать подслушивающее устройство.

3. В перспективе несущую частоту задающего генератора радиомикрофона можно перестроить на другую, с тем, чтобы совместить ее с частотой «жучка» и таким образом нейтрализовать его.

Электрическая схема устройства и принцип действия работы радиомикрофона MIC-140 представлена народным экспертам для понимания принципа его работы, и, несомненно, пригодится в случае модернизации устройства или его ремонта.

КВ-приемник мирового уровня? Это очень просто!

С чего начать будущему электронщику, какое направление выбрать? Что разрабатывать: компьютеры, телевизоры, видики? Учитывая их колоссальную сложность и специфику, этот вопрос трудноразрешим. Правда, можно «лепить» целые системы из готовых компьютерных плат. Но где же тут особое творчество? Да и микросхемы большого уровня интеграции мало чем могут помочь для развития у радиолюбителя умения «читать» любые схемы. Необходима такая область, такое направление электроники, которое, обеспечивая накопления бесценного опыта в конструировании, имело бы и самостоятельную ценность.

Такая область существует: это создание высокочувствительных (как коротковолновых, так и всеволновых) приемников, основанных на современной профессиональной идеологии создания подобной аппаратуры. От азов электроники и радиотехники — к современному высокочувствительному супергетеродинному приемнику с двойным преобразованием частот и верхней первой ПЧ… Оснащенному высокоэффективной цифровой шкалой настройки — вот о чем эта книга! Те, кто хочет самостоятельно изготовить и отладить приемник мирового уровня, — эта книга для вас!

Часть I Встречи и беседы

Глава 1. Введение Глава 2. Волны электрического моря Глава 3. Индуктивность… Добротность… Резонанс Глава 4. Устремленные в пространство Глава 5. Экскурс в историю Глава 6. Что такое “супергетеродин”? Глава 7. От одиночного преобразования — к двойному! Глава 8. Парадоксы КВ-приемников Глава 9. Что же такое действительно современный радиоприемник? Глава 10. Структурная схема выбрана

Часть II Основные понятия электроники

Глава 11. Что такое р—п-переход? Глава 12. Полупроводниковые диоды — немного истории Глава 13. Биполярные транзисторы Глава 14. Полевые (униполярные) транзисторы Глава 15. От теории — к практике Глава 16. Прогулка по схеме “учебно-тренировочного” Глава 17. Поговорим о микросхемах Глава 18. Что нужно знать о резисторах и конденсаторах? Глава 19. Об индуктивности — подробно! Глава 20. Реле, оптроны, блоки питания

Часть III Мы “ловим” весь мир

Глава 21. Стабилизатор напряжения — тонкости и нюансы Глава 22. Схемотехника полосовых диапазонных фильтров Глава 23. Схемные особенности УВЧ и гетеродинов Глава 24

“Мелочам” — особое внимание! Глава 25. От УПЧ2 к индикации частоты настройки Глава 26

Цифровые схемы в радиоприемнике Глава 27. Универсальная цифровая шкала Глава 28. “Большой приемник” — окончательный вариант Глава 29. Рекомендации по отладке и настройке узлов приемника с преобразованием “вверх” Глава 30. Печатные платы — “живьем”!

Скачать книгу КВ-приемник мирового уровня? Это очень просто! Кульский А.Л.

~ Turb.cc ~ Turbobit.net ~ Uploaded.net КВ-приемник

Детали

Микрофон М1 — обычный электретный, марка не известна, но подойдет скорее всего любой. Транзисторы импортные 9018 аналогичны нашим КТ3102.

Катушки L1 и L2 одинаковые. Они бескаркасные, внутренним диаметром 3 мм. Для работы на частоте в диапазоне 88-108 МГц они содержат по 5 витков обмоточного провода диаметром около 0,5 мм.

Радиосистемы, обеспечивающие прослушивание детской комнаты (т.н. Радионяня), довольно широко представлены на рынке бытовой электроники.

Тем не менее, любой радиолюбитель может изготовить такую систему своими руками с минимумом затрат. В детской комнате, в месте, куда ребенок не доберется, устанавливается микропередатчик, работающий в диапазоне FM (88—108 МГц), а прослушивание ведется на любой приемник этого диапазона — стационарный, переносной, встроенный в сотовый телефон и т.д.

Основные требования к передатчику “Радионяни” — высокая чувствительность по низкой частоте и стабильность частоты. Для устройства, эксплуатируемого в помещении с довольно постоянной температурой, достаточную для надежной работы системы стабильность частоты можно получить даже в генераторах с параметрической стабилизацией. В задающем колебательном контуре такого генератора устанавливаются конденсаторы, имеющие минимальный температурный коэффициент изменения емкости (ТКЕ), а катушка контура наматывается на жестком каркасе с минимальными диэлектрическими потерями и слабо выраженной зависимостью геометрических размеров от температуры. Довольно часто даже в промышленных УКВ микропередатчиках применяют бескаркасные катушки, однако после настройки устройства на требуемую частоту во избежание проявления микрофонного эффекта такую катушку следует залить клеем или парафином.

Как сделать рацию своими руками — простая схема

Необходимые детали

  • Транзисторы: 3хП416Б и 4хМП42.
  • Резисторы: 2х3K, 2х160K, 2х4.7K, 22K, 36K, 100K, 120K, 270K, 6х6.8K;
  • Конденсаторы: 2х10МK (10В), 2х3300МK, 2х1000МK, 2х100МK, 2х6МK, 2х5–20МK, 22МK, 10МK, 0.047МK, 4х5МK (10В).
  • Антенна.
  • Микрофон, динамик.
  • Включатель, переключатель.
  • Источник постоянного тока.
  • 2 платы текстолита.
  • Провода.
  • Проволока диаметром 0.1 мм и 0.5 мм.

Последовательность монтажа

  1. Общая антенна для получения и отправления сигнала — A1.
  2. Выключатель питания — SA1.
  3. Переключатель соединяющий самодельную радиостанцию с источником тока, во время отправки сигнала к передатчику и приемнику при получении — SA2.

Количество витков:

  • Катушки L1 и L5 — 10 витков.
  • Катушка L2 — 4 витка и находится она между половинками обмотки катушки L3, содержащей 8 витков и имеющей посередине отвод проволоки.
  • Катушки L4 и L6 — 200 витков, 0.1 мм провода вокруг резистора МЛЕ-0.5 с мин. сопротивлением 1 Мом.

Продолжаем изготовление рации своими руками:

  1. Размещаем детали на двух платах (одна из которых с задающим генератором, а другая — с приемником и усилителем НЧ) с одной стороны.
  2. Соединяем их проводом в изоляции (диаметр 0.2–0.3мм) с обратной стороны.
  3. Подключаем с помощью многожильного провода, изолированного хлорвинилом к батарее.

Топ 10 лучших радионянь 2022 года

После выяснения всех нюансов настало время рассмотреть рейтинг популярности контролирующих устройств. Предлагается топ 10 лучших радионянь 2022 года. Сюда вошли модели разной ценовой категории, что позволяет существенно расширить выбор.

VTECH BM1100

Лучшая радионяня из дешевой китайской продукции стоит 2350 рублей

Приемник и передатчик настроен с завода. Имеется регулятор чувствительности микрофона. На открытом пространстве радиус действия 300 м, но внутри помещения он может уменьшиться до 50 м. Индикация выполнена пятью светодиодами, что является лучшим вариантом среди продукции низкого ценового диапазона. При разряде батареек радионяня включает оповещающий сигнал.

MAMAN BM2000

Лучшая радионяня по соотношению цена/качество стоит 3170 рублей

Радионяня не имеет ничего лишнего. Лучший дешевый прибор для молодой семьи. Передатчик оснащен длинным шнуром и работает только от электросети. Приемник функционирует от батареек или аккумулятора, который можно подзаряжать от электросети. Имеется автоматическая настройка связи и уровня громкости сигнала, ночник, колыбельные мелодии.

MOTOROLA MBP160

Лучшая американская радионяня стоит около 2500 рублей

Проводя обзор радионянь лучших производителей, нельзя упустить продукцию американской фирмы «Моторола». Цифровой сигнал работает на базе технологии DECT. Приемник функционирует от аккумулятора. Передатчик подключают к электросети. Радиус действия на открытой местности – 300 м, внутри помещения – 50 м. Радионяня имеет световое оповещение и функцию ночника.

SUMMER INFANT BABBLE BAND

Лучшая китайская цифровая радионяня стоит около 6150рублей

В рейтинге радионянь с большим радиусом действия лидирует китайская модель, изготовленная по современным цифровым технологиям. Даже при множестве препятствий надежный сигнал прибора сохраняется на расстоянии 200 м. Имеется три типа оповещения: звуком, вибрацией и подсветкой. Приемник выполнен удобным браслетом в виде наручных часов с аккумулятором, работающим 8 часов без подзарядки. Регулировка громкости происходит нажатием кнопок.

LAICA BC2002

Лучшая китайская радионяня для небольшой квартиры стоит 4300 рублей

Прибор оснащен световыми индикаторами и регулятором громкости. Радиус действия 300 м на открытой местности. Внутри помещения параметр уменьшается до 100-50 м, что зависит от толщины межкомнатных перегородок. Имеется уведомление о слабом сигнале. Приемник можно носить в кармане или на ремне, а также ставить на подставку.

BEURER BY84

Лучшая в средней ценовой категории германская радионяня за 3800 рублей

Особенностью прибора является большой радиус действия – 800 м на открытой местности. Имеется дисплей с несложными обозначениями оповещений. Автономная работа от аккумулятора при полной зарядке длится до 16 часов. Имеется 16 сигналов, два канала передачи. Громкость радионяни регулируют нажатием кнопки.

MAMAN BM2300

Радионяня в форме сов стоит 3560 рублей

Необычно интересная модель сделана в виде сов. Глаза птицы на передатчике служат ночником. Радиус действия прибора на открытой местности – 300 м, внутри помещения – 50 м. Имеется датчик температуры воздуха, колыбельные мелодии. Приемник оснащен дисплеем. Звуковое оповещение можно заменить вибросигналом.

MINILAND DIGITALK PREMIUM

Дорогая модель радионяни с большим количеством настроек стоит около 8900 рублей

Лучшая радионяня испанского производства имеет двухстороннюю связь. Радиус действия цифрового устройства 300 м. В передатчике имеется ночник, колыбельные мелодии, температурный датчик, часы, таймер и даже будильник. Приемник оснащен дисплеем, где можно выставить в настройках один из 16 языков. Оповещение ведется звуковым и вибросигналом. Дополнительно вся нужная информация выводится на дисплей.

MINILAND DIGITALK LUXE

Радионяня за 7150 рублей оснащена всеми необходимыми функциями

Еще одна модель испанских производителей считается лучшей, так как имеет все нужные функции и ничего лишнего. Радиус действия прибора – 300 м. Детский блок имеет температурный датчик, ночник, колыбельные мелодии и много других функций. Все настройки осуществляют на приемнике. Информация выводится на дисплей. Имеется вибросигнал.

SWITEL BCC58

Лучшая швейцарская радионяня за 7300 рублей

Завершает рейтинг лучших контролирующих устройств цифровая модель с радиусом действия 300 м. Детский блок работает от электросети и батареек. Имеется датчик температуры, будильник и много других полезных функций. Информация в приемнике выводится на дисплей. О разряде батареек или выходе из зоны действия оповестит звуковой сигнал радионяни.

Стерео-передатчик своими руками схема

Схема радио-стереопередатчика звука

Для стереопередатчиков существует специализированная микросхема, BA1404

собенностью передатчика на BA1404
является высокое качество звука и улучшенное звуковое разделение стерео. Это достигнуто использованием кварцевого резонатора на 38 кГц, который обеспечивает частоту пилот тона для кодера стереосигнала.

Применяться стерео-передатчик может как в быту, так и в автомобиле, для передачи звука с носителя(телефон,плеер и др), так как обладает не передачей стереозвука.

Такой небольшой стереопередатчик станет неплохой заменой фм тюнера.

Полезные дополнительные функции

При выборе радионяни советуем обратить внимание на дополнительный функционал

Наличие встроенного ночника. В блок-ретранслятор помещен светодиодный ночник, который может даже менять оттенки. Удобен при необходимости проверять сон ребенка в темное время суток. К тому же, такой вариант окажется полезен для более старшего возраста, когда малыш будет засыпать один в комнате.

Датчик движения. Как правило, датчик очень чуткий. Реакция осуществляется даже на дыхание во время сна, поэтому родители могут расслабиться, если что-то будет не так, аппарат их об этом оповестит. Крайне полезно при частых ночных нарушениях сна и дыхания.

Встроенное звуковое сопровождение. Простое и удобное устройство с музыкой, которое можно использовать еще и в качестве колыбельной. Минусом является момент, что мелодии со временем могут надоесть ребенку. Как правило, возможность загрузки других треков производителем не предусмотрена.

Радионяня-проектор. Изображение развертывается прямо над малышом, на поверхности потолка. У таких приборов имеется и встроенное музыкальное сопровождение. Очень интересное и необычное решение, позволяющее развернуть над головой настоящее космическое приключение или запустить любимый мультфильм, под который малышу будет комфортно и приятно засыпать.

Аппарат с комнатным термометром и измерителем влажности воздуха

Любому родителю важно знать, как себя чувствует ребенок в собственной комнате, не холодно или жарко ему. Очень полезная и нужная функция для часто болеющих детей.

Простейший FM жучок на одном транзисторе своими руками

Хоть делать подслушивающие устройства, так называемые «жучки» не законно и грозит уголовной ответственностью но для пытливого ума радиолюбителя в качестве самообразования и интереса это не является препятствием, кроме того подобное устройство может послужить просто радиомикрофоном для караоке системы. Этот простой жучок который собран всего на одном транзисторе работает в УКВ диапазоне от 80 до 108 МГц, принимается на обычный радиоприёмник с FM диапазоном.

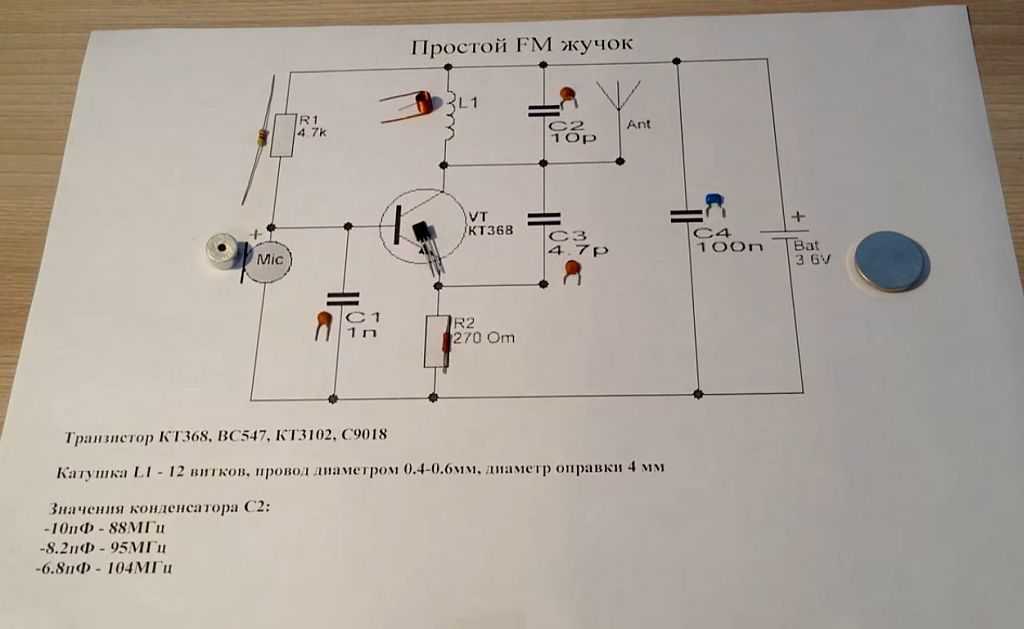

Простейший FM жучок на одном транзисторе своими руками

Чувствительность у него достаточно хорошая и зависит от используемого электретного микрофона, так как попадаются как хорошие электретные микрофоны так и не очень, для этого придётся подобрать подобный с лучшей чувствительностью, при этом звук получается чистый не искажённый. Дальность действия жучка до 50 метров в зависимости от длины антенны и применённого транзистора. Единственный явный недостаток подобной схемы это то что он нестабильно держит частоту по мере разряда батареи, ведь это самая простая схема радиомикрофона, без кварцевой стабилизации частоты, поэтому источник питания лучше выбрать с хорошей ёмкостью.

Детали которые понадобится, чтобы сделать FM жучок:

  • Небольшой кусок фольгированного стеклотекстолита или макетной платы;
  • Транзистор КТ368 или BC547, КТ3102, С9018, с последним транзистором мощность и дальность действия радиомикрофона увеличится;
  • Микрофон (подойдёт от любого китайского магнитофона);
  • Резистор R1 – 4.7кОм;
  • Резистор R2 – 270 Ом;
  • Конденсатор С1 – 1нФ;
  • Конденсатор С2 – подбирается в зависимости от частоты;
  • Конденсатор С3 – 4.7пФ;
  • Конденсатор С4 – 100нФ;
  • Кусок провода длиной от 20 – 40 см в качестве антенны;
  • Источник питания: батарейка на 3 В — литиевая таблетка CR2032 или аккумулятор на 3,7 В.

Простейший FM жучок на одном транзисторе своими руками

Как сделать простой FM жучок, пошаговая инструкция:

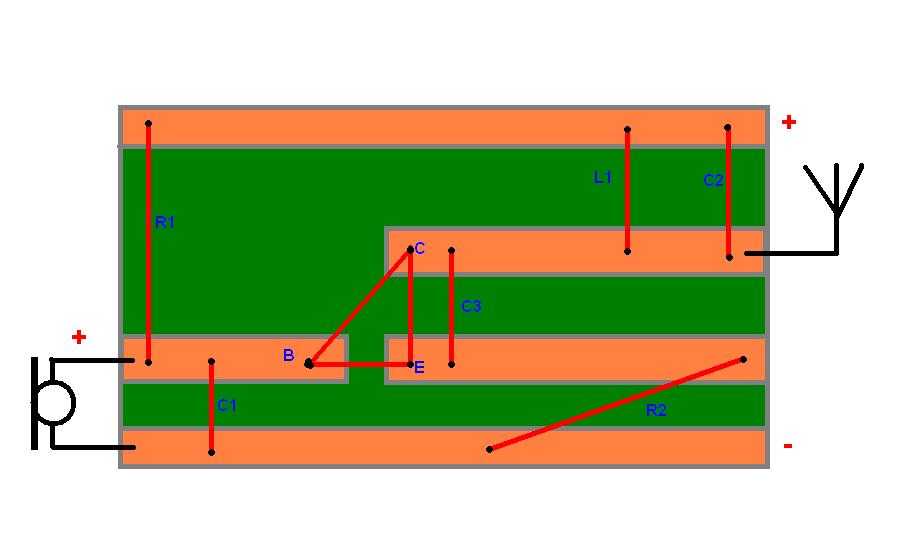

Берём кусок платы и с помощью острого ножа вырезаем дорожки, можно также вытравить но так как это простая и схема жучка и плата получается крохотной то я решил вырезать дорожки скальпелем. Можно также распаять всё на маленьком кусочке макетной платы.

Простейший FM жучок на одном транзисторе своими руками

Мотаем катушку L1, для этого нужен провод в лаковой изоляции диаметром от 0,4 до 0,6 мм, мотаем на оправке диаметром 4 мм, в качестве которой неплохо подойдёт стержень от гелиевой ручки, делаем вокруг оправки 12 витков.

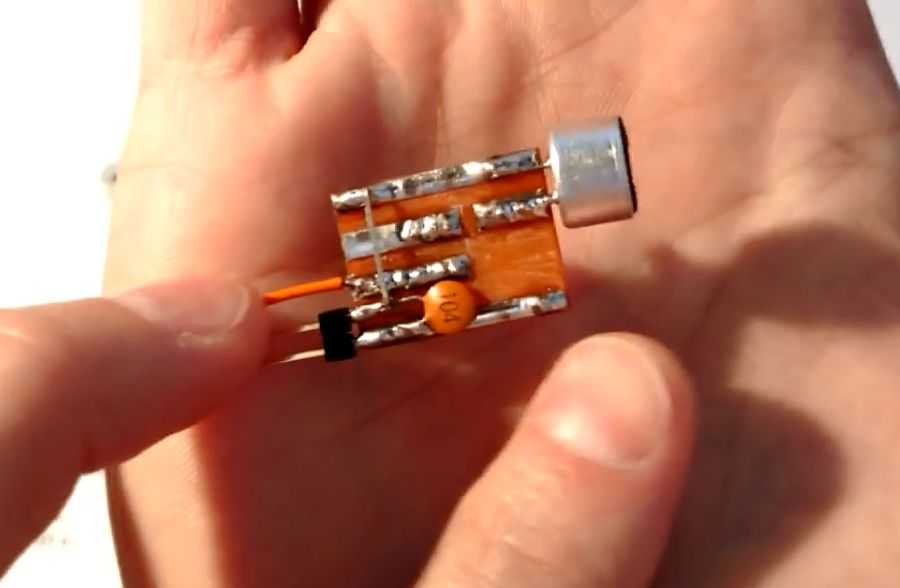

Припаиваем все детали на печатную плату, при припаивании микрофона обратите внимание, что у него есть полярность подключения и нельзя их путать, чтобы понять какой вывод нужно припаивать к минусу, а который ко входу транзистора нужно посмотреть на него со стороны выводов, там, где у вывода есть отводы дорожек к алюминиевому корпусу, это минус, противоположный который не касается корпуса это плюс и его нужно подключать на базу транзистора

Простейший FM жучок на одном транзисторе своими руками

Простейший FM жучок на одном транзисторе своими руками

В качестве антенны служит гибкий кусок провода от 20 до 40 см длиной. Чем длиннее она будет, тем на большее расстоянии жучок будет способен передавать звук.

Простейший FM жучок на одном транзисторе своими руками

Настраиваться радиомикрофон очень просто, для выбора частоты передачи нужно подобрать ёмкость конденсатора С2, приводим примерные соответствия его ёмкости частоте в ФМ:

  • 10р – 88 МГц;
  • 8.2р – 95 МГц;
  • 6.8р – 104 МГц.

Также частота подстраивается путём растягивания витков катушки L1.

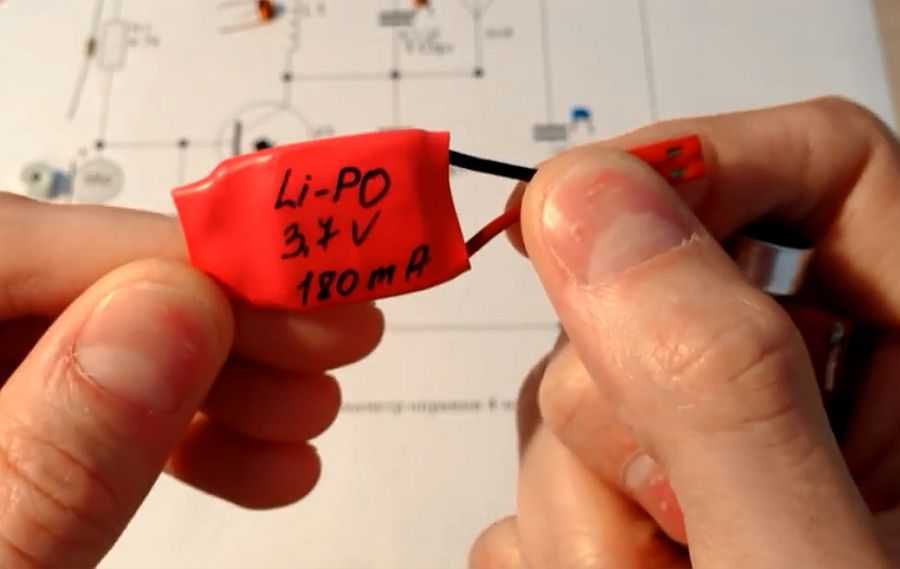

Потребление всей схемой не большое, около 5-7мА и поэтому в качестве питания подойдёт плоская литиевая батарейка — CR2032 на 3 вольта или ещё лучше аккумулятор на 3,7 вольт, например от китайского дешёвого mp3 плеера, он маленький и ёмкости вполне достаточно. Можно также подобрать подходящий корпус для него, маленький и удобный.

Простейший FM жучок на одном транзисторе своими руками

Простейший FM жучок на одном транзисторе своими руками

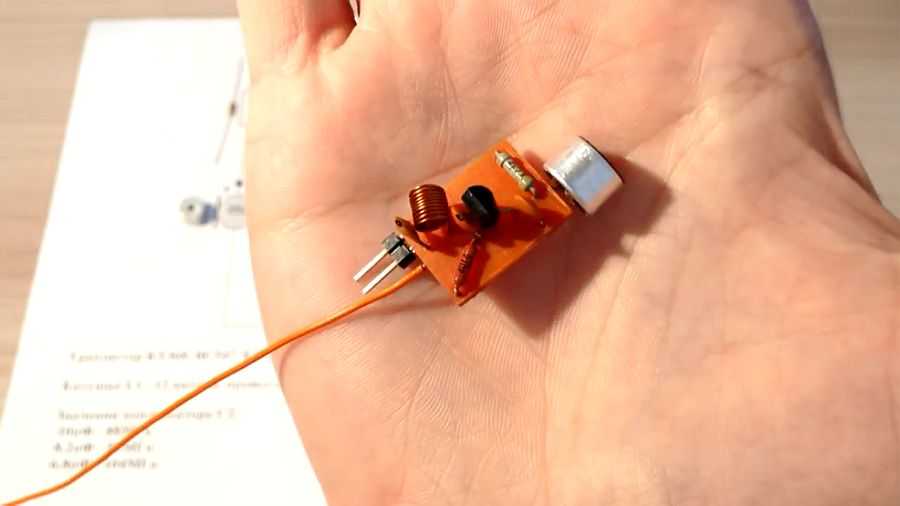

Всё, наш простейший FM жучок на одном транзисторе сделанный своими руками готов, осталось подключить питание, настроить на приёмнике частоту радиомикрофона и радоваться полученному результату.

Тип передачи данных

Аналоговые радионяни — это самые простые и понятные в использовании модели. Настраиваются такие рации вручную, прокруткой колесика и прослушиванием радиоэфира. К сожалению, похвастаться дальностью приема сигнала и его точностью аналоговые радионяни не могут. Их очевидным преимуществом является относительно доступная цена.

Совет! Рекомендуется использовать аналоговые модели только на коротком расстоянии. Оптимально в квартире с тонкими панельными стенами.

Цифровые радионяни — это более современный вариант. Отличительной особенностью является чистота принимаемого сигнала. Звук, выходящий из динамиков, передается в «цифре», что делает его более четким. Разобрать дыхание спящего ребенка через такой гаджет гораздо проще. Настройка и переключение каналов при потере волны может происходить в автоматическом режиме, так что пользователь даже не узнает о том, что устройство в какое-то мгновение теряло связь со вторым блоком. Очень удобная функцией для родителей, выполняющих работу по дому.

Цифровая радионяня с обратной связью является интересной игрушкой, с помощью которой можно разнообразить досуг ребенка. Правда, у этого аппарата есть существенный минус — стоит он значительно дороже своего аналога.

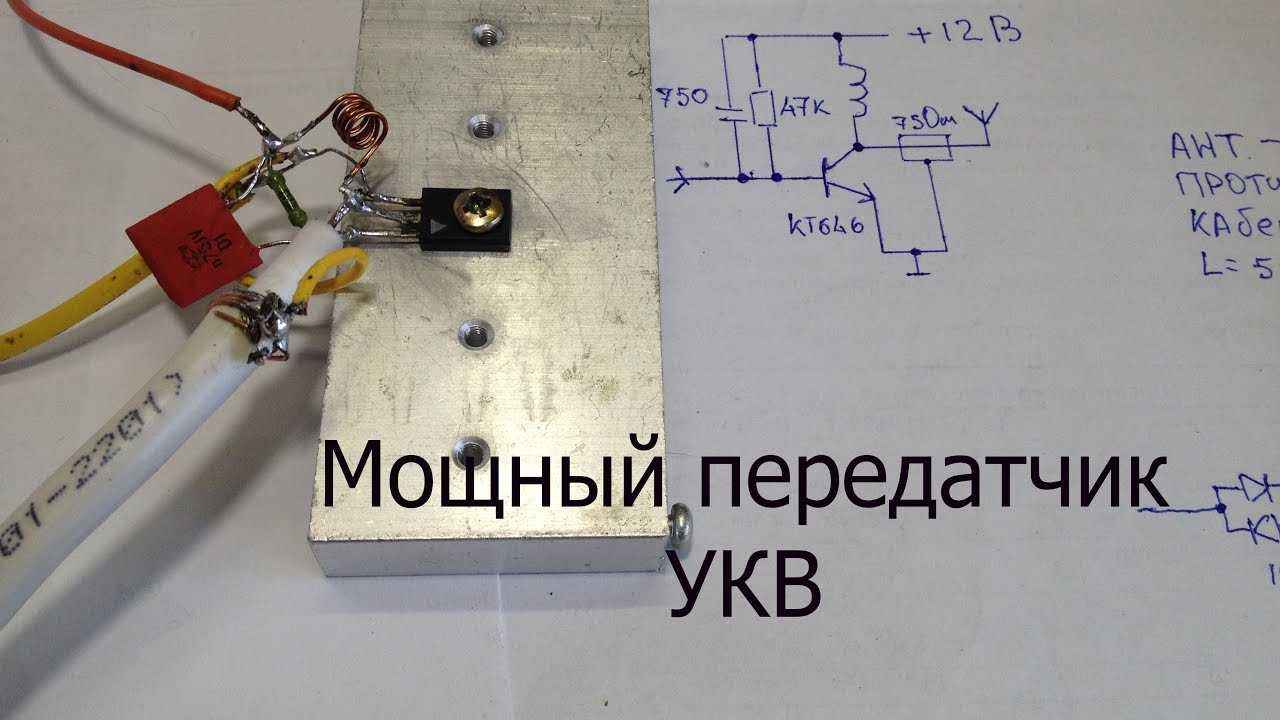

Принципиальная схема

Схема устройства показана на рисунке 1. Радиопередатчик работает на частоте 27—28 МГц с амплитудной модуляцией. Частота несущей стабилизирована кварцем, что позволяет увеличить дальность связи при использовании приемника с кварцевой стабилизацией частоты.

Питается устройство от источника питания напряжением 3—4,5 В. Усилитель звуковой частоты выполнен на транзисторе VT1 типа КТ315. Для питания микрофона и задания режимов по постоянному току транзисторов ѴТІ, ѴТ2, ѴТЗ используется параметрический стабилизатор напряжения на резисторе R2, светодиоде VD1 и конденсаторе С1.

Напряжение 1,2 В поступает на электретный микрофон с усилителем M1 типа МКЭ-3, «Сосна» и др. Напряжение звуковой частоты с микрофона M1 через конденсатор С2 поступает на базу транзистора VT1. Режим работы этого транзистора по постоянному току задается резистором R1.

Рис. 1. Радиопередатчик повышенной мощности без дополнительного усилителя мощности.

Усиленный сигнал звуковой частоты, снимаемый с коллекторной нагрузки транзистора VT1 — резистора R3, через конденсатор СЗ поступает на задающий генератор, осуществляя тем самым амплитудную модуляцию передатчика.

Задающий генератор передатчика собран на двух транзисторах VT2 и ѴТЗ типа КТ315 и представляет собой двухтактный автогенератор с кварцевой стабилизацией в цепи обратной связи.

Контур, состоящий из катушки L1 и конденсатора С5, настроен на частоту кварцевого резонатора ZQ1. Контур, состоящий из катушки L2 и конденсатора С7, предназначен для согласования антенны и передатчика.

Простой в сборке радиопередатчик

Прием сигнала от этого самого простого на сегодняшний день радио передатчика на УКВ осуществляется на стандартный радиоприемник (переносной, стационарный, встроенный в сотовый телефон), на частоте 90-100 мегагерц. Схемка очень простая и даже для человека, который только начинает свою радиолюбительскую деятельность, её сборка не составит большого труда.

Радиодетали и готовые радиостанции с бесплатной доставкой в этом китайском магазине. возвращается вам.

Его можно применить для решения разных типовых задач, например:1) беспроводные наушники.2) Электронная няня для контроля за младенцем.3) Жучок для слежения.

В представленном варианте он будет работать в качестве приставки, которая превратит обычные наушники в беспроводные. Радиопередатчик включается к в разъем от наушников, который есть у вашего телевизора, то есть вместо проводов теперь будет работать эта простая схемка. Такая доработка может сэкономить, сделав устройство своими руками.

Для работы нам понадобятся:Паяльник.Медные провода.Штекер, соответствующий тому, который используется  для включения наушников в разъем телевизора 3.5 мм.Батарейки напряжением от 3 до 9 вольт.Медный провод с лакированной оболочкой (будет использоваться для катушки).Клей Момент в случае необходимости.Старые платы (по возможности).Отрезок текстолита или плотного картона.

Схема простого передатчика

Все необходимые радиодетали для передатчика

Катушку нужно намотать 7-8 витков медным лакированным проводом диаметром 0,6-1 миллиметр, на трубке диаметром 5 миллиметра, например, можно использовать сверло на 5). Концы проводов на катушке обязательно следует зачистить от лака.

Для корпуса создаваемого передатчика на одном транзисторе можно использовать любую подходящую коробочку. В показанном примере — контейнер для батареек, из которого вынуты и удалены все лишние перегородки и другие части.

Теперь делаем нужного размера панельку из текстолита и проделываем множество отверстий для деталей. Чем больше их получится, тем удобней будет дальнейшая сборка и пайка деталей.

Далее делаем пайку по схеме на этой заготовке.

Теперь присоединяем пайкой провода к штекеру в соответствии со схемой (часть, являющаяся входом)

На следующем этапе ставим собранную на плате схему в коробочку, для надежности можно закрепить ее с помощью любого подходящего клея, но делать это необязательно. Проследите только, чтобы все было сделано аккуратно и в процессе эксплуатации радиопередатчик

Осталось настроить наш передатчик. Для этого с помощью штекера подключаем его к телевизору. На FM (укв) приемнике, например, на сотовом телефоне находим свободную частоту (то есть на которой нет передачи какой-либо радиостанции) и настраиваем наше устройство на данную волну. Регулировка частоты осуществляется подстроечным конденсатором с помощью отвертки. Плавно вращаем его, пока не появится на FM приемнике звук с включенного телевизора.

Вот и все, можно включать наушники вашего мобильного телефона и смотреть телевизор, не беспокоясь о шуме, которым могли бы быть недовольны окружающие.

Для регулировки, чтобы постоянно не открывать корпус, сделайте отверстие в корпусе передатчика.

Если аудиоштекер заменить микрофоном, то у вас будет радиопередатчик, который можно положить рядом с малышом и включив радио в другой комнате, знать, что ребенок проснулся и т.д. Скорее всего, вас заинтересует эта статья.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Семинар по технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
