Немного о том, как устроено наше ухо
Орган слуха — наиболее сложно устроенная часть нашего организма. Он служит для восприятия звуковых волн и дальнейшего их преобразования в форму, понятную для головного мозга, чтобы мы могли анализировать полученную информацию.
Слуховой орган делится на две части: 1) звукопроводящий аппарат — наружное и среднее ухо и 2) звуковоспринимающий аппарат — внутреннее ухо.
Наружное ухо необходимо нам для улавливания звуковой информации и направления звука к барабанной перепонке. Барабанная перепонка передает информацию от наружного уха к среднему.
Среднее ухо представляет собой барабанную полость с 3 слуховыми косточками: молоточком, стремечком и наковальней. Барабанная полость заполнена воздухом: выравнивание давления в барабанной полости происходит через евстахиеву трубу, соединяющую ее с полостью носоглотки. Звуковая волна попадает с барабанной перепонки на молоточек, от молоточка — на наковальню, от наковальни на стремечко. Звук также дополнительно усиливается посредством косточек, и через овальное окно волна попадает во внутреннее ухо.
Во внутреннем ухе находится улитка, заполненная жидкостью. На стенках улитки расположены волосковые клетки, которые умеют воспринимать звуковую волну, анализировать ее свойства и преобразовывать в соответствующий электрический импульс. Он, в свою очередь, передается по нерву в проводящую систему мозга, доходит до височной доли, где находится центральный анализатор органа слуха, — и мы получаем информацию о звуке, который уловила ушная раковина.
Кохлеарная имплантация
Этот вариант восстанавливает утраченную функцию непосредственно в пораженном органе. В нашей стране не используется на сегодняшний момент. За рубежом начинают постепенно применять, появляется все больше исследований по этому вопросу. Вначале кохлеарные импланты при односторонней патологии использовали при сопутствующем изнуряющем ушном шуме. Определение критериев использования кохлеарной имплантации при односторонней тугоухости находится на этапе формирования. Пока мы имеем следующие ориентиры – возраст старше 5 лет, «стаж» тугоухости не более 10 лет, отсутствие эффекта от других методов коррекции.
Ссылки по теме:
Обработка звука – цифровой или аналоговый
Про деление слуховых приборов на типы знают все, а способ обработки звука часто уходит на второй план. И напрасно. У каждого есть свои недостатки и достоинства – иногда именно они определяют выбор.
Аналоговые аппараты. Не выделяют речь, не уменьшают шумы. Все поступающие звуки усиливаются одинаково. Такие изделия практически не используются в современном протезировании. Но некоторые производители выпускают их для пожилых пациентов, которые не привыкли к цифровой обработке сигнала.
Аналоговые аппараты – карманные либо заушные. У них простая конструкция, они редко ломаются и подходят для людей с хроническим отитом. Но качество звука невысоко, а сами приборы массивны. Несмотря на низкую стоимость, такие аппараты теряют популярность.
Цифровые аппараты. Разбирают речь, уменьшают резкие звуки и подавляют свист. Позволяют без помех общаться по мобильному телефону и слушать музыку. Преобразуют все поступающие звуки в цифровой код, поэтому устройство учитывает все слуховые особенности владельца.
Цифровые системы используются во всех типах аппаратов – от карманных до внутриканальных. Они отлично работают с разными звуками: тихие – усиливают, громкие – смягчают, резкие – приглушают. Автоматически меняют настройки в зависимости от ситуации. Но цифровые модели стоят относительно дорого и не рекомендуются людям с ЛОР-заболеваниями.
| Аналоговые и цифровые аппараты — плюсы и минусы | ||
| Аналоговая обработка звука |
|
|
| Цифровая обработка звука |
|
|
Безопасность при эксплуатации
Иногда, не все каналы lm324 используются в проекте. Если это так, то неиспользуемые должны быть подключены таким образом, чтобы не влиять на другие. Варианты подключения неиспользуемых каналов смотрите в даташите производителя.
При определенных условиях полярность выходного напряжения может стать инвертированной, что может повредить микросхему. Это характерно в схемах компаратора и повторителя напряжения. Для того, чтобы избежать появление отрицательного напряжения (инверсии фазы) на входе, производители рекомендуют добавлять последовательно на неинвертирующий вход схемы резистор, который будет ограничивать входной ток до 1 мА и ниже. Такая величина входного тока позволит снизит риск повреждения устройства.
Все входы операционных усилителей не должны быть подключены на землю на прямую. Всегда необходимо добавлять некоторое сопротивление, чтобы ограничить ток до 10 мА и меньше. Все входные контакты должны включать диод от входа до Gnd. В схемах с двумя источниками питания, контакт Gnd будет отрицательным. Тем не менее, во время включения, выключения питания или случаях внезапной неисправности по напряжению, вывод Gnd может стать положительным. Если это произойдет, то по заземленному входному контакту потечет большой ток, способный повредить микросхему.
Добавление последовательного резистора от 1 кОм до 10 кОм на входе может избавить ее от поломки.Не допускается подключение к источнику питания с обратной полярностью, так как lm324n может перегреться и выйти из строя.
Производители
Ниже представлены даташит основных производителей lm324.

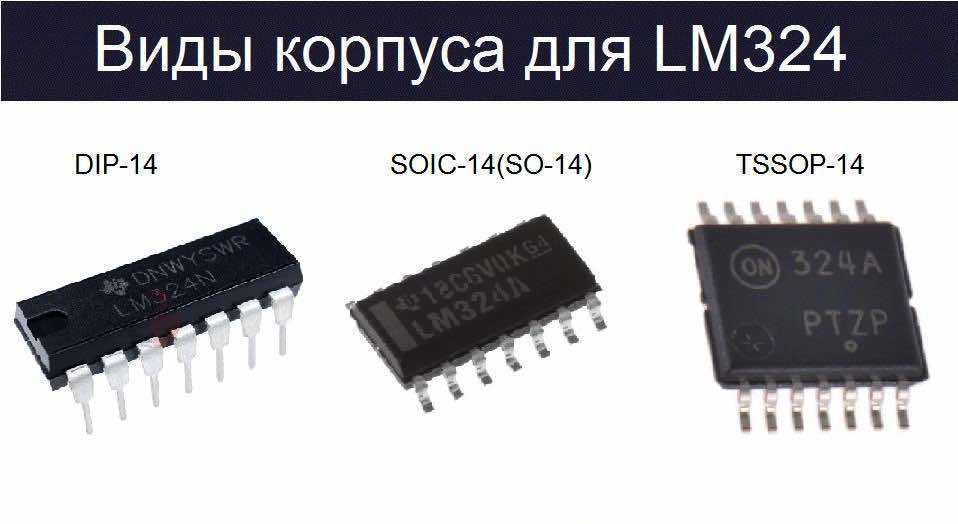

Микросхема серии LM324
является недорогим операционным усилителем, имеющая прямой дифференциальный вход, внутричастотную компенсацию при единичном усилении и защиту от короткого замыкания.
В одном корпусе микросхемы расположено четыре независимых друг от друга операционных усилителя. У них имеется ряд неоспоримых преимуществ по сравнению с типовыми операционными усилителями, применяемыми в схемах с однополярным питанием. ОУ LM324 отлично работает в широком диапазоне напряжения питания: от 3 В до 32 В. Микросхема производится в корпусах типа SOIC и DIP.
Простое зарядное устройство своими руками
Наверняка вы в курсе какая сейчас обстановка со светом в Крыму, по вечерам при выключении света вынуждены сидеть при лампах и светодиодных лентах. Но для того что бы их питать нужны аккумуляторы постоянно заряженные. Конечно, есть у меня зарядка на LM317, но ее не универсальность меня не утраивает, так как приходится заряжать разные типы АКБ. Среди которых и гелиевые, и LI-Ion и кислотные автомобильные АКБ.
Зарядное устройство, которое мне захотелось, должно заряжать все типы аккумуляторов, с напряжением зарядки до 15В и током до 4А. Самым подходящим для меня вариантом стало собрать два стабилизатора на компараторах. Стабилизатор тока и стабилизатор напряжения. Как для меня все просто, напряжение с выхода зарядки и датчика тока должно сравниваться с опорным напряжением.
Основой схемы стал набор операционных усилителей LM324, обвязка к которому подбиралась неделю. И в одно прекрасное утро вышла рабочая схема
В разработке схемы мне очень помог MULTISLIM,как для начинающего самое оно. И если бы не он я бы до сих пор собирал бы эту схему. И спасибо ребятам с Радиокота, где была похожая схема, благодаря которой зарядка доведена была до ума. Ссылка на форум внизу статьи И так подробней со схемой.
Схема питается у меня от трансформаторного блока питания с выходом 22В, далее идет мост диодный 15А с запасом взят и фильтр из 3х электролитических конденсаторов по 4700мФ зашунтированные пленкой 0.1мФ.
Источник опорного питания 12В собран на регулируемой КРЕН TL431, усиленной транзистором для надежности, да и не известно сколько еще чего подключу к этой схеме, даже оставил на плате клемму для питания других плат. Транзистор VT1 брал КТ805, так как у меня их валом из старых теликов. Но можно и другие, такие как КТ815/КТ817, их будет достаточно для питания этой схемы
На первом компараторе собран стабилизатор тока, сравнивающий напряжение с потенциометра с напряжением падения на шунте. Шунт 0,1Ом, потому что других не было и для легкого подсчета удобен, но можно и другие применять, помним только про рассеиваемую мощность P=I*I*Rш. Из закона Ома на 1А нагрузки падение 0.1В. Соответственно для 4А- 0.4В. Зная это значение можно посчитать делитель для регулировки, то есть в крайнем правом положении на средней ножке потенциометра должно быть 0.4В. При питании 12В, коэффициент деления должен быть 12/0.4=30. Выберем как на моем примере переменный 50К, тогда R8 1,5Мом. R12 подбирается по минимальному току потребления, к которому еще добавится ток питания всей схемы. Но тут сунул 3к, что бы не заморачивать себя расчетами. Мне минимальный ток не так важен. Кстати питание схемы сделано через шунт, что бы избежать отрицательного напряжения на ОУ.
На втором компараторе собран стабилизатор напряжения все как в первом. Напряжение с делителя, равное половине от выхода зарядки сравнивается с опорным. То есть на выходе 15В, на делителе 7,5В. На переменном резисторе 20К в крайнем правом положении 7,5В при R10 12.5кОм Управляющие ноги с потенциометров зашунтированы пленкой 470нФ на общий, что бы избежать шорохов.
Эти два стабилизатора работают параллельно, каждый через свой токоограничивающий резистор управляют транзисторным каскадом. Транзисторный каскад собран на трех транзисторах. Управляющий VT3 я ставил C945 из платы монитора ПК. Они есть разной цоколевки, есть с базой посредине, а есть с базой на правой ножке(случайно заметил:))
Простая схема усилителя на LM324
Рассмотрим одну из простейших схем на LM324 с отрицательной обратной связью (ООС) -повторитель напряжения. Как правило, изучение темы по ОУ начинают с повторителя напряжения. Эту схему еще называют усилитель у которого имеет коэффициент усиления по напряжению равен единице. В идеале это означает, что операционный усилитель не обеспечивает какого-либо усиления сигнала и напряжение выходного сигнала совпадает с входным. То есть, если 5 В подается на вход операционного усилителя, то 5 В будет на его выходе.
Но это утверждение справедливо для идеального операционного усилителя, а не для рассматриваемого в статье LM324. Так как это не виртуальная, а реальная микросхема ее характеристики отличаются от идеальных. Рассмотрим график зависимости выходного напряжения от входного для lm324.
На графике, в области «A» показано изменение фазы на выходе. Такое может произойти при появлении отрицательного напряжения на входе микросхемы и может привести к нежелательным последствиям – выводу её из строя.
Так же, на графике видно, что напряжение на выходе усилителя растет с увеличением входного. Но оно не может расти бесконечно, и ограничено напряжением питания микросхемы 5 В и особенностями её работы. Так, напряжения на входах незначительно разнятся, через них течёт небольшой по величине ток, поэтому напряжение на выходе будет немного отличаться от подаваемого. На графике, в области “С”, видно предельное выходное напряжение 3.8 В для рассматриваемой схемы усиления, запитанной от 5 В.
На практике, повсеместно приходится работать с активными электронными компонентами, которые имеют достаточно слабый выходной ток. Например, такими как микрофон. Подключение к нему элемента с маленьким сопротивлением приведет к снижению напряжения выходного сигнала, создаваемого с его помощью. В таких случаях можно использовать повторитель напряжения, который имеет большое входное и низкое выходное сопротивление, соответственно не будет уменьшать или искажать подаваемый на вход сигнал.
Повторитель напряжения далеко не самая распространенная типовая схема применения для этой микросхемы. На основе данного ОУ создаются и продолжают совершенствоваться другие типовые решения, на основе которых работают современные электронные устройства.
Маркировка lm324n
Основу серии LM составляют интегральные микросхемы от производителя National Semiconductor. Эти две буквы обозначают линейность и монолитность (linear monolithic). Ими обозначают общие усилители без предъявления особых требований.
Число 324 обозначает номер серии микросхемы, буква “n” в конце свидетельствует о том, что производителем является National Semiconductor. Эта компания сохранила префикс LM для обозначения линеек своих изделий. Также она широко применяется другими изготовителями, выпускающими аналоги устройства.
У микросхем LM324 и lm324n — одни и те же физические электропараметры. Ряд производителей заканчивает маркировку буквой “n”, для обозначения корпусного материала. Им является пластик.
Уточним также, что изготовители предлагают все усилия для усовершенствования продукции. Поэтому сегодня возник ряд модификаций, которые по целому списку характеристик превзошли первоначальный вариант. К ним относятся:
- LPV324, выполненные на основе технологии BiCMOS с потреблением 9 мкА;
- LM324K, LM324KA с внутренним защитным элементом от электроразряда (HBM ESD);
- LP324 с минимальной мощностью и потреблением 21 мкА;
- LMV324, с минимальным напряжением электропитания в диапазоне 2,7 В — 5,5 В.
Если в маркировке усилителя есть буква “А”, значит, у них лучшие показатели напряжения. Один из таких примеров — LM324A-N.
О природе звука
Звук — это волна, которая распространяется в среде и создает механические колебания. Собственно эти колебания мы и воспринимаем органом слуха. Как любая волна, звук характеризуется частотой и амплитудой. Амплитуда — это громкость звука, которая определяется в децибелах (Дб). Частота определяется как количество колебаний в секунду и выражается в герцах (Гц). Чем больше частота, тем выше звук, и наоборот
Человек способен слышать звук в широком частотном диапазоне, но важное для жизни значения имеют только звуки от 125 до 8000 Гц. Например, звуковые волны в диапазоне 500-4000 Гц соответствуют человеческому голосу
Звучание флейты пикколо, детского голоса, пение птиц, шепот — относятся к высоким частотам, звук контрабаса, рычание зверей, раскаты грома — к низким.
Уменьшение диапазона слышимых частот может меняться под действием разных причин, это связано с изменениями во внутреннем ухе (улитке) и называется тугоухостью.
Описание работы
Работа микросхемы lm324n основана на функционировании внутри неё одновременно четырех ОУ. Все усилители запитываеются от одного источника питания, имеют инвертирующий, не инвертирующий входы и одни выход. Источник питания может быть однополярным или двухполярным.
Рассмотрим внутреннюю схему одного из операционных усилителей c однополярным питанием. Возьмем её прямо из даташит на LM324.
Функционально каждый операционный усилитель состоит из: дифкаскада, а так же каскадов промежуточного и выходного усиления.
Дифференциальный каскад, выполняет функции усиления разности подаваемых на вход напряжений (V+ и V—) и нейтрализации синфазных сигналов. Обеспечивает высокое сопротивление на входе.
Промежуточный каскад обеспечивает балансировку операционника (установку на выходе нулевого напряжения при замкнутых входах), согласование сопротивлений дифференциального и выходного каскадов, а так же частотную коррекцию (защиту от самовозбуждения).
Выходной каскад обеспечивает низкое выходное сопротивление, требуемую мощность в нагрузке, ограничение тока и защиту при коротком замыкании.
Маркировка
Серия LM основана на интегральных микросхемах производства National Semiconductor. Приставка LM изначально означала linear monolithic (линейный, монолитный) и применялась для обозначения усилителей общего назначения (General Purpose) к которым не предъявлялись жестких требований. Цифры “324” указывают на серийный номер микросхемы. «-N», в конце серийника, обозначаются устройства, приобретенные Texas Instruments у National Semiconductor. В сентябре 2011 году National Semiconductor была передана Texas Instruments, которая не изменила приставку LM в своей продукции. Поэтому в настоящее время маркировка LM является кодом производителя Texas Instruments, но её широко используют другие производители при выпуске своих аналогов этой микросхемы.
Микросхемы LM324 и такая же с буквой N имеют одинаковые физические и электрические характеристики. У многих производителей символы “-N” , в конце маркировки, указывает на пластиковый тип корпуса микросхемы — DIP14.
Следует также отметить, что фирмы-производители постоянно совершенствуют свою продукцию. В настоящее время появились превосходящие по ряду функций модификации, например: LM324K, LM324KA с внутренней защитой от электрического разряда (HBM ESD); микромощные LP324 с током потребления 21 мкА; низковольтные LMV324, с напряжением питания от 2,7 В до 5,5 В; LPV324, изготавливаемые по технологии BiCMOS и током потребления 9 мкА и др. Усилители с символом «А» в маркировке, например “ LM324A-N ”, будут иметь лучшие характеристики по VIO по сравнению c другими (без «A»).
Модуль сумеречного выключателя на LM324. Схема
Данная схема реализует функцию сумеречного выключателя, построенного на основе операционного усилителя LM324. Порог чувствительности можно изменять в широком диапазоне с помощью потенциометра R1.
Дополнительная схема устраняет случайные помехи и обеспечивает надежное переключение при превышении установленного порога срабатывания. Это позволяет исключить возможность хаотичного переключения тогда, когда уровень освещенности находится на границе срабатывания системы.
Исполнительным элементом является реле K1, управляемое транзистором VT1 (BC547). Диод VD2 (1N4148) защищает транзистор VT2 от выбросов самоиндукции. Оно активируется с наступлением сумерек и выключается на рассвете. Используя свободно разомкнутые контакты реле, можно изменить работу устройства. Высокая нагрузочная способность контактов реле допускает различные варианты использования модуля.
Питание схемы составляет 12 В. Данное напряжение можно взять от любого источника питания, батареи или аккумулятора.
Схема в Proteus:
Скачать файл Proteus
Источник
Мой вариант
У меня получилось следующее. (файл проекта KiCAD) Пару слов о предусилителе. Т.к. указанных на схеме деталей предусилителя у меня не оказалось, я решил экспериментировать из того что у меня есть. А в запасе у меня были банальные КТ315Б. В ходе экспериментов получилось так, что самый первый вариант всего на одном транзисторе оказался самым удачным, а все последующие имели плохое качество звучания и плохое усиление. Но при этом если на микруху и предусилитель подавать общее питание, то предусилитель начинал самовозбуждаться. Все мои попытки решить эту проблему приводили только к ухудшению звука. В итоге взвесив все «за» и «против», я решил что изящество технического решения имеет меньший приоритет перед звучанием, и использовал второй блок аккумуляторов для питания предусилителя. Да, у меня возросли вес и габариты, но я делаю первый экспериментальный образец и это простительно. Вот такой вот компромисс.
В схеме также присутствует еще один транзистор — BC547, который переключает микросхему усилителя в режим пониженного энергопотребления при понижение напряжения питания менее 2.0В. Этим предупреждается полный разряд основных аккумуляторов. С аккумуляторами предусилителя так не получается, и хотя можно было бы и этот момент решить, я решил что это не так критично. Т.к. замеры потребления тока покали, что предусилитель потребляет в 10 раз меньше тока, а именно 0.6 мА и 6.3 мА соответственно. Учитывая это, можно сделать предположение что заряд аккумуляторов предусилителя будет происходить 1 раз на десять зарядок основных аккумуляторов, что вполне приемлемо. Имея емкость основных аккумуляторов в 1000 мАч, имеем около 160 часов непрерывной работы. Можно сделать предположение, что этого заряда хватит на 2-3 недели работы по 8-10 часов в сутки. Что вполне неплохой показатель. В схеме присутствует также регулятор громкости который регулирует напряжение на электретном микрофоне.
Тип аппарата – что нужно учесть?
Самый главный вопрос, который нужно задать себе до покупки устройства – какой тип мне подойдет? Сурдологи выделяют четыре типа приборов, и у каждого есть свои особенности.
1. Карманные аппараты – редкость в наши дни. Большинство их аналоговые, но самые современные модели – цифровые. Корпус оснащен микрофоном и усилителем сигнала. Проводом он соединяется с крошечным телефоном, который располагается в ухе. Корпус для телефона может быть стандартным или изготавливаться индивидуально.
Чем хороши карманные модели? Они очень просты в использовании – их могут без труда носить очень пожилые люди с плохим зрением и нарушенной координацией движений. Приборы не дают свиста и обратной связи, так как микрофон и телефон разнесены по разным частям аппарата. При этом изделия обладают высокой мощностью и подходят для компенсации самой глубокой тугоухости. Что касается цены, то карманные устройства – одни из самых дешевых.
Основное правило для ношения такого аппарата – следить, чтобы корпус не терся об одежду и не создавал шумов.
2. Заушные аппараты – классика современного слухопротезирования. Их располагают за ухом, а в ухо направляют тонкую трубку с вкладышем. Пользоваться такими моделями просто, они не требуют сложного ухода, поэтому изделия часто рекомендуют пожилым людям и детям. Стоимость таких приборов зависит от функционала, однако заушные устройства обычно дешевле внутриушных и канальных.
Плюсы заушных аппаратов – в их мощности. Если не хотите носить карманный аппарат при глубокой потере слуха, вам порекомендуют заушный. При этом многие супермощные модели невелики – чуть больше фасолины. На количество частот и каналов размер не влияет: можно найти и 48-, и 64-канальные устройства.
Особый тип заушных аппаратов – изделия с выносным ресивером в ухе. Они меньше стандартных, но слабее и не предназначены для сильных и глубоких слуховых нарушений.
3. Внутриушные аппараты – удобные, но почти незаметные. Большинство располагаются в ушном проходе, но есть приборы, которые частично размещаются в раковине. Раньше такие аппараты считались слабыми и имели множество недостатков. Современные модели намного удобнее: они устраняют обратную связь и имеют достаточную мощность, чтобы компенсировать средние и средне-тяжелые потери слуха.
Главный плюс таких приборов – их миниатюрные размеры и индивидуальные корпусы. Они хорошо крепятся в ухе и повторяют естественные очертания ушного канала. Аппараты оптимальны для взрослых, однако детям не рекомендуются: посадка корпуса неизменна, и прибор придется переделывать каждый год – ведь ребенок растет, и форма ушной раковины меняется.
4. Внутриканальные аппараты – размещаются в слуховом проходе и не видны окружающим. Они меньше внутриушных, но слабее. Оптимальны для исправления легкой и средней тугоухости. Подойдут взрослым активным людям, которых не пугает перспектива тщательного ухода за аппаратом и относительно высокие цены.
Канальные модели не подойдут людям глубокого пожилого возраста. Не советуют их и пациентам с хроническим отитом или перфорацией барабанной перепонки.
| Преимущества и недостатки типов слуховых аппаратов | ||
| Карманные аппараты |
|
|
| Заушные аппараты |
|
|
| Внутриушные аппараты |
|
|
| Внутриканальные аппараты |
|
|
Выбор страны и фирмы-производителя
Как бы ни хвалили в интернете китайские слуховые аппараты, сурдолги рекомендуют смотреть на страны с большим опытом исследования слуха. Это Дания, Германия, Швеция и – в последние годы – Россия.
В рейтинге пользователей и врачей первые позиции занимают компании Widex (Видекс), Unitron (Юнитрон), ReSound (Рисаунд), Phonak (Фонак) и Siemens (Сименс). Все они имеют представительства в РФ и предоставляют бесплатный гарантийный ремонт. Среди российских компаний есть недорогой, но современный производитель Aurica (Аурика) – в линейках можно найти простые триммерные модели и мощные канальные.
Высокоточный термометр на основе lm324n
Основу прибора составляет температурный датчик. В данном случае, он является стабилитроном LM113. Его подключают к плечу моста измерения с определенным сопротивлением.
Микросхема состоит из двух операционных усилителей. Они обеспечивают стабилитрон-измеритель постоянной силой тока. Это нужно для того, чтобы напряжение стабилитрона зависело только от температурных колебаний.
Выходное напряжение ОУ является опорным. Смена напряжения диода после применения ОУ приводит к появлению пропорционального потенциала выхода устройства.
Потенциометр помогает задать минимальную температуру. Ее индикатором является амперметр, где стрелка полностью отклоняется на 1 мА., отклонение резисторов составляет максимуму 1%, температур — 0, 1 градус.
Пройти тест слуха онлайн
Что дает тест слуха ? Тест слуха онлайн позволяет быстро и просто определить состояние вашего слуха. Всего за 3 минуты вы сможете определить его остроту. Результат теста на слух называется «аудиограммой» и является показанием для назначений врача.
Мы предлагаем пройти следующие тесты:
Признаки потери слуха
Тест в форме вопросов и ответов. Рассматриваются типичные ситуации, в которых может оказаться человек. Тестируемый выбирает тот вариант ответа, который лучше всего описывает его ощущения.
Тест слуха
Моделируется тестирование слуха, которое проводится специалистами. Исследование проводится раздельно для каждого уха путем прослушивания различных частот от низких до высоких. Оценка слышимости определяется нажатием клавиш «слышу» и «не слышу». Результаты теста представляются в виде аудиограммы, которую можно получить на электронную почту.
Проверка слуха в шуме
Тест позволяет проверить слух при разных уровнях внешнего шума. Произносятся наборы чисел, которые необходимо воспроизвести при разной интенсивности внешнего шума.
Распознавание речи
Тестируется возможность распознавания речи в типичных ситуациях, с которыми сталкиваются люди: в офисе, на улице, в магазине, в метро, в машине.
Модель потери слуха
Тест создан для того, чтобы человек с нормальным слухом понял с какими проблемами при распознавании речи сталкиваются слабослышащие в разных ситуациях и с разной потерей слуха.
Пройти тест слуха
Преимущества нашего центра
- Мы вкладываем значительные средства в новейшее оборудование и обучение врачей передовым технологиям, которые применяются для проверки слуха и лечения больных, чтобы гарантировать, что у нас вы получите необходимую диагностику, медицинскую помощь и поддержку на самом высоком уровне.
