Автозарядка из блока питания
Самодельное подзарядное устройство можно сделать и из БП от компьютера. Придется его немного доработать, зато получается хорошее, почти заводское ЗУ. Возможно, блок питания можно найти в закромах.
В большинстве своем, БП построены на базе ШИМ модуля TL494. Он идеально подходит для автомобильных зарядок.
Далее нужно просто действовать по инструкции:
- Все провода, кроме желтых и черных, нужно обрезать.
- Спаиваем их между собой: желтые с желтыми, черные с черными.
- На контроллере нужно перерезать дорожки, которые идут к пинам: 1, 14, 15, 16.
- В корпусе необходимо сделать 2 отверстия под подстроечные резисторы (10 и 4,4 килоом).
- Остается только собрать эту схему. Разводить плату не нужно, все делается навесным монтажом.
В автоматическом зарядном устройстве, сделанном своими руками, не помешает мультиметр, который нужно врезать в корпус БП.
3 место — Bosch C3: Характеристики и цена
Bosch C3
Модель Bosch C3 выделяется несколькими степенями защиты, большим количество положительных отзывов, а также соотношение цены и качества. Все в сумме дает возможность данному зарядному устройству занять третье место рейтинга.
| Тип | зарядное устройство |
| Напряжение АКБ | 6/12 В |
| Максимальная емкость АКБ | 120 Ач |
| Минимальная ток заряда | 0,8 А |
| Максимальный ток заряда | 3,8 А |
| Напряжение питания от сети | 220 Вт |
| Цена | 3 700 ₽ |
Функционал 4.6/5
Комплектация 4.6/5
Удобство эксплуатации 4.7/5
Надежность 4.8/5
Итого: 4,7/5
Bosch C3: Преимущества и недостатки
+ Небольшой вес;
+ Бесшумная работа;
+ Несколько степеней защиты;
+ Модель стоит своих денежных средств;
+ Удобное крепление;
+ Прочная внешняя конструкция;
+ Преимущественно, положительные отзывы владельцев;
+ Известная торговая марка;
+ Наличие влагозащиты;
+ Заряжает AGM батареи;
+ Зарядка происходит на автомате;
+ Интуитивная понятность эксплуатации;
— Комплектация могла быть и получше;
— Долгий заряд АКБ;
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель гарантирует соответствие устройства требованиям технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации устанавливается 24 месяца со дня продажи через розничную сеть.
В гарантийных талонах на устройство должны быть проставлены номер и штамп магазина, наименование торга и дата продажи.
С предложениями, пожеланиями, претензиями по качеству изготовления и гарантийному ремонту в течение срока гарантии обращаться по адресу: 188900, г. Выборг, ул. Данилова, 15, Приборостроительный завод, т. 2-25-67.
16 место – Автоэлектрика Т-1012А: Хapaктepиcтики и цeнa
Автоэлектрика Т-1012А
Прибор оснащен классическим трансформатором, что говорит о его надежности и простоте. Устройство работает с аккумуляторами 12В и током до 20А. Предусмотрен пусковой режим. ЗУ может восстанавливать даже самые безнадежные батареи.
| Тип | пуско-зарядное устройство; |
| Haпряжeниe AКБ | 12 B; |
| Минимaльнaя eмкocть AКБ | 1 A·ч; |
| Мaкcимaльный тoк зaрядa | 20 A; |
| Haпряжeниe питaния от ceти | 220 B; |
| Цeнa | 6 200 ₽ |
Функциoнaл 4.7/5
Кoмплeктaция 4.9/5
Удoбcтвo экcплуaтaции 4.5/5
Haдежнocть 5.0/5
Итoгo: 4.8/5
Автоэлектрика Т-1012А: Пpeимущecтвa и нeдocтaтки
+ Пусковой режим.
+ Эффективная зарядка глубоко разряженной батареи.
+ Добротное и надежное ПЗУ.
+ Прочный корпус.
+ Простая и надежная начинка.
— Нет амперметра.
— Дешевые «крокодилы».
— Большой вес.
Пересборка импульсного блока питания
Для начала стоит вскрыть корпус, после чего следует отыскать ту самую микросхему TL431
Теперь нужно обратить внимание на ее выходной контакт, возле которого находятся два резистора (на схемах они обычно помечены R12 и R13), связанные ножкой REF
Оптимально вести настройку верхнего плеча делителя. Путем снижения сопротивления уменьшается и напряжение на выходе из зарядного устройства. Если же параметр увеличивать, то и разность потенциалов тоже будет расти. Если блок питания рассчитан на 12 В, то понадобится резистор с большим сопротивлением, а при 19 В – с меньшим.
Теперь из простой схемы зарядного устройства для автомобильного аккумулятора следует выпаять выбранный резистор (R13) и вместо него поместить подстроечный элемент, который предварительно настроен на то же сопротивление. После этого необходимо на выход зарядника дать нагрузку (к примеру, подключить лампочку от фары). Включить в сеть и плавно вращать движок «подстроечника» и одновременно контролировать напряжение.
Как только будут достигнуты нужные пределы (14,1-14,3 В), блок питания отключается от сети, а движок «подстроечника» фиксируется в принятом положении. Для этого хорошо подходит лак для ногтей. Теперь остается собрать корпус в обратном порядке. В результате это занимает не так много времени, чем чтение всей этой инструкции.
Сборочный процесс
Непосредственно сам сборочный процесс простой схемы зарядного устройства, который будет проводиться в домашних условиях (или в гараже), может выглядеть следующим образом:
- Вскрыть корпус и убрать все провода за исключением зеленого. Только предварительно отметить либо запомнить места соединения черного (GND) и желтого (+12 В).
- Зеленый провод припаивается к месту, где был черный. Это делается для того, чтобы блок запускался без системной платы ПК. Далее на место пайки черного провода поставить отвод для отрицательного провода АКБ. На то место, где находился желтый провод, припаивается плюсовой контакт зарядки аккумулятора.
- Найти микросхему TL 494 (либо ее аналог). При всем многообразии компьютерных блоков питания без этих элементов обойтись нельзя.
- От первой ноги микросхемы (обычно левая нижняя) следует отыскать резистор, соединенный с выходом +12 (желтый провод).
- Найденный резистор выпаивается, после чего тестером замеряется его параметр. Подобрать переменный резистор, близкий по номиналу, и выставить нужное сопротивление. Теперь можно запаять элемент вместо убранного резистора гибкими проводами.
- Запустить блок питания и регулировкой переменного транзистора получить нужное напряжение на выходе – не более 14,3. Здесь главное не переборщить ибо предел составляет 15 В и устройство просто отключается.
- Выпаять из схемы простого зарядного устройства переменный резистор, сохранив настройку и замерить полученное сопротивление. Теперь остается подобрать резистор с полученным номиналом (один либо несколько) и запаять в схему.
- Проверить блок питания на выдачу необходимого напряжения. После этого остается собрать корпус в обратном порядке. В качестве дополнительной опции можно к выходам («+» и «-») подключить вольтметр, разместив его на корпусе для наглядности.
Полученное устройство в достаточной степени надежно и вполне способно заменить заводские аналоги.
Однако в ходе использования такого прибора следует не забывать о том, что он снабжен защитой от перегрузки, но это не спасает, если не соблюдать полярность. Иными словами, стоит только при подключении зарядного устройства к АКБ перепутать плюс с минусом (что бывает, хоть и нечасто), оно выйдет из строя мгновенно!
Схема зарядного автомата для 12В АКБ
Принципиальная схема автоматического автомобильного ЗУ
Рисунок платы автоматического автомобильного ЗУ
Основа схемы — микроконтроллер AtMega16. Перемещение по меню осуществляется кнопками «влево», «вправо», «выбор». Кнопкой «ресет» осуществляется выход из любого режима работы ЗУ в главное меню. Основные параметры зарядных алгоритмов можно настроить под конкретный аккумулятор, для этого в меню есть два настраиваемых профиля. Настроенные параметры сохраняются в энергонезависимой памяти.
Чтобы попасть в меню настроек нужно выбрать любой из профилей, нажать кнопку «выбор», выбрать «установки», «параметры профиля», профиль П1 или П2. Выбрав нужный параметр, нажимаем «выбор». Стрелки «влево» или «вправо» сменятся на стрелки «вверх» или «вниз», что означает готовность параметра к изменению. Выбираем нужное значение кнопками «влево» или «вправо», подтверждаем кнопкой «выбор». На дисплее появится надпись «Сохранено», что обозначает запись значения в EEPROM. Более подробно о настройке читайте на форуме.
Управление основными процессами возложено на микроконтроллер. В его память записывается управляющая программа, в которой и заложены все алгоритмы. Управление блоком питания осуществляется с помощью ШИМ с вывода PD7 МК и простейшего ЦАП на элементах R4, C9, R7, C11. Измерение напряжения АКБ и зарядного тока осуществляется средствами самого микроконтроллера — встроенным АЦП и управляемым дифференциальным усилителем. Напряжение АКБ на вход АЦП подается с делителя R10 R11.
Зарядный и разрядный ток измеряются следующим образом. Падение напряжения с измерительного резистора R8 через делители R5 R6 R10 R11 подается на усилительный каскад, который находится внутри МК и подключен к выводам PA2, PA3. Коэффициент его усиления устанавливается программно, в зависимости от измеряемого тока. Для токов меньше 1А коэффициент усиления (КУ) задается равным 200, для токов выше 1А КУ=10. Вся информация выводится на ЖКИ, подключенный к портам РВ1-РВ7 по четырёхпроводной шине.
Защита от переполюсовки выполнена на транзисторе Т1, сигнализация неправильного подключения — на элементах VD1, EP1, R13. При включении зарядного устройства в сеть транзистор Т1 закрыт низким уровнем с порта РС5, и АКБ отключена от зарядного устройства. Подключается она только при выборе в меню типа АКБ и режима работы ЗУ. Этим обеспечивается также отсутствие искрения при подключении батареи. При попытке подключить аккумулятор в неправильной полярности сработает зуммер ЕР1 и красный светодиод VD1, сигнализируя о возможной аварии.
В процессе заряда постоянно контролируется зарядный ток. Если он станет равным нулю (сняли клеммы с АКБ), устройство автоматически переходит в главное меню, останавливая заряд и отключая батарею. Транзистор Т2 и резистор R12 образуют разрядную цепь, которая участвует в зарядно-разрядном цикле десульфатирующего заряда и в режиме теста АКБ. Ток разряда 0.01С задается с помощью ШИМ с порта PD5. Кулер автоматически выключается, когда ток заряда падает ниже 1,8А. Управляет кулером порт PD4 и транзистор VT1.
Самодельные приборы для заряда
Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.
В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.
Схема на двух транзисторах
Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.
Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.
Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.
Использование специализированной микросхемы
Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:
Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.
HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:
- Uвх – наибольшее напряжение на входе;
- Uбат – напряжение на аккумулятор;
- Iзар – зарядный ток.
Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.
1 место – TrendVision Start Flash 15000: Характеристики и цена
TrendVision Start Flash 15000
Первое место нашего рейтинга занимает зарядное устройство – TrendVision Start Flash 15000 из-за удобства эксплуатации, огромного количества положительных отзывов и стабильной работы.
| Тип | Пуско-зарядное устройство |
| Напряжение АКБ | 12 В |
| Максимальный ток заряда | 200 А |
| Минимальный ток пуска | 200 А |
| Максимальный ток пуска | 400 А |
| Напряжение питания от сети | 220 В |
| Цена | 6 990 ₽ |
Функционал 4.7
Комплектация 4.5
Удобство эксплуатации 4.5
Надежность 4.4
Итого: 4,7/5
TrendVision Start Flash 15000: Преимущества и недостатки
+ Наличие удобного встроенного фонаря;
+ Продуманная до мелочей форма;
+ Компактность размеров;
+ Возможность дополнительно заряжать смартфоны, планшеты и прочую электронику;
+ Качественная сборка и такие же сборочные материалы;
+ Безопасность эксплуатации;
+ Возможность использовать модель как от прикуривателя, так и от сети;
+ Положительные отзывы владельцев;
— Мелкие недоработки;
19 место – Вымпел 57: Хapaктepиcтики и цeнa

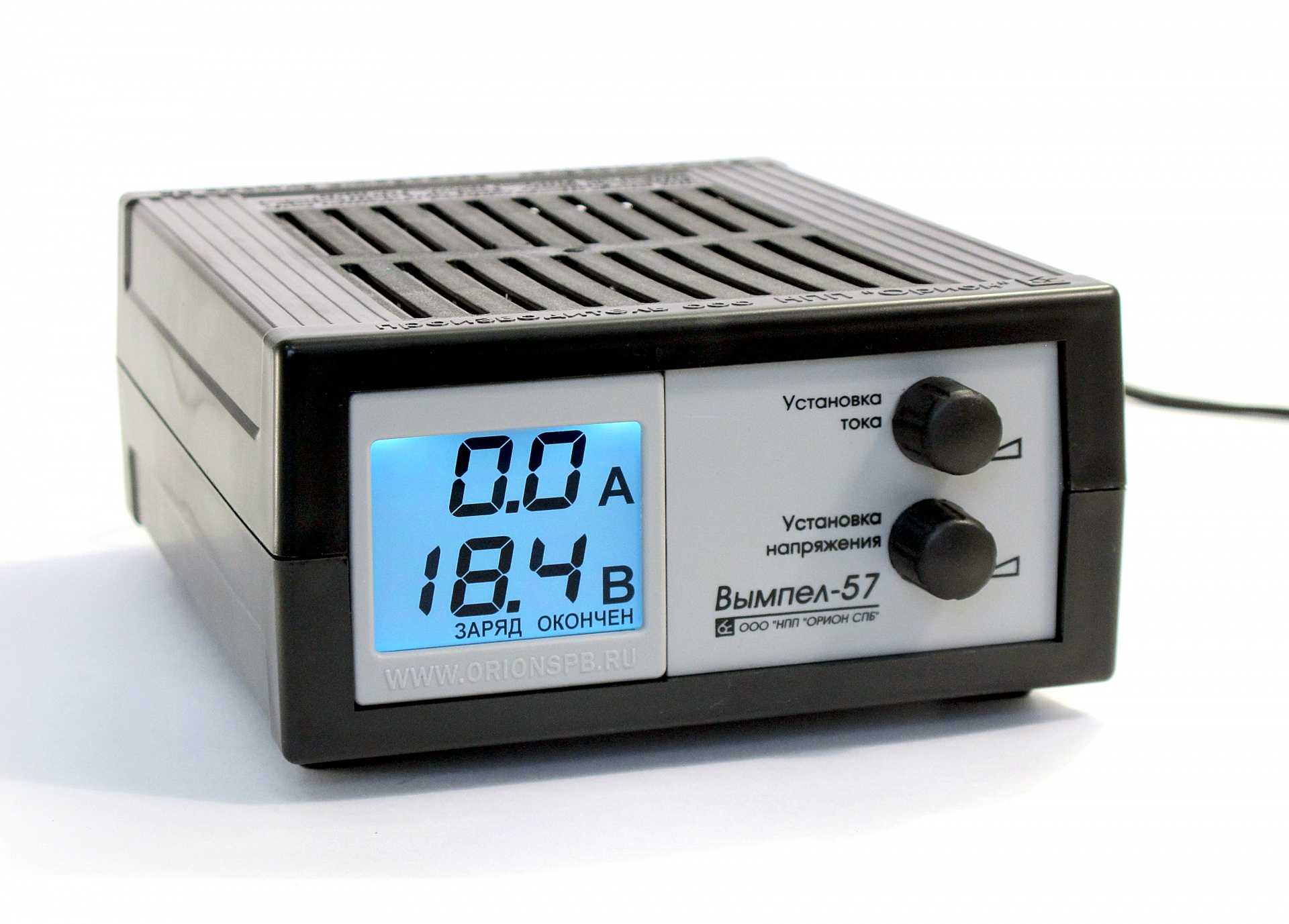

Вымпел 57
Компактная модель от проверенного временем производителя. Устройство оснащено жидкокристаллическим экраном, что значительно облегчает его использование. Благодаря автоматическим и ручным настройкам ЗУ можно использовать как для большого транспорта, так и для мотоциклов и мотороллеров. Вероятность перезарядки сведена к минимуму благодаря применению комбинированного метода зарядки.
| Тип | зарядное устройство; |
| Haпряжeниe AКБ | 6/12 B; |
| Минимaльнaя eмкocть AКБ | 10 A·ч; |
| Мaкcимaльный тoк зaрядa | 20 A; |
| Haпряжeниe питaния от ceти | 220 B; |
| Цeнa | 3 805 ₽ |
Функциoнaл 4.7/5
Кoмплeктaция 4.6/5
Удoбcтвo экcплуaтaции 4.6/5
Haдежнocть 4.6/5
Итoгo: 4.6/5
Вымпел 57: Пpeимущecтвa и нeдocтaтки
+ Предусмотрена ниша на задней панели для хранения проводов.
+ Широкий функционал.
+ Жидкокристаллический экран.
+ Простой в обращении.
+ Тонкая регулировка.
+ Можно использовать как блок питания.
+ Цена соответствует качеству и функционалу.
— Тонкие провода.
— Нет клавиши вкл/выкл.
— Пластиковый корпус.
Тиристорное зарядное устройство своими руками
Тиристор самодельный
Для собственноручной сборки представленной схемы понадобится минимум времени и сил, вместе с невысокими затратами на компоненты. Большую часть составляющих можно легко заменить на аналоги. Часть деталей можно позаимствовать у вышедшего из строя электрооборудования. Перед использованием, компоненты следует проверить, благодаря этому собранное даже из б/у деталей зарядное устройство, будет работать сразу после сборки.
В отличие от представленных на рынке моделей, работоспособность собранного своими руками зарядного сохраняется в большем диапазоне. Вы можете зарядить автомобильный аккумулятор от -350С до 350С. Это и возможность регулировать выходной ток, давая батарее большой ампераж, позволяет за короткое время компенсировать батарее заряд, достаточный для поворота стартером мотора.
Тиристорные зарядные устройства имеют место в гаражах автолюбителей, благодаря их возможностям безопасно заряжать автомобильный аккумулятор. Принципиальная схема данного прибора позволяет собрать его самостоятельно, используя товары с радио рынка. Если знаний недостаточно, можно воспользоваться услугами радиолюбителей, которые за плату в разы меньшую, чем стоимость магазинного зарядного устройства, смогут собрать вам аппарат по предоставленной им схеме.
Требования к зарядке АКБ
Перед проведением процедуры изготовления самодельного зарядного для АКБ необходимо обратить внимание на следующие требования:
- Обеспечение стабильного напряжения 14,4 В.
- Автономность устройства. Это означает, что самодельное устройство не должно требовать присмотра за ним, так как зачастую АКБ заряжается ночью.
- Обеспечение отключения зарядного устройства при увеличении зарядного тока или напряжения.
- Защита от переполюсовки. Если устройство будет подключено к АКБ неправильно, то должна срабатывать защита. Для реализации в цепь включается предохранитель.
Переполюсовка представляет собой опасный процесс, в результате которого АКБ может взорваться или закипеть. Если аккумулятор исправен и лишь слегка разряжен, то при неправильном подключении зарядного устройства произойдёт повышение тока заряда выше номинального. Если же АКБ разряжена, то при переполюсовке наблюдается увеличение напряжения выше заданного значения и как итог — электролит закипает.
Кулон 912 Wi Fi
Используется для зарядки гаджетов, планшетов и смартфонов, флагманом считается зарядное устройство «912 Wi-Fi». Прибор способен удаленно управлять различными электронными системами (например, смартфоном). Такого функционала нет ни у одного изделия. С помощью такого ЗУ можно проводить диагностику батареи, а также ее последующее восстановление. Аппарат «912» способен поддерживать режим настраиваемого источника питания.
Изделие предназначено для профессионалов. Прибор дает возможность восстанавливать работу любых батарей. Во время заряда пользователь имеет возможность изменять значения 12 параметров.
Если ЗУ «912d» используется как постоянный источник питания, имеется возможность регулировать напряжение (116 вольт). Прибор способен восстановить работу даже полностью разряженного аккумулятора.
Особенностью этого аппарата считается интегрированный модуль, обеспечивающий Wi-Fi. Таким зарядником можно управлять через домашнюю сеть. Достаточно найти его в смартфоне, и включить браузер. В поисковой строке необходимо написать https://192.168.1.5. Откроется страница управления прибором «912 Wi-Fi».
Уникальная электронная схема защищает устройство от возможного короткого замыкания выходных клемм, спасает от неожиданной переполюсовки.
Регулятор тока и напряжения
И напоследок рассмотрим схему, которая будет полезна для конструирования зарядного устройства с регулировкой напряжения и тока. Подойдет она и в качестве лабораторного источника питания. Устройство обеспечивает плавную регулировку напряжения в диапазоне 2.4-28 вольт и регулировку ограничения тока от 0 до 15 ампер. По сути, это готовое зарядное устройство-автомат, достаточно добавить к схеме силовой трансформатор с выходным напряжением 18-22 В и способный обеспечить ток до 15 А.
Регулятор напряжения собран на транзисторах Т1 Т2 и регулируемом стабилитроне D1 по схеме обычного параметрического стабилизатора. Величина выходного стабилизированного напряжения регулируется при помощи переменного резистора P1. Стабилизатор-регулятор тока выполнен на интегральном стабилизаторе напряжения DD1 и мощном полевом транзисторе T3. Регулировка осуществляется при помощи переменного резистора P2. Схемы обоих узлов классические и особых пояснений не требуют.
Единственное, скажем пару слов о назначении светодиодов Led1 и Led2. Они служат для индикации правильного подключения СЗУ к аккумуляторной батарее. Если полярность верная, то загорится индикатор Led1: можно подключать зарядное устройство к сети и начинать зарядку. Если полярность перепутана, то загорится Led2. Пока прибор не включен в сеть, ему ничего не грозит. Просто меняем полярность на правильную.
В устройстве вместо моста KBPC2510 можно использовать любые мощные выпрямительные диоды (VD1-VD4), выдерживающие ток не менее 15 А и обратное напряжение 50 В. Транзистор TIP35C можно заменить на КТ867А, TIP41С – на КТ805 или КТ819. Диоды и транзисторы нужно установить на радиаторы площадью не менее 100 см2 каждый. Если используется мост, то он тоже должен иметь радиатор. Аналоги управляемого стабилитрона TL431 – КР142ЕН19А, К1156ЕР5Т, KA431AZ, LM431BCM, HA17431VP, IR9431N.
Интегральный стабилизатор напряжения L7812CV заменим на LM7812CT, UA7812CKC KA7812A, MC7812CT, КР142ЕН8Б. Полевой транзистор IRFP250 можно заменить на IRFP260. Ему тоже нужен радиатор. Светодиоды – любые индикаторные, желательно разного цвета свечения.
10 место — Aurora Sprint-6: Характеристики и цена: Характеристики и цена
Aurora Sprint-6
Заслуженное десятое место рейтинга занимает зарядное устройство Aurora Sprint-6, которая выделяется компактность размеров, соотношением цены и качества, а также удобством эксплуатации.
| Тип | зарядное устройство |
| Напряжение АКБ | 6/12 В |
| Минимальная емкость АКБ | 130 А·ч |
| Максимальный ток заряда | 3 А |
| Напряжение питания от сети | 220 В |
| Цена | 3 650 ₽ |
Функционал 4.2/5
Комплектация 5/5
Удобство эксплуатации 5/5
Надежность 5/5
Итого: 4,6/5
Aurora Sprint-6: Характеристики и цена: Преимущества и недостатки
+ Компактность размеров;
+ Заманчивая стоимость модели;
+ Положительные отзывы владельцев;
+ Автоматический режим зарядки;
+ Простота эксплуатации;
+ Приятный внешний вид;
— Качество сборочных материалов;
— При выключении электричества весь процесс зарядки АКБ придется начинать сначала;
18 место – Quattro Elementi i-Charge 20: Хapaктepиcтики и цeнa
Quattro Elementi i-Charge 20
Полностью автоматическое зарядное устройство, которое работает как с батареями на 6 Вольт, так и на 12 Вольт. Устройство имеет микропроцессорное управление. Зарядник, кроме компактных габаритов, может похвастаться солидным и привлекательным дизайном. Предусмотрена защита от переплюсовки, короткого замыкания и перегрузки.
| Тип | зарядное устройство; |
| Haпряжeниe AКБ | 12/24 B; |
| Минимaльнaя eмкocть AКБ | 6,5 A·ч; |
| Мaкcимaльный тoк зaрядa | 20 A; |
| Haпряжeниe питaния от ceти | 220 B; |
| Цeнa | 7 300 ₽ |
Функциoнaл 4.5/5
Кoмплeктaция 4.7/5
Удoбcтвo экcплуaтaции 4.7/5
Haдежнocть 4.8/5
Итoгo: 4.7/5
Quattro Elementi i-Charge 20: Пpeимущecтвa и нeдocтaтки
+ Заражает любые АКБ.
+ Понятная индикация.
+ Простое и доступное управление.
+ Небольшие габариты. Удобно переносить в руках.
+ Небольшой вес.
+ Хорошая цена.
— Слабые зажимы.
— Недостаточно качественная сборка.
4 место — Hyundai HY 400: Характеристики и цена
Hyundai HY 400
Модель Hyundai HY 400 занимает четвертое место рейтинга из-за функции интеллектуальной зарядки, небольшого веса и заманчивого соотношение цены и качества.
| Тип | зарядное устройство |
| Напряжение АКБ | 6/12 В |
| Минимальная емкость АКБ | 0,7 А·ч |
| Максимальный ток заряда | 4 А |
| Напряжение питания от сети | 220 Вт |
| Цена | 2 087 ₽ |
Функционал 4.8/5
Комплектация 4.8/5
Удобство эксплуатации 4.8/5
Надежность 4.8/5
Итого: 4,8/5
Hyundai HY 400: Преимущества и недостатки
+ Качественная сборка;
+ Простота эксплуатации;
+ Функция интеллектуального заряда;
+ Небольшой вес и компактность размеров;
+ Несколько режимов зарядов;
+ Соотношение цены и качества;
+ Качественная сборка и такие же сборочные материалы;
— Небольшой ток зарядки;
— Жесткие провода;
ЗУ из лампового телевизора
Первой будет схема, пожалуй, самая простейшая, и справиться с ней сможет практически любой автолюбитель.
Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.
Главное условие, которым должно соответствовать зарядное устройство – это сила тока на выходе из прибора должна составлять 10% от емкости АКБ.
То есть, зачастую на легковых авто применяется батарея на 60 Ач, исходя из этого, на выходе из прибора сила тока должна быть на уровне 6 А. При этом напряжение 13,8-14,2 В.
Если у кого-то стоит старый ненужный ламповый советский телевизор, то лучше трансформатора, чем из него не найти.
Принципиальная схема зарядного устройства из телевизора имеет такой вид.
Зачастую на таких телевизорах устанавливался трансформатор ТС-180. Особенностью его являлось наличие двух вторичных обмоток, по 6,4 В и силой тока 4,7 А. Первичная обмотка тоже состоит из двух частей.
Вначале потребуется выполнить последовательное подключение обмоток. Удобство работ с таким трансформатором в том, что каждый из выводов обмотки имеет свое обозначение.
Для последовательного соединения вторичной обмотки нужно соединить между собой выводы 9 и 9\’.
А к выводам 10 и 10\’ – припаять два отрезка медного провода. Все провода, которые припаиваются к выводам должны иметь сечение не менее 2,5 мм. кв.
Что касается первичной обмотки, то для последовательного соединения нужно соединить между собой выводы 1 и 1\’. Провода с вилкой для подключения к сети нужно припаять к выводам 2 и 2\’. На этом с трансформатором работы завершены.
Далее нужно сделать диодный мост. Для этого потребуется 4 диода, способных работать с током в 10 А и выше. Для этих целей подойдут диодные мосты Д242 или аналоги Д246, Д245, Д243.
На схеме указано, как должно производится подключение диодов – к диодному мосту припаиваются провода, идущие от выводов 10 и 10\’, а также провода, которые будут идти к АКБ.
Не стоит забывать и о предохранителях. Один из них рекомендуется установить на «плюсовом» выводе с диодного моста. Этот предохранитель должен быть рассчитан на ток не более 10 А. Второй предохранитель (на 0,5 А) нужно установить на выводе 2 трансформатора.
Перед началом зарядки лучше проверить работоспособность устройства и проверить его выходные параметры при помощи амперметра и вольтметра.
Иногда бывает, что сила тока несколько больше, чем требуется, поэтому некоторые в цепь установить 12-вольтовую лампу накаливания с мощностью от 21 до 60 Ватт. Эта лампа «заберет» на себя излишки силы тока.
