Diy цифровой тахометр на avr attiny2313, кр514ид2 и оптопаре / хабр

Для чего нужен тахометр в автомобиле

Опытные водители знают, что правильное использование тахометра позволяет задействовать все возможности двигателя на максимум, при этом, сохраняя его ресурс.

Если внимательно рассмотреть параметры некоторых двигателей, то можно обнаружить такие показатели, как максимальная мощность, а также наибольший крутящий момент. Основой этих показаний всегда было, есть и будет число оборотов коленчатого вала, которое отображено на тахометре.

Чтобы вам было понятнее, постараемся привести элементарный пример. В технической документации двигателя указано: «135 л.с. при 3500 оборотах в минуту». То же самое может означать и «420 Нм при 4000 оборотах в минуту». Все эти цифры означают, что двигатель будет развивать наиболее эффективный разгон или тяговое усилие только при таких оборотах коленчатого вала. Если же частота вращения будет ниже или выше установленного значения, то коэффициент полезного действия будет меньшим, соответственно, автомобиль будет идти тише.

Данные параметры нужны водителю, когда он переключает передачи на КПП. Если разгонять мотор именно до таких оборотов и сразу же включать следующую передачу, то можно получить самый эффективный разгон.

Тем не менее, все же не стоит слишком часто применять такой разгон мотора. Дело в том, что при увеличении числа оборотов, увеличивается и расход потребляемого топлива. Кроме того, слишком большие обороты могут привести к ускорению износа многих деталей двигателя и скорейшему загрязнению масла в картере. Поэтому, многие эксперты советуют немного «не докручивать» двигатель до максимальной мощности, тем самым, создать более экономный и эффективный расход топлива.

Вот так тахометр помогает осуществлять грамотное переключение передач и сохранить ресурс двигателя на более долгий срок.

Параметры электродвигателя №3: тип соединения обмоток

Это очень важный параметр трехфазного электродвигателя. Все шесть выводов начал и концов обмоток выведены в барно двигателя. Подключить их можно либо в звезду, либо в треугольник.

Схема соединения обмоток

Рядом с символами «треугольник/звезда» на табличке указывается номинальное напряжение – «220/380 В». Это означает, что при включении в сеть трехфазного тока напряжением 380 В обмотки двигателя нужно соединить в звезду. Ошибка в соединении приведет к выходу электродвигателя из строя.

Номинальный ток также указывается через дробь. В описанном случае необходимо значение, указанное в знаменателе.

Theoretical Considerations

Measuring Range

The measuring range depends on:

the width of the timer/counter (here 16 bit)
the width of the result variable (here 16 bit)
the clock frequency of the timer/counter (CPU clock / prescaler, here: 1.2MHz / 64 = 18.75 kHz)

This results in a measuring range from 17 to 62500 RPM.
To increase the measuring range, on the one hand the clock frequency of the timer must be increased by decreasing the prescaler and/or increasing the CPU clock frequency, on the other hand the counter and result variables must be expanded to 32 bits. Furthermore, the OLED_printW routine must be adapted so that 32 bit values can be displayed on the OLED.

Measuring Resolution

The measuring resolution depends on the resolution of the timer/counter, which is in fact its clock frequency. Due to the calculation formula, the RPM value is not proportional to the value of the counter, it is rather hyperbolic. This also means that the measurement resolution is not constant over the entire measurement range. With the set clock frequency of the timer/counter of 18.75 kHz, the following resolution results depending on the measured RPM:

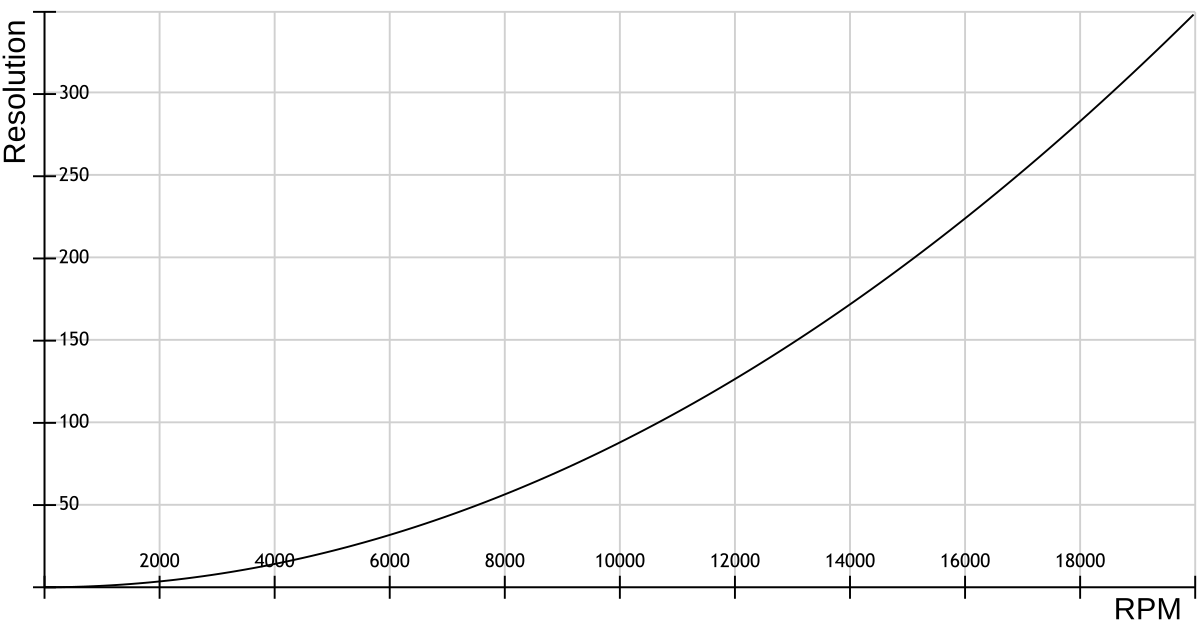

The resolution in the diagram shown means the minimum distance between two measured values (the higher the value, the worse the resolution). To improve the resolution, the clock frequency of the timer/counter must be increased (see above). In order not to reduce the measuring range as a result, the counter and result variables must be extended to 32 bits.

Measuring Accuracy

The measurement accuracy essentially depends on the accuracy of ATtiny’s internal RC oscillator. According to the data sheet, this is +/-10% with the factory calibration. This can be improved to +/-2% by manual calibration. For even better values, a precise external clock signal would have to be used, but this exceeds the purpose of this project. With high RPM values, the latency of the interrupt service routine must also be considered.

Подключение тахометра по карбюраторному типу: схема

Электроцепь счетчика вращения карбюраторных ВАЗов достаточно проста. Собственно устройство обладает тремя главными проводами подключения:

направлены к клемме «+» АКБ посредством контактного звена замка зажигания (цвет красный);
к массе транспортного средства (проводок белого цвета, имеющий черную полоску);
к выводу «К», что на катушке зажигания, совмещенный с прерывателем (цвет коричневый).

Кроме того, имеются вспомогательные провода, которые предназначены для следующих целей:

подача тока к лампе подсветки (цвет белый);
связывание с реле индикатора аккумулятора (черный);
контакт с регулятором давления масла (цвет серый с черной полоской).

Подключение проводов осуществляется благодаря колодке либо отдельно. На это влияет год выпуска устройства и его изготовитель. В свою очередь, в автомобиле ВАЗ-2106 (карбюратор), имеющем бесконтактное зажигание, сама схема подсоединения тахометра идентична. Исключением считается, когда вывод «К» совмещен с контактом «1» коммутатора, а не с прерывателем.

Система зажигания бензиновых двигателей

Управление процессами зажигания двигателей может быть организовано несколькими методами:

Трамблерный с одной катушкой зажигания;
Бестрамблерный со сдвоенной (тройной, четверной в зависимости от количества цилиндров, деленных на 2) катушкой зажигания;
Индивидуальный (на каждую свечу зажигания).

Во всех случаях на катушку поступает мощный импульс амплитудой 12В с прерывателя (для автомобилей до 90-х годов), транзисторного коммутатора или непосредственно с блока управления двигателя. Именно из этой точки и следует брать сигнал на тахометр.

Рекомендуем: Датчик холостого хода. Принцип работы, признаки неисправности.

Что такое тахометр

Тахометр – это измерительный прибор, который определяет количество или частоту вращения механизмов за единицу времени. Чаще используется единица измерения обороты/минута. В автомобиле тахометр считает количество оборотов коленчатого вала за 1 минуту. Расположен он на приборной панели, возле спидометра.

Тахометр (справа)

При езде необходимо постоянно переключать скорости, разгоняться, начинать движение и тормозить. Тахометр показывает водителю лучший момент для переключения передачи, если авто оборудовано механической коробкой, момент критической нагрузки мотора, когда стрелка прибора приближается к красной зоне.

Обеспечить комфортное передвижение и максимально увеличить ресурс двигателя можно, если переключать скорости, начинать и заканчивать движение в определенном диапазоне вращения коленвала. Не рекомендуется стартовать с высоких оборотов, для бензиновых двигателей – 1100 об/мин, для дизелей – выше 800 об/мин, переходить на повышенную передачу при подъеме в гору при малой тяге.

На холостом ходу с помощью тахометра можно диагностировать работу двигателя. При запуске мотора стрелка должна плавно перейти на отметку 1000-1200 оборотов, через несколько секунд после разогрева двигателя она плавно опускается до значения 600-800 оборотов. Если стрелка прыгает, дергается на шкале – это признак не ровной работы двигателя.

Виды тахометров

Приборы отличаются принципом работы и подразделяются на следующие виды:

механический;
цифровой;
аналоговый.

Механический

Этот вид имеет наибольшее число погрешностей. Точность измерений составляет 500 оборотов в минуту, что объясняется несовершенным механизмом действия. В его основе лежит создание электромагнитного поля. Тахометр напрямую соединён с коленчатым валом с помощью тросика, по которому проходят импульсы к подвижной катушке.

Аналоговый

Аналоговый тахометр является усовершенствованным видом механического устройства. Разница заключается в отсутствии специального троса. Импульсы поступают непосредственно на подвижную катушку (чем их больше, тем сильнее магнитная индукция). Точность измерений оборотов коленвала колеблется в пределах от 100 до 500 в минуту.

Составляющие компоненты устройства:

магнитная катушка;
микросхема;
градуированная шкала;
стрелка.

Цифровой

Прибор подключён к катушке зажигания, как и аналоговый — напрямую. Отличие заключается в том, что он принимает частоту сигналов и их интервал (вместо импульсов). Высокую точность показателей обеспечивают данные одновременно с двух сторон — от датчиков коленного вала и холостого хода. Полученные показатели суммируются, вычисляется среднее значение, которое появляется на экране прибора.

Состоит цифровое устройство из следующего:

оптрон (диагностика клапанов холостого хода);
АЦП 8 разрядов;
процессора;
панели;
датчика температуры жидкости.

Точность измерения составляет 100 оборотов в минуту.

Настройка

Тахометр на авто, своими руками изготовленный, может потребовать настройки. Поскольку в машинах обычно за один оборот вала мотора индикатор выдает пару импульсов, то при калибровке устройства следует частоту генератора устанавливать вдвое выше.

Чтобы настройка тахометра не вызывала трудностей, необходимо изучить принцип работы мостовой схемы. Например, при равенстве соотношений величин резисторов, напряжения в точках равны, а значит, ток не протекает и стрелка стоит на нуле. Если снизить величину первого резистора, напряжение в одной точке повысится, а во второй останется без изменений. Ток пойдет через миллиамперметр и стрелка начнет движение. Это значит, что при постоянном напряжении во второй точке и изменения этого показателя в первой точке, стрелка тахометра будет перемещаться относительно шкалы.

Делаем бесконтактный лазерный тахометр на Arduino

Простой в сборке цифровой бесконтактный тахометр на Arduino позволяет измерять скорость вращения до 99,999 об/мин

Лазерный тахометр – прибор предназначенный для оперативного измерения частоты вращения (оборотов в единицу времени) различных вращающихся деталей и механизмов. Принцип работы такого тахометра основан на измерении частоты вращения с помощь лазерного луча, отраженного от контрастной маркерной ленты, наклеенной на движущийся предмет или вал. Стоимость подобных промышленных приборов достаточно высока даже для бюджетных вариантов. В статье мы рассмотрим вариант подобного прибора на Arduino, который не уступает по точности бюджетным промышленным приборам (Рисунок 1).


Рисунок 1.	Бесконтактный лазерный тахометр на Arduino.

Для сборки тахометра понадобиться: плата Arduino Nano, модуль лазерного излучателя, модуль лазерного приемника (модуль лазерного датчика), модуль OLED дисплея 128×32 с интерфейсом I 2 C, тактовая кнопка, разъем для подключения 9-вольтового элемента питания типа «Крона».

Схема подключения модулей к плате Arduino изображена на Рисунке 2. Процессы сборки, подключения компонентов к плате Arduino, а также компоновки в корпусе, демонстрируются в видеоролике в конце статьи.


Рисунок 2.	Схема лазерного тахометра на Arduino (подключение модулей к плате Arduino Nano).

Примененный модуль лазерного излучателя (модуль лазерного диода) имеет номинальное напряжение питания 5 В; генерируемое излучение в диапазоне 650 нм мощностью 5 мВт (Рисунок 3). Потребляемый лазером ток составляет не более 40 мА, поэтому допустимо его подключение к выходу 5 V платы Arduino (выход встроенного в плату Arduino регулятора напряжения 5 В).


Рисунок 3.	Модуль лазерного излучателя.

Модуль лазерного сенсора использует приемник немодулированного лазерного излучения, поэтому при измерениях рекомендуется избегать засветки сенсора ярким солнечным светом или другими источниками света (Рисунок 4). При попадании лазерного излучения на датчик (в нашем случае – отраженный лазерный луч) на его выходе «Out» появляется высокий уровень, в отсутствии засветки датчика на выходе фиксируется низкий логический уровень. Номинальное напряжение питания модуля лазерного приемника составляет 5 В. Также на плате модуля лазерного приемника установлен светодиод, индицирующий подачу питания.


Рисунок 4.	Модуль лазерного датчика.

Примененный модуль OLED дисплея с разрешением 128×32 точки (на контроллере SSD1306) подключается к плате Arduino по интерфейсу I 2 C. Напряжение питания модуля дисплея равно 5 В (Рисунок 5).


Рисунок 5.	Модуль OLED дисплея с интерфейсом I 2 C и разрешением 128×32 точки для лазерного тахометра.

Скетч Arduino доступен для скачивания в разделе загрузок. В скетче, помимо стандартных библиотек Arduino, используются библиотеки Adafruit_GFX.h и Adafruit_SSD1306.h для работы с OLED дисплеем. Если эти библиотеки не установлены в среде Arduino, их необходимо установить с помощью менеджера библиотек.

Для прибора разработан корпус, проектные файлы для печати корпуса на 3D принтере доступны для скачивания в разделе загрузок. При сборке прибора автор в корпусе совместил модуль лазерного излучателя и приемника.

Видео сборки прибора и демонстрация работы

Как выбрать тахометр

Каждая модификация тахометров имеет свои достоинства и недостатки.

Механические модели имеют большую погрешность в вычислениях (она составляет до 500 об/мин.), поэтому их практически не используют. Еще один недостаток – естественный износ шестеренок и троса. Замена таких элементов – всегда трудоемкий процесс. Так как трос сделан из витой проволоки, из-за разницы в скручивании показатель оборотов всегда будет отличаться от реального.
Погрешность аналоговых моделей тоже находится в пределах 500 оборотов. Только по сравнению с предыдущим вариантом данное устройство работает более стабильно, и данные будут намного ближе к реальному показателю. Для работы прибора достаточно правильно подсоединить провода к электрической схеме. Такое устройство устанавливается на предназначенное для него место в приборной панели или в качестве отдельного датчика (например, на стойку лобового стекла, чтобы боковым зрением замечать изменение параметров).
Самыми точными устройствами являются электронные модификации, так как они работают исключительно на электрических сигналах. Единственный недостаток такой модификации – в отображаемой информации на дисплее. Человеческий мозг всегда работает с образами. Когда водитель видит цифру, мозг должен обработать эту информацию и определить, соответствует ли она необходимому параметру, если нет, то насколько. Положение стрелки на градуированной шкале облегчает процесс, поэтому водителю легче воспринять стрелочный датчик и быстро среагировать на его изменение. Для этого большинство современных автомобилей оснащаются не цифровыми тахометрами, а модификациями с виртуальной шкалой со стрелкой.

Если в машине используется штатный тахометр, то в случае поломки необходимо покупать такой же. Очень редко устройство с одного автомобиля подходит к другому. Даже если прибор помещается в соответствующий посадочный разъем, он будет настроен на считывание показателя другого мотора, а в заводской комплектации эти опции могут отличаться. В случае установки прибора от другого автомобиля, его нужно будет подстраивать под показатели данного ДВС.

Намного проще с выносными моделями. Чаще всего их используют в тех авто, которые не оснащены подобными устройствами. Например, это старые автомобили, некоторые современные бюджетные или малолитражные модели. В комплекте с такими устройствами будет идти крепление для установки на торпедо.

Как использовать информацию тахометра?

Пользоваться информацией, получаемой благодаря тахометру, удобно при запуске двигателя зимой. Мотор холодного авто выдаёт не менее 1000 оборотов при нажатии на педаль газа. Это свидетельствует о нецелесообразности начала движения. Необходимо подождать, пока стрелка в механическом устройстве не упадёт до отметки в 700 оборотов (или это значение не появится на электронном табло). При ремонте двигателя, использование прибора помогает автомеханикам вычислять неисправности.

Тахометр способен показать информацию об опасности выхода из строя отдельных деталей мотора. Осуществляется это с помощью красной стрелки или засечки (в зависимости от вида прибора). При оборотах выше 7 000 для двигателя наступает опасная ситуация, способная привести к поломкам. Максимально допустимое время поддержания мотора в «красной зоне» — 60-120 секунд.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Задержка выключения освещения

Рейтинг: 5 / 5

Подробности: Категория: схемы на ATtiny; Опубликовано: 30.09.2017 14:45; Просмотров: 4011

Процедура закрытия дверей в потемках – затея не из приятных. Закрыть две двери, затем ролету (неудобная штука даже при свете, скажу вам), затем собрать с крыльца ноутбук и прочие пакеты, при этом умудриться удержать на поводке собаку норовящую “грызнуть” проходящего мимо прохожего (издержки воспитания) при этом имея над головой на крыльце свежевыключенную лампочку… Рано или поздно такая процедура достанет кого угодно. Мне всегда было интересно почему действие которое нужно провести последним при уходе и первой при приходе – выключить и включить соответственно свет – перенесли в другой конец логической последовательности? Правильно! Потому что выводить выключатель на улицу – не позволяют “ценности” основной массы нашего общества. А жаль… Но это вопрос скорее философский. Как говорил наш когда-то любимый президент – “маемо що маемо”, и решать придется проблему с другой стороны. Длинноватое получилось предисловие для устройства, которое до меня придумали раз -надцать.

Общие принципы работы проектируемого тахометра

В этом проекте мы будем создавать цифровой тахометр на основе платы Arduino и модуля инфракрасного датчика для обнаружения вращения и подсчета числа оборотов любого вращающегося объекта. Принцип его действия основан на том, что инфракрасный передатчик излучает инфракрасные лучи которые затем отражаются обратно к инфракрасному приемнику и затем инфракрасный модуль генерирует импульс на своем выходе который обнаруживается контроллером Arduino когда мы нажимаем кнопку start. Он осуществляет счет в течение 5 секунд.

После этих 5 секунд плата Arduino рассчитывает число оборотов в минуту по следующей формуле:

RPM= Count x 12 для одиночного вращающегося объекта.

Но поскольку в этом проекте для демонстрации работы схемы мы используем потолочный вентилятор, то мы должны внести некоторые изменения в приведенную формулу:

RPM=count x 12 / objects
где
objects – число лопастей в вентиляторе.

Обобщенная структурная схема работы устройства представлена на следующем рисунке.

Implementation

The IR photo diode is connected to the positive input of ATtiny’s internal analog comparator, the variable resistor for calibration is connected to the negative input. An interrupt is triggered on every falling edge of the comparator output which saves the current value of timer0 and restarts the timer. The 8-bit timer is expanded to a 16-bit one by using the timer overflow interrupt. The saved timer value contains the timer counts per revolution. The RPM is calculated by utilizing the following equation:

The calculated RPM value is displayed on an I²C OLED display. The I²C protocol implementation is based on a crude bitbanging method. It was specifically designed for the limited resources of ATtiny10 and ATtiny13, but should work with some other AVRs as well. The functions for the OLED are adapted to the SSD1306 128×32 OLED module, but they can easily be modified to be used for other modules. In order to save resources, only the basic functionalities which are needed for this application are implemented. For a detailed information on the working principle of the I²C OLED implementation visit TinyOLEDdemo.

// global variables
volatile uint8_t  counter_enable    = 1;  // enable update of counter result
volatile uint8_t  counter_highbyte  = ;  // high byte of 16-bit counter
volatile uint16_t counter_result    = ;  // counter result (timer counts per revolution)

// main function
int main(void) {
  uint16_t counter_value;                 // timer counts per revolution
  uint16_t rpm;                           // revolutions per minute
  PRR    = (1<<PRADC);                    // shut down ADC to save power
  DIDR0  = (1<<AIN1D) | (1<<AIN0D);       // disable digital input buffer on AC pins
  ACSR   = (1<<ACIE) | (1<<ACIS1);        // enable analog comparator interrupt on falling edge
  TIMSK0 = (1<<TOIE0);                    // enable timer overflow interrupt
  sei();                                  // enable all interrupts
  OLED_init();                            // initialize the OLED

  // main loop
  while(1) {                              // loop until forever
    counter_enable = ;                   // lock counter result
    counter_value = counter_result;       // get counter result
    counter_enable = 1;                   // unlock counter result
    if (counter_value > 17) {             // if counter value is valid:
      rpm = (uint32_t)1125000 / counter_value; // calculate RPM value
      OLED_printW(rpm);                   // print RPM value on the OLED
    } else OLED_printB(slow);             // else print "SLOW" on the OLED
  }
}

// analog comparator interrupt service routine
ISR(ANA_COMP_vect) {
  if(counter_enable) counter_result = (uint16_t)(counter_highbyte << 8) | TCNT0; // save result if enabled
  TCNT0 = ;                              // reset counter
  counter_highbyte = ;                   // reset highbyte
  TCCR0B  = (1<<CS01) | (1<<CS00);        // start timer with prescaler 64 (in case it was stopped)
}

// timer overflow interrupt service routine
ISR(TIM0_OVF_vect) {
  counter_highbyte++;                     // increase highbyte (virtual 16-bit counter)
  if(!counter_highbyte) {                 // if 16-bit counter overflows
    TCCR0B = ;                           // stop the timer
    if(counter_enable) counter_result = ;// result is invalid
  }
}

Устройство тахометра

Тахометр состоит из нескольких основных узлов: измерительный блок или преобразователь сигнала, блок индикации и вспомогательные компоненты.

Измерительный блок механических и электромеханических тахометров чаще всего магнитный, аналогичный обычному спидометру (в сущности, спидометр и является тахометром, измеряющим частоту вращения вторичного вала КПП или колеса). Такой спидометр подключается к двигателю гибким валом.

Измерительный блок в электрических приборах может строиться по аналоговой схемотехнике на транзисторах или по цифровой схемотехнике на основе специализированных микросхем. Данный блок получает сигнал от датчика, ЭБУ, генератора или системы зажигания, обрабатывает его в соответствии с предварительными настройками, и преобразованный сигнал подает на блок индикации.

Блок индикации может быть нескольких типов:

Стрелочный индикатор (с приводом стрелки миллиамперметром);
Цифровой индикатор на основе жидкокристаллического или светодиодного дисплея;
Индикаторы с линейной светодиодной шкалой — роль стрелки выполняет линейка из светодиодов разного цвета.

На автомобилях обычно используются стрелочные индикаторы, которые лучше читаются и позволяют сразу определить, в каком режиме работает двигатель. Цифровые и светодиодные индикаторы чаще всего устанавливаются при тюнинге, также они находят применение в простых тахометрах для мототехники, дизель-генераторов и т.д.

Шкала тахометра делится на несколько зон, отмеченных разным цветом:

Зона малых оборотов — в данном диапазоне оборотов двигатель работает нестабильно, зона может отмечаться красным цветом;
Зона оптимальных оборотов (?зеленая зона?) — в данном диапазоне двигатель развивает наибольшую мощность и крутящий момент, обычно зона отмечена зеленым цветом;
Зона повышенных оборотов — данный диапазон оборотов является условно опасным для двигателя, обычно эта зона отмечена желтым цветом или чертой над красной зоной;
Зона высоких оборотов (?красная зона?) — данный диапазон оборотов является опасным, двигатель работает с перегрузкой и работает с малой эффективностью, эта зона отмечена красным цветом.

Градуировка шкалы оборотов может выполняться в единицах или в десятках с указанием множителя — х100 или х1000, единица измерения оборотов — r/min или min -1 .

Вся конструкция помещена в корпус, который может монтироваться в приборную панель или устанавливаться отдельно. При этом тахометры могут быть различными по комплектации:

Прибор без дополнительных функций;
Тахометр с различными индикаторами;
Тахометр, совмещенный в одном корпусе с другими приборами — спидометром, одометром, счетчиком моточасов и т.д.

Отдельно нужно рассказать о принципе работы наиболее распространенных типов тахометров.

Сколько моточасов в одном часе

Чтобы выяснить степень износа элементов двигателя, нужно подсчитать моточасы. Конвертация в реальное время требуется по разным причинам, например, при составлении отчётности, поэтому многих заботит вопрос, как перевести моточас в час. Как было сказано выше, моточас может как приравниваться, так и отличаться от часа стандартного. Разница наблюдается при различных режимах функционирования силового агрегата, то есть когда нагрузки слишком увеличены или минимальны, неизбежно будут иметься и расхождения в единицах измерения. Используя следующий алгоритм, несложно подсчитать средний показатель относительно стандартного времени:

Холостые обороты мотора приравнивают моточас к одному астрономическому часу;
При умеренной работе число вращений вала увеличивается приблизительно на треть, соответственно расхождение в единицах измерения составит эту же треть от часа, то есть в таких условиях 1 Мч будет равен примерно 40 реальным минутам;
Повышенные нагрузки ведут к ускоренному износу мотора примерно на две трети, тогда 1 Мч составит около 20 минут.

Подсчитанные минуты в одном моточасе не являются точным значением, такой алгоритм позволяет лишь примерно рассчитать износ агрегата с учётом интенсивности нагрузок. Отличие от реального часа всегда будет иметь место при нестабильных факторах. Не стоит забывать также, что для дизеля и бензинового мотора результаты подсчётов будут отличаться, поскольку первый мощнее (именно поэтому в чаще применим сельскохозяйственной технике) и выполняет задачи за меньший интервал времени.
