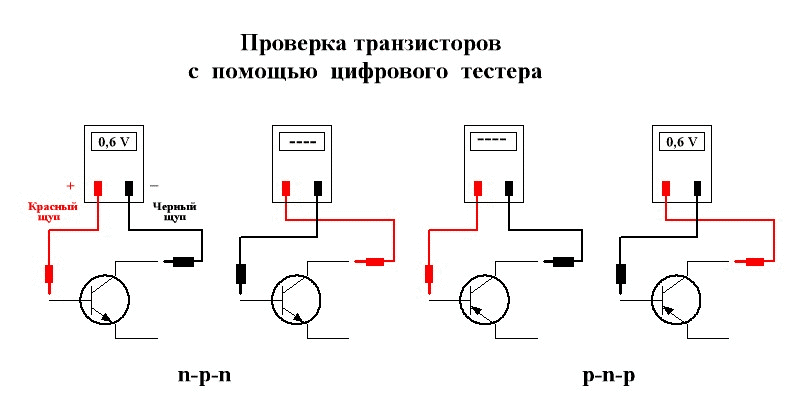

Пошаговая инструкция проверки мультимером
Перед началом проверки, прежде всего определяется структура триодного устройства, которая обозначается стрелкой эмиттерного перехода. Когда направление стрелки указывает на базу, то это вариант PNP, направление в сторону, противоположную базе, обозначает NPN проводимость.
Проверка мультимером PNP транзистора состоит из таких последовательных операций:
- Проверяем обратное сопротивление, для этого присоединяем «плюсовой» щуп прибора к его базе.
- Тестируется эмиттерный переход, для этого «минусовой» щуп подключаем к эмиттеру.
- Для проверки коллектора перемещаем на него «минусовой» щуп.
Результаты этих измерений должны показать сопротивление в пределах значения «1».
Для проверки прямого сопротивления меняем щупы местами:
- «Минусовой» щуп прибора присоединяем к базе.
- «Плюсовой» щуп поочередно перемещаем от эмиттера к коллектору.
- На экране мультиметра показатели сопротивления должны составить от 500 до 1200 Ом.
Данные показания свидетельствуют о том, что переходы не нарушены, транзистор технически исправен.
Многие любители имеют сложности с определением базы, и соответственно коллектора или эмиттера. Некоторые советуют начинать определение базы независимо от типа структуры таким способом: попеременно подключая черный щуп мультиметра к первому электроду, а красный – поочередно ко второму и третьему.
База обнаружится тогда, когда на приборе начнет падать напряжение. Это означает, что найдена одна из пар транзистора – «база – эмиттер» или «база – коллектор». Далее необходимо определить расположение второй пары таким же образом. Общий электрод у этих пар и будет база.
Распиновка
Цоколевка КТ819 зависит от его назначения. В советские времена устройство выпускали в двух вариантах корпусов: пластиковом КТ-28 (аналог зарубежного ТО-220) и металлостеклянном КТ-9(ТО-3). В настоящее время такое разделение продолжается и встречается в некоторых технических описаниях. Рассмотрим поподробней расположение выводов у указанного транзистора в пластмассовой упаковке КТ-28, cлева на право у него: эмиттер (Э), коллектор (К), база (Б).
Подобные устройства, особенно в металлическом корпусе, встречаются на российском рынке с каждым годом все реже. Это происходит из-за практически полного сокращения их производства в нашей стране и наличия в большом количестве недорогих аналогов от зарубежных компаний. Вот так выглядит КТ819 в корпусе КТ-9.
Если смотреть на него снизу, то база расположена слева, эмиттер справа. Металлическая подложка-корпус — это коллектор. Рассмотрим другие данные этой серии полупроводниковых триодов.

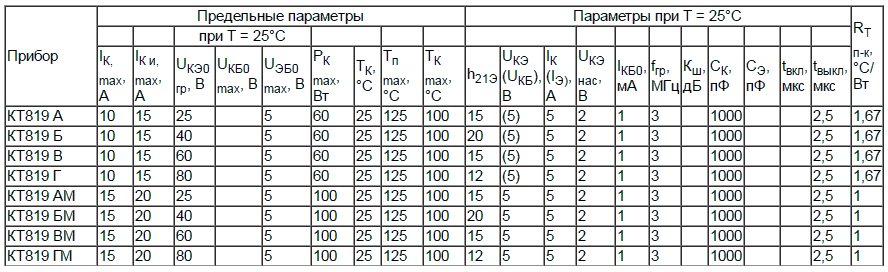

Технические характеристики
Семейство кремниевых биполярных транзисторов КТ819, в зависимости от модификации, могут иметь следующие предельные эксплуатационные характеристики:
- напряжение между: коллектором и базой от 25 до 60 В; коллектором и эмиттером (при RБЭ ≤ 100 Ом) от 40 до 100 В; базой и эмиттером – 5 В;
- постоянный ток на коллекторе от 10 до 15 А; проходящий через базу – 3 А;
- импульсный ток (при tи ≤ 10 мс, Q ≥ 100): коллектора от 15 до 20 А; базы– 5 А;
- максимальная рассеиваемая мощность (при ТК ≤ 25 o C) с теплоотводом от 60 до 100 Вт и без него от 1,5 до 3 Вт;
- температура p-n перехода от +125 до +150 o C;
- диапазон рабочих температур от -45 до +150 o C;
Основные параметры представлены в документации от производителя. Значения приводятся с учетом температуры окружающей среды не более +25 o C. Рассмотрим их подробнее, в зависимости от классификации устройств.
В связи с тем, что транзистор устарел, современные производители указывают в его техописании только минимальный набор параметров. Более подробную информацию по серии можно найти в старой версии даташит. Там данные приведены вместе с графиками передаточных характеристик, зависимостями статического коэффициента усиления от тока эмиттера и др.
Маркировка
Изучая параметры КТ819, стоит знать и другую маркировку этой серии транзисторов. Выполняя условия отраслевого стандарта ОСТ 11.336.919-81 различные отечественные производители обозначали его так — 2Т819. Первые символы «2T» указывают на кремневые биполярные транзисторы. В старых технических описаниях данные об этих устройствах приводят вместе с рассматриваемыми в этой статье.
Принципиальная схема
Основой любого не импульсного блока питания является низкочастотный силовой трансформатор. В данном случае это тороидальный довольно тяжелый трансформатор типа TST250W/24V. Его номинальное выходное переменное напряжение 24V при токе 10А и входном напряжении 230V.
Рис. 1. Принципиальная схема мощного стабилизатора напряжения +19В.
У данного трансформатора нет никаких колодок для подключения или клемм, — просто «колесо» с четырьмя проводами для подключения.
Конечно, можно применить любой другой трансформатор с вторичным напряжением 20-25V. В магазинах промышленного электрооборудования можно приобрести другой трансформатор соответствующей мощности на 24V, например, на Ш-образ-ном сердечнике.
Переменное напряжение с вторичной обмотки силового трансформатора Т1 поступает на выпрямительный мост VD1 и конденсатор С1, сглаживающий пульсации.
В принципе, соглашусь, что емкости 2200 мкФ при токе 10А не слишком достаточно. Но, это же не УНЧ питаем. На задней стенке ноутбука вообще стоит значок пульсирующего напряжения. Так что для данного случая, этого вполне достаточно.
Стабилизатор напряжения сделан на основе микросхемы 7812. Но её выходное напряжение равно 12V, а нам нужно 19V, плюс максимальный ток 1А, а нужно, как было решено, 10А.
Выходная мощность была увеличена за счет транзистора VТ1 типа КТ819, на котором сделан эмиттерный повторитель выходного напряжения стабилизатора А1.
Напряжение стабилизации было поднято за счет стабилитрона VD2, это Д814А, его напряжение стабилизации 8V. Так что 12+8=20. Однако, около одного вольта падает на транзисторе VТ1, так что выходит как раз как и надо.
Автомобилистам на заметку
Многие автолюбители задумывались над перегоранием ходовых огней на своей машине. Данная микросхема позволяет решить эту проблему с минимальными затратами и набором компонентов, так как она может стабилизировать нестабильное бортовое напряжение до уровня 12 В. Для работы в такую схему рекомендуют добавить два конденсатора на 25 В c емкостью на входе 330 мкФ и выходе 100 мкФ, диод IN4007, и радиатор для отвода тепла. Однако некоторые автомобилисты обходятся без них и вполне довольны результатом.
Описание того как работает схема подключения для ходовых огней можно посмотреть в непродолжительном видеоролике.
Соответствие: отечественный транзистор ⇒ импортный аналог
|
|
|
|
Схема включения
Сама по себе LM7812 представляет собой схему стабилизации напряжения и подключения к ней устройство обычно осуществляется только для этого. По сути, кроме неё для выполнения этой функции больше ничего не требуется. Начинающие радиолюбители применяют её в своих разработках без дополнительной обвязки и она в них работает, но это не совсем правильное решение.
Желательно следовать рекомендациям производителей, которые приводят схему включения 7812 с использованием двух конденсаторов на 25 В и более. Их необходимо паять как можно ближе к контактам, для более устойчивой работы микросхемы. При этом на входе необходима емкость больше, чем на выходе. Несоблюдении этого правила приводит к нестабильности выходного напряжения при резком изменении в нагрузке. Кроме того, такая емкостная обвязка выполняет защитные функции от самовозбуждения.
В паспорте заявлено, что на выходе допускается вообще не устанавливать сглаживающий конденсатор. Это возможно благодаря тому, что роль силового регулирующего элемента внутри серии 78xx выполняет эмиттерный повторитель на транзисторе Дарлингтона. Но как показывает практика, небольшую емкость все же ставят для лучшего подавления выходных высокочастотных пульсаций.
Пример работы подобной схемы можно посмотреть в небольшом видеоролике.
Аналоговый мультиметр
В аналоговом мультиметре результаты измерений наблюдается по движению стрелки (как на часах) по измерительной шкале, на которой подписаны значения: напряжение, ток, сопротивление. На многих (особенно азиатских производителей) мультиметрах шкала реализована не совсем удобно и для того, кто первый раз взял такой прибор в руку, измерение может доставить некоторые проблемы.
Популярность аналоговых мультиметров объясняется их доступностью и ценой (2-3$), а основным недостатком является некоторая погрешность в результатах измерений. Для более точной подстройки в аналоговых мультиметрах имеется специальный построечный резистор, манипулируя которым можно добиться немного большей точности. Тем не менее, в случаях когда желательны более точные измерения, лучшим будет использование цифрового мультиметра.
Проверка работоспособности транзистора.
КТ819 — применение
Сразу стоит упомянуть, что КТ819 имеет комплементарную пару — транзистор КТ818 с p-n-p структурой. Параметры КТ818 аналогичны параметрам КТ819 с совпадающими буквами. И вот в паре с КТ818, КТ819 часто применялся в оконечных каскадах звуковоспроизводящей аппаратуры. Также благодаря своей дешевизне нашел применение в ключевых и линейных стабилизаторах постоянного напряжения. КТ819 имеет серьезные минусы:
- низкий коэффициент усиления по току (от 12 до 20 в зависимости от подтипа), и это требует серьезной раскачки на предварительном каскаде;
- плохая повторяемость параметров от экземпляра к экземпляру, из-за этого чтобы подобрать две пары транзисторов по коэффициенту усиления может потребоваться перебрать целое ведро КТ819
Так что если потребуется отремонтировать отечественный усилитель, то лучше сразу покупать импортные аналоги. Например вместо КТ819 и КТ818 в корпусе КТ-9, поставить зарубежную пару в корпусе TO-3: MJ15001 и MJ15002 или MJ15003 и MJ15004.
В принципе аналогов много и в интернете много информации на этот счет, только вот не факт, что конкретно в этом усилителе замена подойдет. Поэтому перед заменой необходимо свериться с документацией производителя, транзистор которого собираетесь устанавливать так как от производителя к производителю у одного и того же типа транзистора могут отличатся параметры.
Вот ещё аналоги:
- КТ818ГМ — 2N2955
- КТ819ГМ — 2N3055
- 2Т819А — 2N5068
8 thoughts on “ КТ819 параметры ”
Не считаю, что низкий коэффициент передачи тока, данных транзисторов, являлся серьезным минусом, при использовании в выходных каскадах УМЗЧ. Скорее наоборот, особенно в экономичном режиме усиления АБ, когда часть работы выходного каскада брал на себя предварительный. К тому-же, многокаскадность позволяет использовать разнообразные цепи коррекции АЧХ. А для любых биполярных транзисторов, в таком применении, без этого никак не обойтись. А для простых, но мощных УНЧ (мегафонных, сиренных…), да, не очень подходят. Только для схематично-сложных Hi-Fi. Разброс КПТ, при его изначальной малости, тоже довольно мал, так что подобрать пару несложно, не путайте с 825-ми и 827-ми. По настоящему хороши 2Т818ГМ, 2Т819ГМ и их аналоги 2N2955, 2N3055.
Много «дохлых» попадается среди непользованных 818/819, с утечкой, звонящихся между коллектором и эмиттером.
Для пары КТ819 и КТ818 небольшие начальные утечки тока почти норма, и при их прямой замене на зарубежные аналоги, придется провести тщательную перенастройку всех предыдущих каскадов, включенных в обратную связь по току. Паразитная проводимость обязательно учитывается при проектировании схем, и даже в некоторых случаях предотвращает самовозбуждение. И если речь идет о замене транзистора в высококлассном многокаскадном УМЗЧ, то лучше будет после этого сделать настройку с помощью осциллографа и генератора низкой частоты.
Транзисторы с утечкой в выходном каскаде — ни ток покоя, ни ноль на выходе уже не выставишь без плясок с бубном.
Помню времена , когда за пару 818-819 нужно было отвалить чуть-ли не ползарплаты инженера.Зато усилители радовали. Сегодня вытеснила интегральная электроника — дискретную. Но для тренировки ума и рук — очень полезная деталь. Я, кстати, просто как ленивый радиолюбитель рассуждаю.
Ну, те что в железе, действительно, были дороговаты… Правда, у радиоинженера были возможности их просто выписать на складе, сдав взамен сгоревшие, для отчетности ) А те, что пошли попозже и были одеты в пластик, дорого уже не стоили. И не потому, что так уж хуже были по параметрам, а потому, что технология производства гораздо проще и дешевле. Сегодня ситуация не изменилась — один и тот же кристалл одетый в железо стоит на порядок (!) дороже аналогичного в пластике. Это касается и отечественных и зарубежных транзисторов.
Ребята, используйте 2Т819 и никакой 2N3055 вам не понадобится!
Ну. Всё захаили всё советское это не так,это не то,всё гавно -а. забугорное не гавно- это сладость. Как ламповые уселители так и транзисторные. Радиотехника… Бердский радиозавод. и т.д. Что-то все хотели купить 1 класса . и 0 высшего. А кто знает какого параметра была ихняя электроника ?Вы кто-то производил снятия характеристик?Я давно выписываю журнал Радио. И не надо хаить советскую радиопромышленность. Что то сейчас в тренде опять советские ламповые уселители.
Наиболее важные параметры.
Коэффициент передачи тока от 15 и выше.
Максимально допустимое напряжение коллектор-эмиттер — 60 в, импульсное — 160 в — у КТ805А, КТ805АМ. 135 в — у КТ805Б, КТ805БМ, КТ805ВМ.
Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.
Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.
Максимальный ток коллектора. — 5 А.
Обратный импульсный ток коллектора при сопротивлении база-эмиттер 10Ом и температуре окружающей среды от +25 до +100 по Цельсию, у транзисторов КТ805А, КТ805АМ — — не более 60 мА, при напряжении колектор-эмиттер 160в. У транзисторов КТ805Б, КТ805БМ — — не более 70 мА, при напряжении колектор-эмиттер 135в.
Обратный ток эмиттера при напряжении база-эмиттер 5в не более — 100 мА.
Рассеиваемая мощность коллектора(с теплоотводом). — 30 Вт.
Граничная частота передачи тока — 20 МГц.
Транзисторы КТ805 и качер Бровина.
Качер Бровина — черезвычайно популярное устройство, представляющее из себя фактически, настольный трансформатор Тесла — источник высокого напряжения. Схема самого генератора предельно проста — он очень напоминает обычный блокинг-генератор на одном транзисторе, хотя как утверждают многие, им вовсе не является.
В качере(как в общем-то и в блокинг-генераторе) теоретически, можно использовать любые транзисторы и радиолампы. Однако, практически очень неплохо себя зарекомендовали именно транзисторы КТ805, в частости — КТ805АМ.
В самостоятельной сборке качера самый серьезный момент — намотка вторичной обмотки(L2). Как правило она содержит в себе от 800 до 1200 витков. Намотка производится виток, к витку проводом диаметром 0,1 — 0,25 мм на диэлектрическое основание, например — пластиковую трубку. Соответствено, габариты полученного трансформатора (длина) напрямую зависят от толщины используемого провода. Диаметр каркаса при этом некритичен — может быть от 15мм, но при его увеличении эффективность качера должна возрастать (как и ток потребления).
После намотки витки покрываются лаком(ЦАПОН). К неподключенному концу катушки можно подсоединить иглу — это даст возможность наблюдать «стример» — коронообразное свечение, которое возникнет на ее кончике, во время работы устройства. Можно обойтись и без иглы — стример точно так же будет появляться на конце намоточного провода, без затей отогнутого к верху.
Вторичная обмотка представляет из себя бескаркасный четырехвитковой соленоид намотаный проводом диаметром(не сечением!) от 1,5 до 3 мм. Длина этой катушки может составлять от 7-8 до 25-30 см, а диаметр зависит от расстояния между ее витками и поверхностью катушки L2. Оно должно составлять 1 — 2 см. Направление витков обеих катушек должно совпадать обязательно.
Резисторы R1 и R2 можно взять любого типа с мощностью рассеивания не менее 0,5 Вт. Конденсатор C1 так же любого типа от 0,1 до 0,5 мФ на напряжение от 160 в. При работе от нестабилизированного источника питания необходимо подсоединить параллельно C1 еще один, сглаживающий конденсатор 1000 — 2000 мФ на 50 в. Транзистор обязательно устанавливается на радиатор — чем больше, тем лучше.
Источник питания для качера должен быть рассчитан на работу при токе до 3 А (с запасом), с напряжением от 12 вольт, а желательно — выше. Будет гораздо удобнее, если он будет регулируемым по напряжению. Например, в собранном мной образце качера, при диаметре вторичной катушки 3 см (длина — 22см), а первичной — 6см (длина — 10 см) стример возникал при напряжении питания 11 в, а наиболее красочно проявлялся при 30 в. Причем, обычные эффекты, вроде зажигания светодиодных и газоразрядных ламп на расстоянии, возникали уже с начиная с уровня напряжения — 8 в.
В качестве источника питания был использован обычный ЛАТР + диодный мост + сглаживающий электролитический конденсатор 2000 мФ на 50 в. Больше 30 вольт я не давал, ток при этом не превышал значения в 1 А, что более чем приемлимо для таких транзисторов как КТ805, при наличии приличного радиатора.
При попытке заменить(из чистого интереса) КТ805 на более брутальный КТ8102, обнаружилось что режимы работы устройства значительно поменялись. Заметно упал рабочий ток. Он составил всего — от 100 до 250 мА. Но стример стал загораться только при достижения предела напряжения 24 в, при напряжении 60 в выглядя гораздо менее эффектно, нежели с КТ805 при 30.
Цветомузыкальная приставка на П213.
Очень несложную цветомузыкальную приставку можно собрать на трех транзистрах П213. Три раздельных усилительных каскада предназначены для усиления трех полос звуковой частоты. Каскад на транзисторе VT1 усиливает сигнал на частоте свыше 1000Гц, на транзисторе VT2 – от 1000 до 200Гц, на транзисторе VT3 – ниже 200гЦ. Разделение частот осуществляется простыми RC- фильтрами.
Входной сигнал берется с выхода акустических колонок. Его уровень регулируется с помощью потенциометра R1. Для подстройки уровня яркости каждого канала используются подстроечные резисторы R3, R5, R7. Смещение на базах транзисторов определяется значениями резисторов R2, R4, R6. Нагрузкой каждого каскада являются две параллельно включенные лампочки (6,3 В х 0,28 А). Питается схема от блока питания с выходным напряжением 8-9 В и максимальным током свыше 2А.
Транзисторы П213 могут иметь значительный разброс по усилению тока. Поэтому, значения резисторов R2, R4, R6 необходимо подбирать для каждого каскада — индивидуально. Ток коллектора при этом настраивается на такую величину, чтобы нити накала ламп немного светились в отсутствии входного сигнала. При этом транзисторы обязательно будут греться. Стабильность работы германиевых полупроводниковых приборов очень зависит от температуры. Поэтому, необходимо установить П213 на радиаторы — площадью от 75 кв.см.
Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее. Транзисторы П213 можно найти радиоле Бригантина, приемнике ВЭФ Транзистор 17, приемниках Океан, Рига 101, Рига 103, Урал Авто-2. Транзисторы КТ815 в приемниках Абава РП-8330, Вега 342, магнитофонах «Азамат»(!), Весна 205-1, Вильма 204- стерео и т. д.
Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт
Эта страница показывает существующую справочную информацию о параметрах биполярного высокочастотного npn транзистора 2SC815
. Дана подробная информация о параметрах, схеме и цоколевке, характеристиках, местах продажи и производителях. Аналоги этого транзистора можно посмотреть на отдельной странице.
Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний (Si) Структура полупроводникового перехода: npn
Производитель: NEC Сфера применения: Medium Power, High Voltage Популярность: 13955 Условные обозначения описаны на странице «Теория».
Маркировка транзисторов
Транзистор КТ315. Тип транзистора указывается в этикетке, а также на корпусе прибора в виде буквы указывалась группа. На корпусе указывается полное название транзистора или только буква, которая сдвинута к левому краю корпуса. Товарный знак завода может не указываться. Дата выпуска ставится в цифровом или кодированном обозначении (при этом могут указывать только год выпуска). Точка в составе маркировки транзистора указывает на его применяемость – в составе цветного телевидения. Старые же (произведенные до 1971 года) транзисторы КТ315 маркировались буквой, стоящей посередине корпуса. При этом первые выпуски маркировались лишь одной большой буквой, а примерно в 1971 году перешли на привычную двухстрочную. Пример маркировки транзистора КТ315 показан на рисунке 1. Следует также отметить, что транзистор КТ315 был первым массовым транзистором с кодовой маркировкой в миниатюрном пластмассовом корпусе КТ-13. Подавляющее большинство транзисторов КТ315 и КТ361 (характеристики такие же, как у КТ315, а проводимость p-n-p) было выпущено в корпусах желтого или красно-оранжевого цветов, значительно реже можно встретить транзисторы розового, зелёного и черного цветов. В маркировку транзисторов предназначенных для продажи помимо буквы обозначающей группу, товарного знака завода и даты изготовления входила и розничная цена, например «ц20к», что означало цена 20 копеек.
Транзистор КТ315-1. Тип транзистора также указывается в этикетке, а на корпусе указывается полное название транзистора, а также транзисторы могут маркироваться кодовым знаком. Пример маркировки транзистора КТ315-1 приведен на рисунке 2. Маркировка транзистора кодовым знаком приведена в таблице 2.
Инструкция проверки тестером
Тестеры различаются по видам моделей:
- Существуют приборы, в которых конструкцией предусмотрены устройства, позволяющие измерить коэффициент усиления микротранзисторов малой мощности.
- Обычные тестеры позволяют осуществить проверку в режиме омметра.
- Цифровой тестер измеряет транзистор в режиме проверки диодов.
В любом из случаев существует стандартная инструкция:
- Прежде, чем начать проверку, необходимо снять заряд с затвора. Это делается так – буквально на несколько секунд заряд необходимо замкнуть с истоком.
- В случае, когда проверяется маломощный полевой транзистор, то перед тем, как взять его в руки, обязательно нужно снять статический заряд со своих рук. Это можно сделать, взявшись рукой за что-нибудь металлическое, имеющее заземление.
- При проверке стандартным тестером, необходимо в первую очередь определить сопротивление между стоком и истоком. В обоих направлениях оно не должно иметь особого различия. Величина сопротивления при исправном транзисторе будет небольшой.
- Следующий шаг – измерение сопротивления перехода, сначала прямое, затем обратное. Для этого необходимо подключить щупы тестера к затвору и стоку, а затем к затвору и истоку. Если сопротивление в обоих направлениях имеет разную величину, триодное устройство исправно.
Проверка КТ815
Не всегда покупаемые элементы оказываются в рабочем состоянии. Пусть бракованные элементы попадаются не так часто, но любой радиолюбитель или просто покупатель обязан знать, как проверить такой прибор.
Во-первых, проверить работоспособность КТ815 можно специальным пробником, но рассмотрим проверку обычным мультиметром, так как предыдущий прибор есть далеко не у всех.
Для проверки при помощи мультиметра, прибор нужно перевести в режим прозвонки. Сначала прикладываем отрицательный щуп к базе, а положительный к коллектору. На дисплее должно отобразиться значение от 500 до 800 мв. Затем меняем щупы, поставив на базу положительный, а на эмиттер отрицательный. Значения должны примерно равны прошлым.
Затем нужно проверить обратное падение напряжение. Для этого поставим сначала отрицательный щуп на базу, а положительный на коллектор. Должны получится единица. В случае с замером на базе и эмиттере, произойдёт то же самое.
Какими же транзисторами можно заменить?
Для начала разберем биполярные транзисторы, самые распространенные
Главное, что важно знать о них:
- первым делом необходимо выяснить, каково максимальное его напряжение;
- после чего нужно проверить, как обстоят дела с током коллектора;
- затем выяснение, насколько рассеиваема мощность, и какова частота;
- ну и, наконец, то как передается ток.
Вначале, конечно же, нужно начать с оценивания характеристики в общем. Самыми главными и первыми шагами будут: выяснение частоты и быстроты. Будет очень хорошо, если частоты будут отличаться, то есть рабочая будет меньше, чем граничная частота. Так все функционировать будет лучше.
Ну а если же будет наоборот, и рабочая с граничной будут практически на одной частоте, то в таком случае необходимо будет невероятно большое количество энергии, так как коэффициент передачи по току будет иметь свою определенную цель, он будет идти к 1. Поэтому необходимо, чтобы граничная частота того аналога, которого вы подбираете, была равна частоте этого предмета, который был прежде. Но можно сделать и так, чтобы частота была больше.
Далее обязательно обратить свое внимание на мощность. То есть нужно выяснить максимальный ток коллектора и напряжение коллектора-эмиттера
Максимальный ток коллектора обязан быть намного выше тока данного прибора. С напряжением же все, наоборот, у рабочего прибора должно оно быть выше.
Смотрите видео о том, чем заменить советские радиодетали.
Если же вы используете даташит для поиска аналога, то, конечно же, важно понимать, что все показатели аналога должны соответствовать прежнему прибору, хорошо было бы, даже если превосходили бы. К примеру, если же случилась неполадка с транзистором, а напряжение коллектор-эмиттер было около 80 вольт, а ток 10 ампер, то соответственно по данным должен составлять 15 ампер по току, а по напряжению около 230 вольт
И этот аналог пойдет для замены полностью
К примеру, если же случилась неполадка с транзистором, а напряжение коллектор-эмиттер было около 80 вольт, а ток 10 ампер, то соответственно по данным должен составлять 15 ампер по току, а по напряжению около 230 вольт. И этот аналог пойдет для замены полностью.
К примеру, очень часто 2N3055 заменяется на КТ819ГМ, и эти полупроводниковые компоненты спокойно могут друг друга заменять. Если говорить о схожести данных усилителей, то оба они считаются идеальной заменой друг друга и выйдут довольно эффективными, и они не принесут особых проблем.
Возможные аналоги
Транзистор КТ819 нельзя назвать дефицитной деталью. Тем не менее, встречаются случаи, когда по тем или иным причинам необходимо подобрать его аналог – то есть транзистор, который больше всего соответствует его характеристикам. В целом при подборе аналога для любого отечественного или импортного транзистора основополагающими характеристиками являются:
- допустимое напряжение между выводом коллектора и выводом эммитера;
- допустимый ток коллектора;
- коэффициент усиления;
- рабочая частота.
Чем можно заменить КТ819? Рассмотрим возможную замену теми или иными отечественными и зарубежными транзисторами.
Заменить КТ819 можно следующими отечественными транзисторами:
- КТ834;
- КТ841;
- КТ844;
- КТ847.
Зарубежные аналоги
Заменить КТ819 можно следующими зарубежными полупроводниковыми приборами:
- 2 N6288 ;
- BD705 ;
- TIP41 ;
- BD533 .
Отдельно стоит сказать об аналоге для КТ819ГМ. Все дело в том, что в большинстве схем усилителей звуковой частоты используются именно КТ819ГМ. Чем заменить КТ819ГМ? Полного аналога этого транзистора не существует. Однако наиболее близким по параметрам является зарубежный транзистор – 2 N 3055. Кроме этого, некоторые схемы на КТ819ГМ могут успешно работать с В D 183, 2 N 6472, КТ729.
Проверка транзистора
Проверить КТ819 можно обыкновенным тестером. Для проверки измерительный прибор переводится в режим измерения сопротивлений. Согласно схеме КТ819ГМ (расположению выводов) или другого компонента этой серии подключаем плюсовой щуп прибора к выводу базы, а минусовой – к выводу коллектора. Измерительный прибор должен показать пробивное напряжение. Далее, не отсоединяя плюсовой щуп от базы, подключаем минусовой щуп к выводу эмиттера. В данном случае прибор должен показать практически то же значение, что и при измерении перехода база-коллектор.
После описанной выше процедуры следует проверить переходы при обратном включении. Согласно схеме КТ819 (расположению выводов) подключаем минусовой щуп тестера к выводу базы, а плюсовой – к выводу коллектора. Каких-либо показаний на приборе быть не должно. После этого, не отключая минусовой щуп от базы, подключаем плюсовой щуп к эмиттеру – как и в случае с переходом база-коллектор, показаний на тестере быть не должно. Проверку можно считать успешной, а транзистор – исправным, если переходы не повреждены.
Важный момент: проверять любой полупроводниковый элемент следует исключительно при демонтаже его из схемы. Проще говоря – проверка элемента, соединенного с другими компонентами схемы, может быть некорректной.
Усилитель на КТ819
В качестве «бонуса» приведем простую схему усилителя, в котором используется КТ819 и его комплементарная пара КТ818. Схема простейшего усилителя показана на рисунке 2.
Отличительной особенностью усилителя, изображенного на рисунке 2, является питание его от двухполярного источника. Благодаря такому схемотехническому решению обеспечивается возможность подключения нагрузки непосредственно между выходом усилительного каскада и общим проводом. Также стоит отметить и то, что входной каскад является дифференциальным и обладает высокой термостабильностью.
При использовании элементов, указанных на схеме, при питании напряжением ±40 В и при нагрузке сопротивлением 4 Ом выходная мощность может достигать 55 Вт. Коэффициент нелинейных искажений – 0,07%.
После сборки усилителя каких-либо операций по его настройке не требуется. Для облегчения теплового режима выходные элементы усилителя ( VT 6 и VT 7) должны быть установлены на радиаторах. Если будет использован один общий радиатор, транзисторы должны быть закреплены к нему через изоляционные прокладки.
