Аналог КТ827А

Здравствуйте уважаемые читатели. Существует много схем, где с большим успехом используются замечательные мощные составные транзисторы КТ827 и естественно иногда возникает необходимость в их замене. Кода под рукой данных транзисторов не обнаруживается, то начинаем задумываться об их возможных аналогах.

Полных аналогов среди изделий иностранного производства я не нашел, хотя в интернете есть много предложений и утверждений о замене этих транзисторов на TIP142. Но у этих транзисторов максимальный ток коллектора равен 10А, у 827 он равен 20А, хотя мощности у них одинаковые и равны 125Вт. У 827 максимальное напряжение насыщения коллектор – эмиттер равно два вольта, у TIP142 – 3В, а это значит, что в импульсном режиме, когда транзистор будет находиться в насыщении, при токе коллектора 10А на нашем транзисторе будет выделиться мощность 20Вт, а на буржуйском – 30Вт, поэтому придется увеличивать размеры радиатора.

Хорошей заменой может быть транзистор КТ8105А, данные смотрим в табличке. При токе коллектора 10А напряжение насыщения у данного транзистора не более 2В. Это хорошо.

При неимении все этих замен я всегда собираю приблизительный аналог на дискретных элементах. Схемы транзисторов и их вид приведены на фото 1.

Собираю обычно навесным монтажом, один из возможных вариантов показан на фото 2.

В зависимости от нужных параметров составного транзистора можно подобрать транзисторы для замены. На схеме указаны диоды Д223А, я обычно применяю КД521 или КД522.

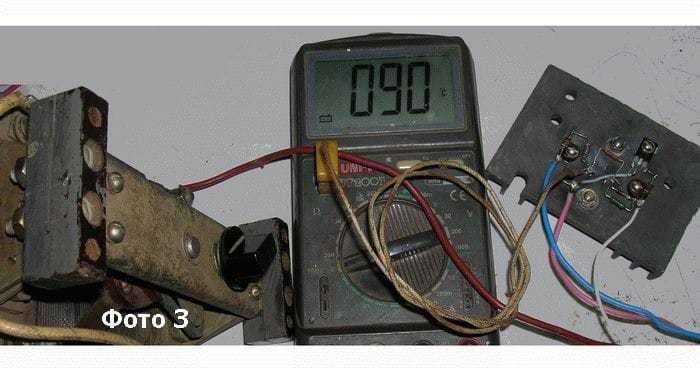

На фото 3 собранный составной транзистор работает на нагрузку при температуре 90 градусов. Ток через транзистор в данном случае равен 4А, а падение напряжения на нем 5 вольт, что соответствует выделяемой тепловой мощности 20Вт. Обычно такую процедуру я устраиваю полупроводникам в течении двух, трех часов. Для кремния это совсем не страшно. Конечно для работы такого транзистора на данном радиаторе внутри корпуса устройства потребуется дополнительный обдув.

Для выбора транзисторов привожу таблицу с параметрами.

Параметры самодельного составного транзистора (Рвых, Iк макс.)будут конечно соответствовать параметрам примененного выходного транзистора. Вот вроде и все. До свидания. К.В.Ю.

Архивы

АрхивыВыберите месяц Февраль 2022 (2) Январь 2022 (3) Декабрь 2021 (4) Ноябрь 2021 (2) Октябрь 2021 (6) Апрель 2021 (1) Март 2021 (3) Февраль 2021 (2) Январь 2021 (1) Декабрь 2020 (1) Ноябрь 2020 (1) Октябрь 2020 (1) Сентябрь 2020 (2) Июль 2020 (2) Июнь 2020 (1) Апрель 2020 (1) Март 2020 (3) Февраль 2020 (2) Декабрь 2019 (2) Октябрь 2019 (3) Сентябрь 2019 (3) Август 2019 (4) Июнь 2019 (4) Февраль 2019 (2) Январь 2019 (2) Декабрь 2018 (2) Ноябрь 2018 (2) Октябрь 2018 (3) Сентябрь 2018 (2) Август 2018 (3) Июль 2018 (2) Апрель 2018 (2) Март 2018 (1) Февраль 2018 (2) Январь 2018 (1) Декабрь 2017 (2) Ноябрь 2017 (2) Октябрь 2017 (2) Сентябрь 2017 (4) Август 2017 (5) Июль 2017 (1) Июнь 2017 (3) Май 2017 (1) Апрель 2017 (6) Февраль 2017 (2) Январь 2017 (2) Декабрь 2016 (3) Октябрь 2016 (1) Сентябрь 2016 (2) Август 2016 (1) Июль 2016 (9) Июнь 2016 (3) Апрель 2016 (5) Март 2016 (1) Февраль 2016 (3) Январь 2016 (3) Декабрь 2015 (3) Ноябрь 2015 (4) Октябрь 2015 (6) Сентябрь 2015 (5) Август 2015 (1) Июль 2015 (1) Июнь 2015 (3) Май 2015 (3) Апрель 2015 (3) Март 2015 (2) Январь 2015 (4) Декабрь 2014 (9) Ноябрь 2014 (4) Октябрь 2014 (4) Сентябрь 2014 (7) Август 2014 (3) Июль 2014 (2) Июнь 2014 (6) Май 2014 (4) Апрель 2014 (2) Март 2014 (2) Февраль 2014 (5) Январь 2014 (4) Декабрь 2013 (7) Ноябрь 2013 (6) Октябрь 2013 (7) Сентябрь 2013 (8) Август 2013 (2) Июль 2013 (1) Июнь 2013 (2) Май 2013 (4) Апрель 2013 (7) Март 2013 (7) Февраль 2013 (7) Январь 2013 (11) Декабрь 2012 (7) Ноябрь 2012 (5) Октябрь 2012 (2) Сентябрь 2012 (10) Август 2012 (14) Июль 2012 (5) Июнь 2012 (21) Май 2012 (13) Апрель 2012 (4) Февраль 2012 (6) Январь 2012 (6) Декабрь 2011 (2) Ноябрь 2011 (9) Октябрь 2011 (14) Сентябрь 2011 (22) Август 2011 (1) Июль 2011 (5)

Схема транзистора КТ827 | Все своими руками

Аналог КТ827А

Собираю обычно навесным монтажом, один из возможных вариантов показан на фото 2.

Для выбора транзисторов привожу таблицу с параметрами.

Как проверить МОП транзистор с помощью транзисторметра

Если проведенные выше операции для вас показались сложными и не понятными, существует самый простой способ. Но для этого придется раскошелиться на 500-600 рублей. Для этого нам понадобиться Универсальный R/L/C/Transistor-metr. Прибор, который уже есть у большинства электронщиков: как начинающих, так и прожженных:

Тупо вставляем МОП-транзистор в кроватку и нажимаем большую зеленую кнопку

Ну разве не чудо? Все параметры, как на ладони!

Что можно увидеть на дисплее?

1) Цоколевка выводов (D – Сток, G – Затвор, S – Исток)

2) Расположение внутреннего диода.

3) N-E-MOS, говорит нам о том, что это N-канальный МОП-транзистор

4) С – емкость Затвора, то есть та самая емкость:

5)Vt– пороговое напряжение открытия транзистора. Об этом параметре я говорил еще в прошлой статье. В даташите оно указывается, как V_(GS)th. Китайцы, что еще сказать).

Ну что, какой способ вам больше по душе? Для меня – второй ;-). Занимает секунды и экономит кучу времени. При проверке P-канального транзистора мультиметром первым делом меняем щупы на противоположные и проводим те же самые операции. Не забывайте также снимать с себя статическое электричество при проверке транзистора, иначе можете вывести его из строя. Благодаря этим способам, вы без труда сможете проверить МОП транзистор.

КТ827 характеристики (datasheet) | Техника и Программы

September 18, 2012 by admin
Комментировать »

Кремниевый составной транзистор КТ827 (n-p-n)

Составной транзистор КТ827 аналог, графики входных и выходных характеристик. Подробные параметры, размеры и цоколевка транзисторов КТ827А, КТ827Б, КТ827В.

Основные технические характеристики тарнзисторов КТ827:

Прибор	Предельные параметры	Параметры при T = 25°C	R_{Т п-к}, °C/Вт
		при T = 25°C
I_{К, max}, А	I_{К и, max}, А	U_{КЭ0 гр}, В	U_{КБ0 max}, В	U_{ЭБ0 max}, В	P_{К max}, Вт	T_К, °C	T_{п max}, °C	T_{К max}, °C	h_21Э	U_КЭ, В	I_К, А	U_{КЭ нас}, В	I_КЭR, мА	f_гр, МГц	К_ш, дБ	C_К, пФ	C_Э, пФ	t_вкл, мкс	t_выкл, мкс
КТ827А	20	40	100	100	5	125	25	200	100	750…18000	3	10	2	3	4		400	350	1	6	1,4…10,9
КТ827Б	20	40	80	80	5	125	25	200	100	750…18000	3	10	2	3	4		400	350	1	6	1,4…10,9
КТ827В	20	40	60	60	5	125	25	200	100	750…18000	3	10	2	3	4		400	350	1	6	1,4…10,9
2Т827А	20	40	100	100	5	125	25	200	125	750…18000	3	10	2	3	4		400	350	1	6	1,4…10,9
2Т827А2	20	40	100	100	5	125	25	200	125	750…18000	3	10	2	3	4		400	350	1	6	1,4…19,4
2Т827А5	20	40	100	100	5	125	25	200	125	750…18000	3	10	2	3	4		400	350	1	6	1,4…19,4
2Т827Б	20	40	80	80	5	125	25	200	125	750…18000	3	10	2	3	4		400	350	1	6	1,4…10,9
2Т827Б2	20	40	80	80	5	125	25	200	125	750…18000	3	10	2	3	4		400	350	1	6	1,4…19,4
2Т872В	20	40	60	60	5	125	25	200	125	750…18000	3	10	2	3	4		400	350	1	6	1,4…10,9
2Т872В2	20	40	60	60	5	125	25	200	125	750…18000	3	10	2	3	4		400	350	1	6	1,4…19,4

Зарубежные аналоги транзистора КТ827: 2N6057, BDX87

Цоколевка

Самая полезная информация, которую можно увидеть в цоколевке на КТ827А, да и вообще на транзисторы — это расположение ножек, т.к. если этого не знать, можно запутаться и припаять на место эммитера базу, а на место базы коллектор. Поверьте, ничего хорошего из этого не выйдет. Поэтому на рисунке ниже показаны данные параметры, а так же габаритные размеры. Транзисторы серии КТ827 изготавливаются в металлическом корпусе, имеющем стеклянные изоляторы и жёсткие выводы. Маркировка наносится сверху. Масса прибора не более 20 г. 2Т827А-5 производится на пластине для гибридных ИС с контактными площадками.

Наиболее важные параметры.

Коэффициент передачи тока от 15 и выше.

Максимально допустимое напряжение коллектор-эмиттер — 60 в, импульсное — 160 в — у КТ805А, КТ805АМ. 135 в — у КТ805Б, КТ805БМ, КТ805ВМ.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.

Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.

Максимальный ток коллектора. — 5 А.

Обратный импульсный ток коллектора при сопротивлении база-эмиттер 10Ом и температуре окружающей среды от +25 до +100 по Цельсию, у транзисторов КТ805А, КТ805АМ — — не более 60 мА, при напряжении колектор-эмиттер 160в. У транзисторов КТ805Б, КТ805БМ — — не более 70 мА, при напряжении колектор-эмиттер 135в.

Обратный ток эмиттера при напряжении база-эмиттер 5в не более — 100 мА.

Рассеиваемая мощность коллектора(с теплоотводом). — 30 Вт.

Граничная частота передачи тока — 20 МГц.

Транзисторы КТ805 и качер Бровина.

Качер Бровина — черезвычайно популярное устройство, представляющее из себя фактически, настольный трансформатор Тесла — источник высокого напряжения. Схема самого генератора предельно проста — он очень напоминает обычный блокинг-генератор на одном транзисторе, хотя как утверждают многие, им вовсе не является.

В качере(как в общем-то и в блокинг-генераторе) теоретически, можно использовать любые транзисторы и радиолампы. Однако, практически очень неплохо себя зарекомендовали именно транзисторы КТ805, в частости — КТ805АМ.

В самостоятельной сборке качера самый серьезный момент — намотка вторичной обмотки(L2). Как правило она содержит в себе от 800 до 1200 витков. Намотка производится виток, к витку проводом диаметром 0,1 — 0,25 мм на диэлектрическое основание, например — пластиковую трубку. Соответствено, габариты полученного трансформатора (длина) напрямую зависят от толщины используемого провода. Диаметр каркаса при этом некритичен — может быть от 15мм, но при его увеличении эффективность качера должна возрастать (как и ток потребления).

После намотки витки покрываются лаком(ЦАПОН). К неподключенному концу катушки можно подсоединить иглу — это даст возможность наблюдать «стример» — коронообразное свечение, которое возникнет на ее кончике, во время работы устройства. Можно обойтись и без иглы — стример точно так же будет появляться на конце намоточного провода, без затей отогнутого к верху.

Вторичная обмотка представляет из себя бескаркасный четырехвитковой соленоид намотаный проводом диаметром(не сечением!) от 1,5 до 3 мм. Длина этой катушки может составлять от 7-8 до 25-30 см, а диаметр зависит от расстояния между ее витками и поверхностью катушки L2. Оно должно составлять 1 — 2 см. Направление витков обеих катушек должно совпадать обязательно.

Резисторы R1 и R2 можно взять любого типа с мощностью рассеивания не менее 0,5 Вт. Конденсатор C1 так же любого типа от 0,1 до 0,5 мФ на напряжение от 160 в. При работе от нестабилизированного источника питания необходимо подсоединить параллельно C1 еще один, сглаживающий конденсатор 1000 — 2000 мФ на 50 в. Транзистор обязательно устанавливается на радиатор — чем больше, тем лучше.

Источник питания для качера должен быть рассчитан на работу при токе до 3 А (с запасом), с напряжением от 12 вольт, а желательно — выше. Будет гораздо удобнее, если он будет регулируемым по напряжению. Например, в собранном мной образце качера, при диаметре вторичной катушки 3 см (длина — 22см), а первичной — 6см (длина — 10 см) стример возникал при напряжении питания 11 в, а наиболее красочно проявлялся при 30 в. Причем, обычные эффекты, вроде зажигания светодиодных и газоразрядных ламп на расстоянии, возникали уже с начиная с уровня напряжения — 8 в.

В качестве источника питания был использован обычный ЛАТР + диодный мост + сглаживающий электролитический конденсатор 2000 мФ на 50 в. Больше 30 вольт я не давал, ток при этом не превышал значения в 1 А, что более чем приемлимо для таких транзисторов как КТ805, при наличии приличного радиатора.

При попытке заменить(из чистого интереса) КТ805 на более брутальный КТ8102, обнаружилось что режимы работы устройства значительно поменялись. Заметно упал рабочий ток. Он составил всего — от 100 до 250 мА. Но стример стал загораться только при достижения предела напряжения 24 в, при напряжении 60 в выглядя гораздо менее эффектно, нежели с КТ805 при 30.

КТ827, 2Т827 — биполярный кремниевый NPN транзистор — параметры, использование, цоколёвка. — Биполярные отечественные транзисторы — Транзисторы — Справочник Радиокомпонентов — РадиоДом

КТ827, 2Т827 — биполярный кремниевый NPN транзистор — параметры, использование, цоколёвка.

Основные технические параметры транзистора КТ827, 2Т827.

Транзистор	I_{К, макс (имп)}А	U_{КЭ макс}В	U_{КБ макс}В	U_{ЭБ макс}В	P_{К макс} Вт	h_21Э	U_{КЭ нас}В	I_КБ0мА	f_грМГц
КТ827А	20 (40)	100	100	5	125	750…18000	2	3	4
КТ827Б	20 (40)	80	80	5	125	750…18000	2	3	4
КТ827В	20 (40)	60	60	5	125	750…18000	2	3	4
2Т827А	20 (40)	100	100	5	125	750…18000	2	3	4
2Т827Б	20 (40)	80	80	5	125	750…18000	2	3	4
2Т827В	20 (40)	60	60	5	125	750…18000	2	3	4
2Т827А2	20 (40)	60	60	5	125	750…18000	2	3	4
2Т827А5	20 (40)	100	100	5	125	750…18000	2	3	4
2Т827Б2	20 (40)	80	80	5	125	750…18000	2	3	4
2Т827В2	20 (40)	60	60	5	125	750…18000	2	3	4

Характеристики транзистора КТ829А

Структура n-p-n
Максимально допустимое (импульсное) напряжение коллектор-база 100 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 100 В
Максимально допустимый постоянный(импульсный) ток коллектора 8000(12000) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) (60) Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером =>750
Обратный ток коллектора
Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>4 МГц
Коэффициент шума биполярного транзистора

Проверка биполярного транзистора мультиметром

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.

С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).

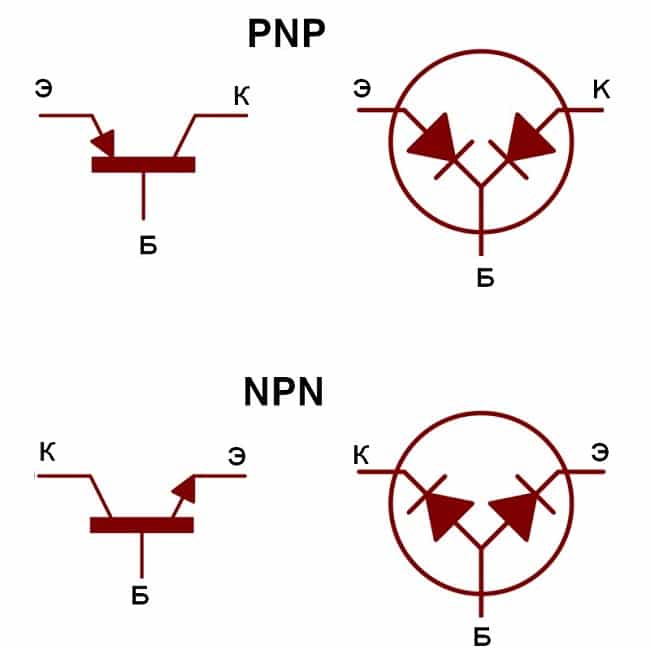

Рисунок 3. «Диодные аналоги» переходов pnp и npn

Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:

Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.

Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

Какие случаются неисправности

Полевые транзисторы могут быть перегружены током во время проведения проверки и, в результате перегрева прийти в неисправное состояние.

Важно! Они уязвимы к статическому напряжению. В процессе проведения работы нужно обеспечить, чтобы оно не попадало на проверяемую деталь

При работе в составе схемы может произойти пробой, в результате которого полевой транзистор становится неисправным и подлежит замене. Его можно обнаружить по низкому сопротивлению p-n-переходов в обоих направлениях.

Определить то, насколько транзистор является работоспособным можно, если прозвонить его с помощью цифрового мультиметра.

Назначение выводов

Это нужно делать следующим образом (для примера используется широко распространённая модель М-831, рассматривается полевой транзистор с каналом n-типа):

Мультиметр нужно переключить в режим диодной проверки. Он отмечен на панели схематическим изображением диода.
К прибору присоединены два щупа: чёрный и красный. На лицевой панели имеются три гнезда. Чёрный устанавливают в нижнее, красный — в среднее. Первый из них соответствует отрицательному полюсу, второй — положительному.
Нужно на тестируемом полевом транзисторе определить, какие выходы соответствуют истоку, затвору и стоку.
В некоторых моделях дополнительно предусмотрен внутренний диод, защищающий деталь от перегрузки. Сначала нужно проверить то, как он работает. Для этого красный провод присоединяют к истоку, а чёрный — к стоку.

Вам это будет интересно Установка двухзонного счетчика

Проверка диода в прямом направлении

На индикаторе должно появиться значение, входящее в промежуток 0,5-0,7. Если провода поменять местами, то на экране будет указана единица, что означает, что ток в этом направлении не проходит.

Проверка диода в обратном направлении

Дальше осуществляется проверка работоспособности транзистора.

Если присоединить щупы к истоку и стоку, то ток не будет проходить по ним. Чтобы открыть затвор. Необходимо подать положительное напряжение на затвор. Нужно учитывать, что на красный щуп подан от мультиметра положительный потенциал. Теперь достаточно его соединить с затвором, а чёрный со стоком или истоком, для того, чтобы транзистор стал пропускать ток.

Открытие канала

Теперь, если красный провод подключить к истоку, а чёрный — к стоку, то мультиметр покажет определённую величину падения напряжения, например, 60. Если подключить наоборот, то показатель будет примерно таким же.

Если на затвор подать отрицательный потенциал, то это закроет транзистор в обоих направлениях, однако будет работать встроенный диод. Если полевик закрыт не будет, то это указывает на его неисправность.

Проверка мофсета с p-каналом выполняется аналогичным образом. Отличие состоит в том, что при проверке там, где раньше использовался красный щуп, теперь используется чёрный и наоборот.

Работа полевого МДП транзистора

Как проверить транзистор мультиметром — пошаговая инструкция как не выпаивая элемент проверить его на работоспособность (95 фото)

В мире электроники существует большое количество разных приспособлений и деталей. Их счёт идёт на миллионы и постоянно возрастает с изобретением всё новых приборов.

Несмотря на большое количество элементов электроники, каждый специалист данного направления знает о транзисторах. Это радиоэлектронный прибор, работающий на особых частотах, который имеет 3 вывода. Его работа заключается в уменьшении сопротивления силы тока.

Как уже можно было догадаться сегодня речь пойдёт о том, как проверить транзистор мультиметром.

С чего нужно начать?

Прежде чем начать работу с мультиметром, нужно уметь им пользоваться, знать какую модель вы применяете, а также уметь подсоединять его к сети.
Узнать, что за модель вы используете, можно посмотрев на его маркировку.
Обычно маркировка находится на коробке от прибора и там имеется полная информация о нём, а именно:

Модель транзистора.
Страна производитель.
Выпускающая фирма.
Гарантия на товар.

Если же по каким-то причинам у вас нет коробки от транзистора, исправить это можно путём поиска похожей фотографии в интернете, где и будет подробное описание прибора.

Проверка биполярного транзистора мультиметром

Далее мы поговорим об инструкции, как проверить транзистор:

Присоединить большой красный щуп (СЕМ) – это будет считаться минусом, а чёрный присоединить к (МА) – это плюс.
Далее необходимо включить устройство и перенаправить его в режим прозвонки или можно перевести в режим сопротивления на ваше усмотрение.
После чего на экране вы увидите величину сопротивления энергии. В норме она колеблется от 0,3 до 0,7 Ом.
Чтобы отобразить минимальное сопротивление необходимо обозначить мощность вашего перехода, и после всего проделанного ваш прибор полностью настроен и готов к его активному и длительному использованию.

Как проверить транзистор не выпаивая его?

Выпаивание любой детали из электроприбора очень ответственно дело, при котором допущение малейшей ошибки может полностью вывести из строя любой электроприбор.
Так как проверить транзистор не выпаивая его из схемы?

Сначала нужно убедиться в его целостности.
Затем проверить его генерацию.
Далее вам следует обратить внимание на Л2, которое находится близ размыкания красных щупов.
Свечение лампы Л2 свидетельствует о его работоспособности.

Если лампа Л2 не будет гореть, то это является верным признаком того, что прибор сломан.

В таком случае не рекомендуется чинить его самостоятельно, так как велика вероятность того, что во время ремонта вы повредить остальные детали.

Советуем вам обратиться с такой проблемой к грамотному специалисту, который сможет починить транзистор.

Проверяем транзистор на плате

Теперь мы переходим к тому, как проверить транзистор на плате? Следует отметить, что это один из самых популярных вопросов по данной тематике.

На просторах интернета существует множество ответов на этот вопрос, но не все являются правильными с точки зрения физики и инженерии. Тестирование транзистора на плате происходит следующим образом:

Его сначала нужно подключить к плюсовой базе с помощью мощного источника. Если сделать всё правильно, то у вас должна загореться лампочка.

Чтобы провести аналогичное тестирование нужно аккуратно подать минус, в результате чего лампочка должна перестать светиться.

Проведение таких несложных манипуляций с прибором должно удостоверить вас о работоспособности детали. Если вы не получите таких результатов, то это свидетельствует о поломке транзистора.

Проверяем мультиметр транзистором IGBT

Транзистор IGBT был создан в Литве, и поэтому он несколько будет отличаться от отечественных приборов. Для его проверки вам необходимо осуществить каскадное соединение в биполярной структуре и затем посмотреть на показатели.

Далее провести прибор в режим полупроводника. Если все манипуляции сделаны верно, это показатель исправности мультиметра.

Заключение

Спасибо что воспользовались нашей статьёй. Мы попытались грамотно изложить мысли и ответить на все интересующие вопросы.

При работе с электроприборами будьте внимательны и тогда работа с ними принесёт невероятный энтузиазм и удовольствие. Желаем удачи!

Проверка составного транзистора

Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.

Рис 6. Эквивалентная схема транзистора КТ827А

Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.

Рис. 7. Схема для проверки составного транзистора

Обозначение:

Т – тестируемый элемент, в нашем случае КТ827А.
Л – лампочка.
R – резистор, его номинал рассчитываем по формуле h21Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A — 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).

Тестирование производится следующим образом:

Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
Подаем минус – лампочка гаснет.

Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.

Проверка биполярного транзистора

Указанная процедура для биполярных транзисторов начинается с грамотной настройки прибора. Устройство переключают в режим проверки полупроводников, на дисплее должна высвечиваться единица. Выводы подключаются по аналогии с режимом измерения сопротивления. С портом СОМ соединяют провод черного цвета, а на выходе для измерения напряжения, сопротивления и частоты подключают красный провод. Если мультиметр не имеет соответствующего режима, то процесс следует вести в режиме измерения сопротивления при выставлении на максимум.

Еще важно, чтобы батарея мультиметра была полностью заряжена и исправны щупы. При соединении кончиков об исправности свидетельствуют писк прибора и нули на экране. Порядок действий в данном случае идет по таким шагам:

Порядок действий в данном случае идет по таким шагам:

Правильно соединяем выводы мультиметра и транзистора. Определяем местонахождение базы, коллектора и эмиттера. Щупы меняют местами до тех пор, пока не произойдет падение напряжения. Проводим проверку по парам база-эмиттер или база-коллектор.
Пара база-коллектор означает, что красный щуп подведен к базе, черный же — к коллектору. Соединение работает в режиме диода и проводит ток лишь в одном направлении.
При проверке через соединение база-эмиттер черный провод подключают к эмиттеру. Ток также проходит исключительно в прямом направлении.
Переход эмиттер-коллектор исправен в том случае, если сопротивление на экране стремится к бесконечности.
Подключаем мультиметр к каждой паре контактов в обоих направлениях в обратном направлении, к базе включают черный щуп. Полученные результаты сравниваются.
Работоспособность устройства подтверждается наличием конечного сопротивления, обратная полярность показывает единицу.

В результате не потребуется выпаивания элемента на предмет его исправности. Если же вы хотите использовать для проверки лампочки и другие элементы, то не рекомендуется этого делать, поскольку есть риск окончательно испортить транзистор биполярного типа.

Аналог КТ827А

Собираю обычно навесным монтажом, один из возможных вариантов показан на фото 2.

Для выбора транзисторов привожу таблицу с параметрами.

Многим радиолюбителям-конструкторам в последнее время все чаще приходится иметь дело с радиоэлектронными устройствами, ориентированными на питание от бортовой сети автомобиля. Это мощные автомагнитолы и радиостанции, а также специальные электронные системы. Такие устройства потребляют ток около 3 А, поэтому при их эксплуатации в стационарных условиях возникает проблема блока питания.

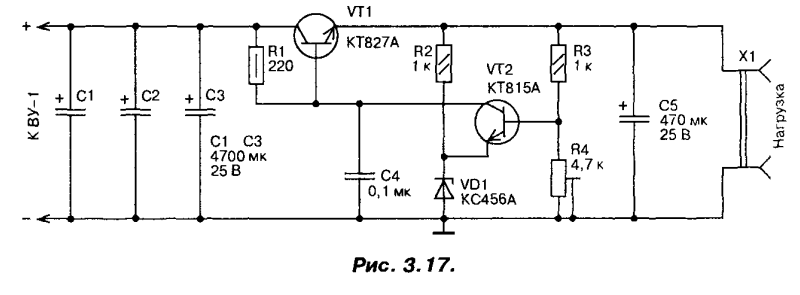

Решить ее поможет выпрямительное устройство «ВУ-1» производства Ульяновского приборостроительного завода, предназначенное для зарядки автомобильных аккумуляторных батарей. Дело в том, что «ВУ-1», по сути, представляет собой половину нужного устройства. Оно имеет достаточную мощность (до 100 Вт). Остается только дополнить его стабилизирующей приставкой на напряжение 12 В при токе до 6 А. Приставка выполнена по классической схеме (рис. 3.17) стабилизатора напряжения из недефицитных деталей невысокой стоимости.

Работой составного транзистора VT1 управляет усилитель постоянного тока на транзисторе VT2, его эмиттер подключен к источнику образцового напряжения, состоящего из стабилитрона VD1 и резистора R2, а база — к измерительной цепи R3, R4. Резистор R1 служит для подачи смещения на базу транзистора VT1. Резистором R4 устанавливают необходимое выходное напряжение. Конденсаторы С4 и С5 предотвращают возбуждение стабилизатора по высокой частоте, а С1. СЗ образуют фильтр, сглаживающий пульсации выходного напряжения «ВУ-1».

Детали приставки монтируют на печатной плате из любого фоль-гированного материала. Печатные проводники сильноточных цепей должны быть шириной не менее 10 мм и хорошо облужены. Площадь сечения монтажных проводов — не менее 2 мм2.

Основные технические характеристики транзисторов КТ819

Тип	Предельные параметры	Параметры при T = 25°C	R_{Т п-к}, °C/Вт	Корп.
I_{К, max}, А	I_{К и, max}, А	U_{ЭБ0 max}, В при T = 25°C	P_{К max}, Вт	T_{п max}, °C	T_{К max}, °C	U_КЭ (U_КБ), В	I_К (I_Э), А	U_{КЭ нас}, В	C_К, пФ	C_Э, пФ	t_выкл, мкс
КТ819А, КТ819Б, КТ819В, КТ819Г	10	15	5	60	125	100	(5)	5	2	1000		2,5	1,67	КТ-28
КТ819АМ, КТ819БМ, КТ819ВМ, КТ819ГМ	15	20	5	100	125	100	5	5	2	1000		2,5	1	КТ-9
2Т819А, 2Т819Б, 2Т819В	15	20	5	100	150	125	(5)	5		1000		2,5	1,25	КТ-9
2Т819А2, 2Т819Б2, 2Т819В2	15	20	5	40	150	100	(5)	(5)		700	2000	1,2	3,13	КТ-28

Где:

I_Кmax — максимальный ток коллектора;
I_{К и.}max — максимальный импульсный ток коллектора;
P_кmax — максимальная мощность коллектора без радиатора;
U_кэо — максимальное напряжение коллектор-эмиттер;
I_кбо = 1 мА — обратный ток коллектора;
f_гр. = 3 МГц — максимальная рабочая частота в схемах с общим эмиттером.

В следующей таблице представлена зависимость максимально допустимого (импульсного) напряжения коллектор-эмиттер от типа транзистора КТ819:

Тип	U_{КЭ0 гр}, В
КТ819А, КТ819АМ	25
КТ819Б, КТ819БМ, 2Т819В, 2Т819В2	40
КТ819В, КТ819ВМ, 2Т819Б, 2Т819Б2	60
КТ819Г, КТ819ГМ, 2Т819А, 2Т819А2	80

И ещё один немаловажный параметр минимальный статический коэффициент передачи тока КТ819:

Тип	h_21Э
КТ819Г, КТ819ГМ	12
КТ819А, КТ819АМ, КТ819В, КТ819ВМ	15
КТ819Б, КТ819БМ, 2Т819А, 2Т819А2, 2Т819Б, 2Т819Б2, 2Т819В, 2Т819В2	20
