Зачем нужен термостат для работы холодильника

Введение

DHT11 – это датчик температуры и влажности воздух, который использует один провод для передачи 40 бит данных. Первые 16 бит – это целая и дробная части значения влажности, следующие 16 бит – целая и дробная части значения температуры, и последние 8 бит – это контрольная сумма.

Чтобы DHT11 и микроконтроллер начали общаться друг с другом, их необходимо засинхронизировать. Чтобы засинхронизировать их, микроконтроллер посылает сигнал старта, который представляет собой импульс длительностью 20 мкс на выводе данных. После импульса, микроконтроллер ждет получения данных. В программе мы должны изменить направление вывода данных. Вы можете прочитать подробности о DHT11 в техническом описании. У вас может быть датчик, как в 4-выводном, так и в 3-выводном корпусе; но мы используем 3-выводную версию. Между этими версиями нет никакой разницы, а дополнительный вывод ни к чему не подключен.

Датчик температуры и относительной влажности воздуха DHT11

Возможные причины выхода из строя

Существует несколько явных признаков, свидетельствующих о поломке термостата:

• компрессор работает, не переставая, или с недолговременными остановками (это можно понять по постоянному шуму холодильника);
• стены изнутри покрыты льдом, а в морозильнике намерзает снег;
• в холодильной камере установлена низкая или высокая (относительно) температура;
• под холодильником растекается вода;
• рефрижератор сам отключается и перестаёт работать.

Основная причина поломки термостата – механический износ элементов. При этом наиболее вероятно повреждение:

• корпуса сильфона. Герметичность нарушится, часть хладагента выйдет наружу, и обеспечение требуемой величины давления для включения компрессора станет невозможным;
• контактов из-за прогорания;
• соединения трубочки и испарителя. Герметичность, обеспечиваемая клеевым соединением, нарушится.

Как проверить работоспособность самостоятельно

Проверить работоспособность устройства в домашних условиях можно многими способами. Особенно показательны такие, которые связаны с конкретной проблемой. Например, если холодильник работает, не останавливаясь, следует его отключить, разморозить, выкрутить ручку температурного регулятора до минимального значения и заново включить, предварительно поместив внутрь холодильной камеры термометр. Если спустя пару часов значение измерения градусника больше или меньше +6°С, то терморегулятор нужно заменить.

Проверка при образовании льда внутри рефрижератора осуществляется другим путём. При работающем компрессоре необходимо повернуть ручку регулятора и увеличить температуру. При исправном термостате компрессор остановит свою работу.

При проблеме, заключающейся в не включающейся технике, термореле проверяется прямым замыканием двух проводов, входящих в терморегулятор. Если при отсоединении устройства от электросхемы, рефрижератор включается, то термостат неисправен.

Существуют способы проверки, требующие демонтажа прибора. В основном, ими пользуются специалисты, но обычный обыватель так же способен их применять. Один из таких способов: использование мультиметра. Демонтировав термостат, его трубку помещают в холодную воду на несколько минут, а после подключают к мультиметру, предварительно выставленному на режим «сопротивление». Устройство признаётся рабочим, если при «прозвоне цепи» на тестере отображается «0»

Где находится термостат в холодильнике, как его снять для замены или ремонта

Терморегулятор устанавливают снаружи либо внутри аппарата, где он заключен в защитный корпус. В старых холодильниках реле расположено справа, под лампочкой освещения в холодильном отсеке, в современных – обычно снаружи. Перед тем, как проверить терморегулятор холодильника в домашних условиях, нужно внимательно прочитать имеющуюся инструкцию.

Расположение в Индезит

О том, где находится термостат в холодильнике Индезит, можно узнать из документации от производителя. В приборах выпусков последних годов в основном его устанавливают над дверью. Для того, чтобы его достать, понадобится крестообразная отвертка. Вначале убирают ручки, снимают с защелок кожух, откручивают саморезы, которые крепят планку с сигнальной лампочкой – там можно увидеть реле.

Расположение в Атлант

В более ранних моделях холодильников Атлант терморегулятор помещен в небольшую пластиковую коробку с защелкивающимися фиксаторами, которая расположена на панели. Чтобы можно было до него добраться, просто снимают ручку для переключения температуры и откручивают корпус, защищающий термореле.

Расположение у других производителей

В современных моделях размещение терморегулятора может быть другим. Во время отыскивания надо опираться на месторасположение ручки реле. Она закрепляется к обтекаемой коробочке либо панели. Если их снять, то можно обнаружить деталь.

Термореле – применение и классификация

Основные элементы, из которых состоит термореле – сильфон (в форме спирали) и герметизированная трубка (датчик температуры). Эти детали заполнены специальным реагентом (хлорметил либо фреон) и размещены в корпусе с контактами. При изменении реальных показателей температуры от заданных, реагент благодаря расширению/сжиманию оказывает влияние на сильфон. Тот в свою очередь размыкает или замыкает контакты, и таким образом холодильник самостоятельно включает режим охлаждения либо не работает.

В основном термореле разделяют на:

• Механические – более простые по конструкции. Легко заменить. Регулируют по температуре испарителя.
• Электронные – более сложные устройства, в которые добавлен блок управления и датчик температуры (полупроводниковый). Работают с высокой точностью и долговечны. Однако потребляют много электроэнергии и при замене могут возникнуть трудности. Регулируют по температуре воздуха.

Еще одна классификация которая делит модели термореле на такие группы:

• Термореле Т-112 (либо ТАМ-112, либо ТАМ-112-1М), Т-111, Т-110 – предназначены для холодильников с 1 камерой. Внешне они отличаются, но допускается замена термореле Т-110 на ТАМ-112. Температуры включения и выключения -12 и -14 градусов по Цельсию соответственно.
• ТАМ-133, ТАМ-133-1М, Т-133, Т-132, Т-130 – для холодильников с 2-мя камерами либо холодильных камер. Температурные параметры включения и выключения +4 и -14 градусов Цельсия.
• Т-145 и Т-144 в основном устанавливают в морозильных камерах. Температурные параметры включения и выключения -+20 и -24 градусов Цельсия.
• К-59 и К-57 производства RANCO – применяют в холодильниках «Стинол». Помимо этого в эту группу включают термореле ТАМ-145-1М и ТАМ-133-1М.

Срок службы термореле в среднем составляет около 5-ти лет. Как правило, при поломке эту деталь заменяют на новую. Желательно выбирать идентичную.

Признаки поломки температурного реле

Существует ряд признаков, свидетельствующих о выходе термореле из строя:

• нарушение цикличности в работе бытового прибора (агрегат работает длительное время без самостоятельного отключения);
• стремительное нарастание слоя инея в морозильной камере, появление наледи в холодильном отсеке;
• электроустройство долго не включается.

Такие проблемы могут говорить о неполадках в работе реле или являться следствием иных неисправностей рефрижератора (утечки хладагента, поломки мотора, нарушения герметичности двери и других).

Справка
Точную причину некорректной работы бытовой техники можно установить только после диагностики.

Снежная шуба в морозилке

При обнаружении на стенках морозильной камеры значительного слоя инея сначала убедитесь, что правильно выбран температурный режим, проверьте герметичность притвора дверцы камеры. Если всё в порядке – велика вероятность неисправности термореле.

После установки в морозилке заданной температуры вышедший из строя датчик не посылает сигнал на пусковое реле компрессора холодильника о необходимости завершения цикла охлаждения. Мотор продолжает работать, испаритель не успевает оттаивать, а внутри камеры быстро нарастает снежная корка.

Если рефрижератор оснащён двумя термостатами и независимой регулировкой температурного режима в отсеках, наледь может формироваться в морозилке и холодильном отделении.

Отключился и молчит

Причины отключения холодильника:

• внешние факторы (например, обесточивание из-за скачка напряжения, неисправность розетки, вилки или кабеля);
• поломка реле пуска мотора, электродвигателя;
• выход из строя терморегулятора.

Сломанное реле не реагирует на повышение уровня температуры в отделении холодильника, сигнал на пусковое реле не подаётся, мотор не включается.

Признак неисправности терморегулятора — полное отсутствие в холодильнике шумов, звуков, щёлканья, которые говорят о попытках включения мотора.

Не отключается самостоятельно

Причиной отсутствия отключения агрегата, кроме нарушения правил эксплуатации бытовой техники, неплотного прилегания двери, поломки пускозащитного реле, утечки хладагента, может быть неисправность термостата, который перестаёт подавать сигнал о необходимости прекращения работы компрессору. Мотор продолжает работать без остановки, что приводит к его перегреву и выходу из строя.

Управление и настройка инкубатора

При первом нажатии кнопки меню регулятор переходит в режим установки температуры, о чём свидетельствует МИГАНИЕ ТОЧКИ кнопками плюс или минус устанавливаем температуру, которую нужно поддерживать в инкубаторе по умолчанию стоит 37,4 градуса.

При втором нажатии кнопки меню устанавливаем гистерезис разницу между включением и отключением. Можно установить в приделах от 0 до 0,9 градуса. По умолчанию стоит 0,1 (нагреватель отключается например при достижении температуры 37,4 включается при температуре 37,3) режим отличается буквой «Г» в четвёртом разряде.

Следующее нажатие кнопки меню переходим в режим установки коррекции показания датчика температуры DS18B20, пределы установки от -0,9 до 0,9 соответственно, если -0,1 вычитаем 0,1 градуса от считываемого с датчика значения. По умолчанию это значение 0,0.режим отличается маленькой буквой «с» в четвёртом разряде.

Четвёртое нажатие кнопки меню переходим в режим установки паузы между включения двигателя поворота лотков. Время устанавливается в минутах, максимальное значение 999 минут. Режим отличается буквой «Н» в четвёртом разряде.

Пятое нажатие кнопки меню переводит регулятор в режим установки времени работы двигателя, задается в секундах. Максимальное значение 999 секунд. Режим отображается большой буквой «С» в четвёртом разряде.

Шестое нажатие кнопки меню переводит регулятор в рабочий режим с сохранением всех изменений в энергосберегающую память контроллера. В общим сохраняются все настройки, которые вы сделали. И инкубатор готов к работе.

  Особо тут рассказывать нечего.

Из плюсов данной схемы. Простота сборки. При достижении температуры на датчике 40 градусов питание схемы отключится, и инкубатор выключится полностью. Для включения инкубатора необходимо передёрнуть шнур питания

Из минусов. При обрыве либо любой другой неисправности датчика инкубатора нагреватель не отключится! Неудобное меню настройки параметров работы инкубатора.

Рисунок печатной платы. Индикатор ставится со стороны печатных проводников (индикатор управления инкубатором) Тут же на рисунке изображена и плата для измерителя влажности. (индикатор измерителя влажности ставится с лицевой стороны платы ) Схема инкубатора и схема измерителя влажности, были взяты из разных источников, поэтому это две разные независимые схемы, которые объединены в одну, только на печатной плате.

  Управление влажностью инкубатора производится, большим или меньшим открытием вентиляционных отверстий в инкубаторе, либо большим, меньшим добавлением воды в латок с водой. Других способов управления влажностью в инкубаторе нет.

Настройка температуры, точность датчика температуры, и управление двигателем лотка переворота яиц. Всё это настраивается в соответствующем меню с помощью кнопок + —

Для тех, кто будет прошивать МК серии PIC для облегчения подключения программатора к МК, вот вам распиновка выводов МК серии PIC.

P.S. Если в рисунке схемы найдёте ошибки, ориентируйтесь по печатной плате, они 100% рабочие печатки (проверено неоднократным повторением схемы).

Автором схемы инкубатора и прошивки для него является: Оспанов Е.М.

Автором схемы измерителя влажности и прошивки для него является: Колтуник Ю.Ю.

Ссылка на страничку сайта автора измерителя влажности. http://www.kondratev-v.ru/izmereniya/elektronnyj-gigrometr-dlya-inkubatora.html#comment-2343

Что ещё сказать. По поводу целесообразности самостоятельной сборки, подобного инкубатора с нуля. Это спорный вопрос. Так как на том же Али экспресс , готовый терморегулятор W1209 , стоит как, одна МК PIC16F628A.

СтатьяСкачать

Видео о постройке инкубатора.

Устройство и принцип работы терморегулятора

Электронный термостат холодильника включает в себя температурные датчики (несколько – для разных камер) и управляющий модуль.

Принцип работы механического терморегулятора основан на изменении величины давления фреона в капиллярной трубке в случае понижения или повышения температурного значения. Основные части устройства:

• гофрированный сильфон с фреоном или другим хладагентом,
• трубочка, прикрепленная к испарителю,
• пружина,
• ручка регулятора,
• пластина,
• электрические контакты,
• корпус.

В целом устройство работает следующим образом. Как только температура в камере становится выше установленного предела , давление хладагента в трубке повышается, сильфон давит на пластинку, происходит замыкание контактов и подключение к цепи компрессора. Спустя время значения давления и температуры становятся ниже, происходит размыкание контактов и выключение компрессора.

На усилие, которое нужно приложить, чтобы сомкнуть или разомкнуть контакты, влияет пружина с присоединённой к ней ручкой регулятора. Поворачивая ручку, пользователь натягивает или ослабляет пружинку, и в результате для подключения или отключения компрессора требуется разное по интенсивности усилие. Таким образом можно регулировать степень охлаждения в камерах.

Месторасположение терморегулятора может быть как внутри, так и снаружи рефрижератора. В первом случае узнать термореле можно по маленькому пластиковому корпусу, установленному на панели. Если же устройство расположено снаружи, то выше двери рефрижератора, но в обоих вариантах – рядом с ручкой регулировки температуры.

↑ Схема моего терморегулятора

Теперь есть «время на подумать» и поискать вдохновения в Интернете для разработки полноценного терморегулятора. Что в итоге я выяснил: • компрессор может работать часами, но не сутками, ему нужен отдых; • после выключения компрессора, нужно минимум 5-10 минут перед повторным запуском.

В остальном, есть простор для творчества.

Тут всё просто. Есть реле RL1 на ток в 16А на каждую группу, управляющую компрессором. Ключ Q1 управляет этим реле, получая команды от микроконтроллера U1. МК тактируется от кварца в 4 МГц.

Кнопки управления всего две, это «PLUS» и «MINUS», подтянуты они к плюсу питания и зашунтированы ёмкостями С4 и С5, для избавления от дребезга контактов.

Используется цифровой термодатчик U1 ds18b20, работающий по однопроводному протоколу.

Вся индикация — на семисегментном LED индикаторе с общим анодом, работающим в динамическом режиме. Светодиод «WORK» это индикатор состояния компрессора, который показывает, включен он или нет.

Питание взял от готового импульсника, на выходе которого, снимается 12В на реле и 5В на всё остальное.

Осталось ознакомиться со схемой холодильника и приступить к разработке логики управления компрессором.

В итоге, клеммы с термостата SK будут отключены и перенаправлены на контакты моего реле.

↑ Результаты проделанной работы

На мой взгляд, выглядит всё круто и аккуратно. Мама очень довольна изобретением и боится нажимать на кнопки, что бы без привычки ничего не сломать. Выставил температуру в +4,5° и гистерезис в 1,5°. Итого вышло, что холодильник включается при +6° и выключается при +3°. По времени вышло, что компрессор работает 10 минут и отдыхает 55 минут, а это 0,15 рабочего времени. В Интернете сказано, что диапазон соотношение цикла работы/отдыха в 0,2-0,9 считается нормальным. Думаю, моя цифра показывает, что экономия электроэнергии находится на высоком уровне.

Это был интересный опыт в решении данной проблемы, которая возникает у многих владельцев старых холодильников.

Принцип работы устройства

Прямое назначение терморегулятора в холодильном агрегате – удержание заданного потребителем температурного режима. В компрессионных холодильных устройствах терморегулятор включает и выключает двигатель компрессора, а в абсорбционных – нагреватель. Устройство, регулирующее температуру в охлаждающих камерах, причисляется к манометрическим конструкциям. Это означает, что работа агрегата зависит от нестабильности давления его наполнителя (обычно газа) при колебании температуры.

Механический терморегулятор – это рычажное устройство, в котором есть силовой рычаг и контактная схема. Упругий элемент (трубчатый сильфон) терморегулирующей системы и пружина производят воздействие на силовой рычаг. Электрическую часть устройства от механической отделяет электроизолирующая прокладка.

Рабочие условия для фреона – концентрированный пар, давление которого зависит от температурных условий. В окончании трубки скапливается уже жидкий газ. Отрезок трубки, в которой происходит раздел парообразного фреона и жидкого, реагирует на колебания температуры. Именно этот отрезок находится в зоне охлаждения.

Как это работает?

В любом двигателе используется два контура:

В обоих находится охлаждающая жидкость. Однако, после старта двигателя, она нагревается только по «малому» кругу. Так мотор быстрее наберет свою рабочую температуру, которая, как известно, составляет 80-90 градусов Цельсия. Малый круг – это теплообменник печки и непосредственно сам двигатель. Ко второму контуру относят радиатор с патрубками, который имеет большую площадь охлаждения. Находится этот радиатор перед двигателем. Дополнительно забор воздуха обеспечивает специальная крыльчатка. Это может быть вискомуфта либо электровентилятор. Но работа этих элементов уже не зависит от термостата (здесь задействуется температурный датчик или приводной ремень коленчатого вала).

Как видите, устройство имеет простой принцип работы. Однако и этот механизм иногда дает сбои. Признаки неисправности термостата, на «Рено Логан» установленного, всегда сопровождаются перегревом. Но обо всем по порядку. Итак, ниже рассмотрим основные симптомы и признаки неисправности термостата.

«Логан» 1.6 имеет медный термостат. Его срок службы довольно большой (10 и более лет). Но при его неисправностях не стоит медлить с заменой.

Советы спецов по ремонту

Перед заменой реле (снятием панелей, кожуха и корпуса, отсоединением проводов и других операций) запоминайте, записывайте последовательность действий или фотографируйте каждый этап демонтажа – это пригодится при сборке бытового прибора.
Соблюдайте крайнюю осторожность и аккуратность в обращении с сильфонной трубкой: эту деталь легко повредить, а неправильное положение элемента, допущение перегибов приводит к некорректной работе холодильника.
Недопустимо выполнять пайку проводов реле к клеммам – это может привести к выходу из строя элемента, пробою изоляции, замыканию на металлический корпус бытового прибора.

От корректности работы термостата зависит режим работы компрессора холодильника. Неисправность температурного реле приводит к скорому выходу из строя техники, поэтому при первых признаках поломки функционального узла его нужно отремонтировать или заменить.

Справка для покупателей

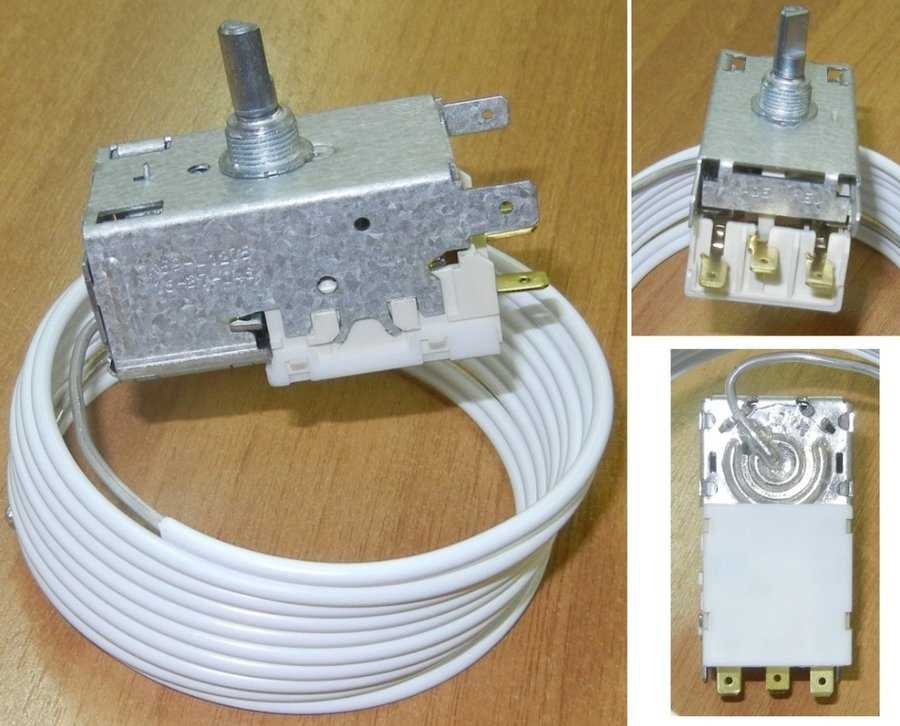

Если вы хотите купить «Терморегулятор К-59 L1275 (длина капилляра 2,5м)», но у вас возникли сложности с оформлением заказа, обращайтесь к нашим менеджерам по номеру телефона +7 (4812) 54-27-25.

1. Найдите тестовый товар с НДС (картинка снизу).

2. Нажмите кнопку «в корзину» — перейдите в корзину — нажмите кнопку «оформить заказ».

3. Выберите способ доставки и платежа.

4. На следующем этапе Вы можете зарегистрироваться как ГОСТЬ или КЛИЕНТ с указанием адреса доставки. В этом случае Вам придет письмо (счет на оплату). Счет на оплату ни к чему не обязывает.

Как заказать товар, если его нет в наличии

1. Пройдите регистрацию (авторизацию)

2. Найдите тестовый товар с НДС (картинка снизу) или любой другой.

2. Нажмите кнопку «Под заказ» — перейдите в корзину «Товары под заказ» — убедитесь, что товар в корзине.

5. На вкладке ТОВАРЫ ПОД ЗАКАЗ будет список товаров, которые Вы хотите приобрести — Вы можете задать ему название (только нажмите кнопку «сохранить»)

6. Распечатайте заказ или нажмите кнопку @ ПОДЕЛИТЬСЯ и отправьте нам сообщение на электронную почту.

7. После Вам поступит сообщение — предзаказ по товару возможен или нет.

ТЕХНОКЛИМАТ 67 — 81 — 10

• Вы здесь:
• Главная
• ЛИЧНЫЙ КАБИНЕТ
• Вопрос — Ответ
• Как самостоятельно подключить терморегулятор холодильника?

Настройка корректора температуры

Настраиваем термостат

Настройку провёл для точности работы. Калибровка термостата. Есть два способа: измерить температуру тающего льда или снега это 0ºС или измерить температуру кипящей воды это 100ºС. Мой датчик показал +2ºС в банке с мокрым снегом. Ввёл коррекцию — 2ºС. Модуль стал показывать разумные 0ºС.

Модуль термостата W1209 после доработки встроил в тепловентилятор. Который весьма успешно работает до сих пор, выполняя функцию поддержания температуры в помещении.

Основные достоинства модуля: полный комплект для установки, широкий диапазон настроек и возможность калибровки. А самое главное достоинство — его цена (наверное дешевле при таком функционале не бывает). Далее смотрите видео.

Устройство и принцип действия терморегулятора

Термостат — это реле, включающее и отключающее холодильник в зависимости от температуры в камерах. С одной его стороны выходит герметичная сильфонная трубка, заполненная хладагентом, на противоположной стороне расположены клеммы для присоединения проводов. Конец трубки прикрепляется к испарителю.

Терморегулятор холодильника Индезит.

При повышении температуры — давление в трубке повышается за счёт расширения хладагента, что приводит к замыканию контактов, включающих компрессор. После понижения температуры — давление падает, что приводит к размыканию контактов. Значение температуры, при котором переключаются контакты, зависит от натяжения пружины, воздействующей на них. Её усилие регулируется поворотом ручки установки температуры. Таким термостатом оснащён холодильник Ока, Атлант и другие модели с механическими терморегуляторами.

Механический терморегулятор.

На многих современных моделях используется электронное регулирование температуры. Оно состоит из модуля управления и нескольких датчиков, контролирующих температуру в разных зонах, иногда на каждой полке. Для ремонта такой системы потребуются глубокие познания в электронике или вызов мастера.

Схема терморегулятора — второй вариант

Немного поразмыслив пришел к выводу, что возможно сюда присоединить тот же контроллер, что и на паяльной станции, но с небольшой доработкой. В процессе эксплуатации паяльной станции были выявлены незначительные неудобства: необходимость перевода таймеров в 0, и иногда проскакивает помеха которая переводит станцию в режим SLEEP. Учитывая то, что женщинам ни к чему запоминать алгоритм перевода таймера в режим 0 или 1 была повторена схема той же станции, но только канал фен. А небольшие доработки привели к устойчивой и «помехонекапризной» работе терморегулятора в части управления

При прошивке AtMega8 следует обратить внимание на новые фьюзы. На следующем фото показана термопара К-типа, которую удобно монтировать в духовке

Работа регулятора температуры на макетной плате понравилась — приступил к окончательной сборке на печатной плате.

Закончил сборку, работа тоже стабильная, показания в сравнении с лабораторным градусником отличаются порядка на 1,5°C, что в принципе отлично. На печатной плате при настройке стоит выводной резистор, пока что не нашел в наличии SMD такого номинала.

Светодиод моделирует ТЭНы духовки. Единственное замечание: необходимость создания надежной общей земли, что в свою очередь сказывается на конечный результат измерений

В схеме необходим именно многооборотный подстроечный резистор, а во-вторых обратите внимание на R16, его возможно тоже необходимо будет подобрать, в моём случае стоит номинал 18 кОм. Итак, вот что имеем:

В процессе экспериментов с последним терморегулятором появились ещё незначительные доработки, качественно влияющие на конечный результат, смотрим на фото с надписью 543 — это означает датчик отключен или обрыв.

И наконец переходим от экспериментов до готовой конструкции терморегулятора. Внедрил схему в электроплиту и пригласил авторитетную комиссию принимать работу Единственное что жена забраковала — маленькие кнопки на управлении конвекцией, общее питание и обдув, но это решаемо со временем, а пока выглядит вот так.

Регулятор заданную температуру держит с точностью до 2-х градусов. Происходит это в момент нагрева, из-за инертности всей конструкции (ТЭНы остывают, внутренний каркас выравнивается температурно), в общем в работе схема мне очень понравилась, а потому рекомендуется для самостоятельного повторения. Автор — ГУБЕРНАТОР.

Правила безопасности, которые следует соблюдать при проверке

Холодильник – крупный бытовой прибор, для работы которого требуется высокое напряжение. Есть три основные угрозы, которые потенциально имеют место быть, если вы решили отремонтировать ваш холодильник:

• удар электрическим током (высокое напряжение оказывается на контактах реле, терморегулятора, на обмотках компрессора);
• удар электрическим током (короткое замыкание внутри электропроводки холодильного устройства, в следствии попадания открытых частей проводки на металлический корпус);
• обморожения из-за попадания на кожу хладагента.

Любой, кто решил ремонтировать терморегулятор (или любой другой компонент холодильника) должен принимать серьезные меры предосторожности. Не следует проводить работы в то время, когда холодильник включен в сеть: обязательно обесточивайте устройство

В результате (или в процессе) проведения ремонтных работ, образуются контакты проводки, которые следует соединить друг с другом. Все соединения должны быть должным образом изолированы. Необходимо непрерывно проверять наличие напряжения на всех поверхностях, способных проводить ток – корпус, внутренние элементы холодильной камеры и пр.).

Все инструменты (отвертки, пассатижи, клеммы мультиметров) должны иметь изолированные ручки.

Что такое терморегулятор и зачем он нужен

Для начала разберемся, что же это, собственно, такое. Термостат — это такой прибор, который контролирует t˚C в вашем рефрижераторе и подает сигналы компрессору, заставляя его включаться и выключаться в зависимости от степени охлаждения в камере. Работает он очень просто. Терморегулятор — это реле. На одной его стороне расположена особая герметично запаянная трубочка, наполненная фреоном. С другой стороны — контакты электроцепи, с их помощью происходит управление компрессором.

Принцип работы

Работает все очень просто. Конец капиллярной трубки крепится на испаритель. Поскольку она наполнена хладагентом, например, фреоном, то при повышении t˚C внутри холодильной камеры давление в ней возрастает. От этого замыкаются соответствующие контакты реле и включается компрессор. Через некоторое время t˚C в холодильном отсеке понижается, давление в трубке сильфона падает и контакты размыкаются. Компрессор выключается.

Еще одной важной составляющей терморегулятора является пружинка, сжимающая и разжимающая его контакты. Именно от нее зависит, как и когда они будут срабатывать

Например, для того чтобы разомкнуть контакты при маленьком давлении в системе (низкой t˚C) нужно меньше усилий, для большого — больше. Сила натяжения пружинки регулируется при помощи ручки переключения терморегулятора. Именно так в холодильнике «Атлант» и других моделях с механическим управлением изменяется температурный режим.

В некоторых моделях рефрижераторов установлен электронный терморегулятор. Он состоит из температурного датчика и модуля управления. В современных моделях может быть установлено несколько датчиков, для каждой зоны охлаждения. Если ваш холодильник имеет электронный режим управления температурой, для его ремонта могут понадобиться специальные знания.

Как правильно заменить термостат?

• Корпус холодильника следует частично разобрать. Это позволит получить доступ к термостату, чтобы произвести его замену. В различных моделях холодильников делается это разными способами. Иногда нужно снять верхнюю крышку, а порой достаточно лишь снять блок управления.
• Чтобы снять термостат, необходимо отсоединить его контакты. Эта процедура может отличаться. Это зависит от того, какой тип управления используется в холодильнике — электронный или же электронно-механический.
• Неисправный регулятор температуры следует заменить исправным. Помимо этого устанавливается термопара, а также сенсор. Подбирать новый прибор следует таким образом, чтобы его характеристики, совпадали с теми, что имело устройство установленное на заводе изначально. Провода можно просто скрутить или же припаять их между собой. После чего на месте соединения должна быть установлена термоусадочная трубка. Это не даст разорваться проводам в месте соединения, а также предохранит от воздействия влаги. Новый регулятор нужно проверить на работоспособность, если всё в норме, то на нём следует выставить требуемый уровень температуры.
• Собирать холодильную установку необходимо в обратном порядке. После того, как сборка будет завершена, нелишним будет ещё раз проверить термостат.

Если вся технология по замене терморегулятора соблюдена, то даже право на гарантийное обслуживание не будет потеряно, а устройство будет ещё длительное время работать без сбоев.

Итоги

Терморегулятор является важным элементом устройства холодильника, так как он поддерживает правильный температурный режим внутри камер. При подозрении на его неисправность вы можете выполнить простые действия по проверке его функционирования. Если она подтвердит поломку, то при отсутствии опыта в ремонте холодильников вызовите мастера, который установит новую или взаимозаменяемую деталь.

Видео: Как проверить термостат (терморегулятор) на холодильнике

Ремонт бытовой техники своими руками помогает экономить денежные средства. При наличии навыков можно самостоятельно выполнять даже сложные работы. Чтобы проверить терморегулятор холодильника в домашних условиях, нужно разбираться в устройстве прибора и знать правила безопасности.
