Что такое симистор (триак) и как он работает. проверка мультиметром

Использование микросхемы К1182 ПМ1

Для построения тиристорных и симисторных регуляторов выпускается специальная микросхема К1182 ПМ1. На кристалле микросхемы реализована почти законченная схема фазового регулятора мощности.

Два тиристора включены параллельно и навстречу друг другу. Их управляющие входы подключены чрез развязывающие диоды к выходу блока управления. Встроенный диодный мост вырабатывает напряжение питания для блока управления.

На выводы AC1 и AC2 подается напряжение 220 В. К выводам UST1+ и UST2+ подключаются конденсаторы, формирующие задержку включения тиристоров. К выводам С+ и C- подключается элемент управления — переменный резистор или RС цепочка.

Ниже приведены рекомендованные производителем схемы включения маломощных нагрузок непосредственно к микросхеме.

При необходимости подключения мощных нагрузок используются внешние тиристоры или симисторы.

Вариант с двумя тиристорами.

Вариант с симистором.

Микросхема выпускается в трех типах корпусов:

  • 16 выводной Power DIP-(12+4);
  • 8 выводной DIP-8;
  • 8 выводной планарный SO-8.

Собрать симисторный регулятор мощности своими руками может любой радиолюбитель.

Как он работает и для чего нужен

Симистор является полупроводниковым прибором. Его полное название – симметричный триодный тиристор. Его особенность – возможно проводить ток в обе стороны. Данный элемент цепи имеет три вывода: один является управляющим, а два других силовыми. В этой статье мы рассмотрим принцип работы, устройство и назначение симистора в различных схемах электроприборов. В таблице ниже представлены характеристики популярных симисторов:


Таблица характеристик популярных симисторов.

Конструкция и принцип действия

Особенность симистора является двунаправленной проводимости идущего через прибор электрического тока. Конструкция устройства строится на использовании двух встречно-параллельных тиристоров с общим управлением. Такой принцип работы дал название от сокращенного «симметрические тиристоры». Поскольку электроток может протекать в обе стороны, нет смысла обозначать силовые выводы как анод и катод. Дополняет общую картину управляющий электрод. В симисторе есть пять переходов, позволяющих организовать две структуры. Какая из них будет использоваться зависит от места образования (конкретный силовой вывод) отрицательной полярности.


Симистор.

Оптосимистор — удобный метод управления мощным симистором микроконтроллером

Так как симистор проводит ток в обоих направлениях, то по отношению к его основным терминалам, управляющий ток может находится в четырёх квадратах.

Можно это также представить в виде таблицы:

В datasheet приводят, в каких квадрантах управляется конкретный симистор и какой для этого нужен ток. Например, выбранный симистор управляется во всех 4-х квадрантах. Но при этом различается управляющий ток и защитные свойства от ложных срабатываний.

Видно, что 4-ый квадрант самый невыгодный. Управляющий ток резко возрастает. Также и защитные свойства при таком управлении падают.

Отсюда следует вывод, что при управлении микроконтроллером лучше управлять в 1-3 квадранте.

Если управление прямое, то МК необходимо уметь менять полярность вывода, что сложно, или иметь общее с терминалом A1 плюсовое питание (управление будет во втором и третьем квадранте). Второй вариант не сложно реализовать при конденсаторном источнике питания. В этом appnote AN2986 подробно рассматривается этот случай.

Второй вариант — управлять через оптосимистор. Таких устройств довольно много и они стоят недорого. Например — MOC3041. Есть оптосимисторы со встроенной схемой контроля перехода через ноль, они могут выключаться только около нуля. Такой нам и нужен для схемы управления полными периодами. А есть без этой схемы. С их помощью можно управлять фазовым методом.

Схема управления с использование оптосимистора получается такая:

само устройство внутри выглядит так:

Управление в этом случае получается одной полярности с терминалом A2, то есть в первом и третьем квадранте.

Дополнительно оптосимистор изолирует схему работы микроконтроллера от сети, что уменьшает помехи, и повышает надёжность прибора. Если нет требований к компактности прибора, то рекомендуем использовать оптосимисторы для управления другими более мощными симисторами.

Развитие технологий

Особенностью 4-квадрантных симметричных тиристоров считается их ложное включение, что может послужить причиной к выходу из строя. Это требует использования дополнительной предохранительной цепочки, содержащей разнообразные компоненты.

Относительно недавно были изобретены 3-х-квадрантные приборы, какие обладают нужными достоинствами:

  1. За счёт снижения числа требуемых компонентов, плата сделалась ещё более малогабаритной.
  2. Как следствие, понижение потерь усилия и снижение стоимости готового продукта.
  3. При отсутствии демпфера и дросселя стало возможно применять симметричные тиристоры в цепях с высокой частотой.

А также упрощение схемы разрешило применять 3-х-квадрантный симистор в нагревательных устройствах: подобная система меньше нагревается и не реагирует на находящуюся вокруг температуру.

Где используется и как выглядит

Чаще всего симистор используется для коммутации в цепях переменного тока (подачи питания на нагрузку). Это удобно, так как при помощи напряжения малого номинала можно управлять высоковольтным питанием. В некоторых схемах ставят симистор вместо обычного электромеханического реле. Плюс очевиден — нет физического контакта, что делает включение питания более надежным. Второе достоинство — относительно невысокая цена. И это при значительном времени наработки и высокой надежности схемы.

Минусы тоже есть. Приборы могут сильно нагреваться под нагрузкой, поэтому необходимо обеспечить отвод тепла. Мощные симисторы (называют обычно «силовые») монтируются на радиаторы. Еще один минус — напряжение на выходе симистора пилообразное. То есть подключаться может только нагрузка, которая не предъявляет высоких требований к качеству электропитания. Если нужна синусоида, такой способ коммутации не подходит.

Заменить симистор можно двумя тиристорами. Но надо правильно подобрать их по параметрам, да и схему управления придется переделывать — в таком варианте управляющих вывода два

По внешнему виду отличить тиристор и симистор нереально. Даже маркировка может быть похожей — с буквой «К». Но есть и серии, у которых название начинается с «ТС», что означает «тиристор симметричный». Если говорить о цоколевке, то это то, что отличает тиристор от симистора. У тиристора есть анод, катод и управляющий вывод. У симистора названия «анод» и «катод» неприменимы, так как вывод может быть и  катодом, и анодом. Так что их обычно называют просто «силовой вывод» и добавляют к нему цифру. Тот который левее — это первый, который правее — второй. Управляющий электрод может называться затвором (от английского слова Gate, которым обозначается этот вывод).

Как происходит управление симистором: основные принципы

Электронные элементы (диоды, транзисторы, тиристоры, триаки) создаются под различные задачи, имеют разное количество полупроводниковых слоев. Понять принципы управления триаком нам поможет метод освоения информации от простого к сложному.

Основы протекания тока в полупроводниках я уже описывал ранее. У диода, состоящего из двух «p» и «n» переходов носителями зарядов выступают дырки и электроны.

При прямом подключении источника напряжения с нагрузкой образуется ток, а при обратном — прекращается. Этот процесс наглядно описывается вольт-амперной характеристикой (показана справа).

Такой алгоритм заложен в работу одного p-n перехода. По мере усложнения конструкции элементов их количество понемногу увеличивается.

Схема включения транзистора: 2 типа конструкций

Для начала уточняю возможности биполярных моделей.

Как работает биполярный транзистор

В работе этого ключа участвует два полупроводниковых перехода. Биполярный транзистор создается с одной из двух возможных структур:

Кратко привожу пример устройства и работы по первому варианту.

В правой части картинки показаны характеристики зависимости токов через эмиттер и коллектор от приложенного напряжения на участках цепи эмиттер-база и коллектор-база.

Преимущества использования симисторов

  • Увеличение разрешенной критической величины напряжения коммутации, что разрешает управления большими реактивными нагрузками без существенных сбоев в коммутации. Это позволяет уменьшить число компонентов, размеры печатной платы, снизить цену и убрать потери на рассеивание энергии демпфером.
  • Повышение критической величины изменения тока коммутации, что повышает качество работы на высокой частоте для несинусоидального напряжения.
  • Большая чувствительность к высокой температуре рабочего процесса.
  • Высокое значение допустимого напряжения снижает стремление к самовключению из состояния отсутствия проводимости при большой температуре, что разрешает их использование для резистивных нагрузок по управлению бытовой и нагревательной техникой.
  • Долговечность симистора, обусловленная рабочими температурными перепадами, отличается практически неограниченным ресурсом.
  • Отсутствие искрообразования и возможность управления в момент нулевого тока в сети, что снижает электромагнитные помехи.

Основные достоинства семистора:

  1. большая частота срабатывания для высокой точности управления;
  2. высокий ресурс по сравнению с релейными электромеханическими устройствами;
  3. возможность добиться небольших размеров приборов;
  4. отсутствие шума при включении и отключении электроцепей.

Силовая электроника, с использованием  симисторов, разработанная отечественными производителями благодаря своим качественным показателям может составить западным фирмам высокую конкуренцию.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Регулятор для индуктивной нагрузки

Тех, кто попытается управлять индуктивной нагрузкой (например, трансформатором сварочного аппарата) при помощи выше указанных схем, ждет разочарование. Устройства не будут работать, при этом вполне возможен выход из строя симисторов. Это связано с фазовым сдвигом, из-за чего за время короткого импульса полупроводниковый ключ не успевает перейти в «открытый» режим.

Существует два варианта решения проблемы:

  1. Подача на управляющий электрод серии однотипных импульсов.
  2. Подавать на управляющий электрод постоянный сигнал, пока не будет проход через ноль.

Первый вариант наиболее оптимален. Приведем схему, где используется такое решение.

Схема регулятора мощности для индуктивной нагрузки

Как видно из следующего рисунка, где продемонстрированы осциллограммы основных сигналов регулятора мощности, для открытия симистора используется пакет импульсов.

Осциллограммы входного (А), управляющего (В) и выходного сигнала (С) регулятора мощности

Данное устройство делает возможным использование регуляторов на полупроводниковых ключах для управления индукционной нагрузкой.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

  1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
  2. Собрать специальную схему.

Алгоритм проверки омметром:

  1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
  2. Устанавливаем кратность на омметре х1.
  3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
  4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
  5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.


Схема простого тестера для симисторов

Обозначения:

  • Резистор R1 – 51 Ом.
  • Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
  • Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
  • Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

  1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
  2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
  3. Жмем SB2, лампа гаснет (устройство закрылось).
  4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
  5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.


Схема для проверки тиристоров и симисторов

Обозначения:

  • Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
  • Емкости: С1 и С2 – 100 мкФ х 10 В.
  • Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

  1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
  2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
  3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
  4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

  • Выполняем пункты 1-4.
  • Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Схема включения

Схема управления может выглядеть по-разному, но в простейшем случае схема включения тиристорного ключа имеет вид, показанный на рисунке 2.

К аноду присоединена лампочка L, а к ней выключателем К2 подключается плюсовая клемма источника питания G. B. Катод соединяется с минусом питания.

После подачи питания выключателем К2 к аноду и катоду будет приложено напряжение батареи, но тиристор остаётся закрытым, лампочка не светится. Для того чтобы включить лампу, необходимо нажать на кнопку К1, сигнал через сопротивление R будет подан на управляющий электрод, тиристорный ключ изменит своё состояние на открытое, и лампочка загорится. Сопротивление ограничивает ток, подаваемый на управляющий электрод. Повторное нажатие на кнопку К1 никакого влияния на состояние схемы не оказывает.

Для закрытия электронного ключа нужно отключить схему от источника питания выключателем К2. Этот тип электронных компонентов закроется, и в случае снижения напряжения питания на аноде до определённой величины, которая зависит от его характеристик. Вот так можно описать, как работает тиристор для чайников.

Полупроводниковая структура симистора

Структура симистора состоит из пластины, состоящей из чередующихся слоев с электропроводностями p- и n- типа и из контактов электродов основного и управляющего действия. Всего в структуре полупроводника содержится пять слоев p- и n-типа. Область между слоями называется p-n-переходом, который обладает нелинейной ВАХ с небольшим сопротивлением в обратном направлении, где минус – это n-слой, а плюс – p-слой и высокое значение сопротивления в обратном направлении. Пробой p-n-перехода происходит при напряжении равном несколько тысяч вольт.

Во время включения симистора в прямом направлении в работу вступает правая половина структуры. Левая область структуры выключена, она считается для тока, с обладанием очень высоким сопротивлением. Характеристики симистора динамического и статического плана при его действии в прямом направлении, при поступлении положительного управляющего сигнала соответствуют аналогичным характеристикам тиристора, работающего в прямом направлении.

По этой схеме к СЭУ прилагается напряжение со знаком плюс, относительно СЭ, а p—n-переходы j2 и j4 подключаются в прямом, а p—n-переходы j1 и j3 – в обратную сторону. Благодаря этому структура может рассматриваться, как структура тиристора, подключенная в обратном направлении, не принимающая участие в работе по пропусканию тока. В этом случае действие прибора определяется при помощи левой части структуры и представляет собой обратно ориентированную p—n—p—n структуру с добавочным пятым слоем n0 , который граничит со слоем p1.

Разновидности

Устройство работает по принципу размыкания, либо замыкания линии, передающей электричество. Напряженность магнитного потока задает замкнутое или разомкнутое положение

Примечательно, что не важно, откуда возникает магнитное поле. Оно может появляться как от электромагнита, так и постоянного магнита

Намагничивание в устройстве начинает происходить тогда, когда под действие попадают силовые линии. После этого, сила упругости преодолевается и притягивает контакты друг к другу. В итоге цепь замыкается.

В таком состоянии датчик будет находиться до тех пор, пока будет оставаться магнитное поле. После прекращения воздействия силовых линий контакты размыкаются. Чтобы произошло следующее замыкание, необходимо, чтобы создалось поле вокруг устройства снова.

Исходя из этого, специалисты считают геркон переключателем.

Замыкающие

Замыкающие по своему принципу работы постоянно находятся в разомкнутом состоянии. Для них это нормальное статичное положение, а контакты между собой не соединятся.

Переключающие

У такого типа в составляющей конструкции есть три вывода. При нормальном состоянии, когда отсутствует влияние электромагнитного поля, оба контакта замкнуты (один с другим). После появления поля, в одном контакте происходит замыкание, а тот, который замкнут нормально — размыкается.

Размыкающие

Размыкающие отличаются тем, что когда магнитное поле отсутствует, контакты соединяются между собой. Такой тип относят к нормально разомкнутым.

Типы по технологическим особенностям

Так как конструкций различных герконовых реле много, выделяют ряд характеристик. Благодаря ним можно отличать конкретный вид от остальных. К основным характеристикам относят:

  • Время отпускания — этот тот период времени от момента, когда ток в катушке пропадает, до перехода контактов в своё обычное положение. Промежуток времени — 0,2-1 мкс.
  • Уровень вибрации. Этот заданный уровень нельзя превышать, так как стеклянные колбы трескаются. Измерение величины вибрации происходит количеством колебания в секунду.
  • Время реакции. Промежуток времени, начинающийся с подачей тока, и завершаемый в момент размыкания или замыкания. Составляет примерно 0,5-2 мкс.
  • Допустимое показание. Мощность герконового датчика определяется из совокупности сечения контактов и материала. Измерение происходит в кВт и Вт.
  • Емкость контактов. Она может измеряться только тогда, когда контакты разомкнуты.

Сухие

Сухой выглядит как герметичный баллон, состоящий из стекла. Внутри него находятся контакты. К контактам относятся сердечники из магнита, они привариваются снаружи колбы, с торца. При этом ртуть в этом случае не добавляется.

Ртутные

При ртутном контакте в стеклянный корпус добавляются ртутные капли, благодаря которым смачивается деталь. При срабатывании геркона качество контакта улучшается. Благодаря такой системе можно избежать дребезга и вибрации в контактах. Это увеличит время срабатывания.

Симисторный регулятор мощности

Простой регулятор мощности для паяльника (лампы) на MAC97A

Простой регулятор мощности до 100Вт можно сделать всего из нескольких деталей. Его можно приспособить для регулирования температуры жала паяльника, яркости настольной лампы, скорости вентилятора и т.п. Регулятор на тиристоре получается по размерам сильно большой и конструктивно имеет недочеты и большую схему. Регулятор мощности на импортном малогабаритном симисторе mac97a (600В; 0,6А) можно коммутировать и более мощные нагрузки, простая схема, плавная регулировка, маленькие габариты.

Если у тиристора есть анод и катод, то электроды у симистора так охарактеризовать нельзя, потому что каждый электрод является и анодом и катодом одновременно. В отличие от тиристора, который проводит ток только в одном направлении, симистор способен проводить ток в двух направлениях. Именно поэтому симистор прекрасно работает в сетях переменного тока.

Как раз простой схемой, характеризующей принцип работы симистора служит наш электронный регулятор мощности.

После подключения устройства к сети на один из электродов симистора подаётся переменное напряжение. На электрод, который является управляющим с диодного моста подаётся отрицательное управляющее напряжение. При превышении порога включения симистор откроется и ток пойдёт в нагрузку. В тот момент, когда напряжение на входе симистора поменяет полярность он закроется. Потом процесс повторяется.

Чем больше уровень управляющего напряжения тем быстрее включится симистор и длительность импульса на нагрузке будет больше. При уменьшении управляющего напряжения длительность импульсов на нагрузке будет меньше. После симистора напряжение имеет пилообразную форму с регулируемой длительностью импульса.

В данном случае изменяя управляющее напряжение мы можем регулировать яркость электрической лампочки или температуру жала паяльника, а также скорость вентилятора.

Описание работы регулятора мощности на симисторе

При каждой полуволне сетевого напряжения конденсатор С заряжается через цепочку сопротивлений R1, R2, когда напряжение на С становится равным напряжению открывания динистора VD1 происходит пробой и разрядка конденсатора через управляющий электрод VS1 .

Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором. В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.

В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.

Диаграмма вольт-амперной характеристики (ВАХ) динистора DB3 изображена на рисунке:

Поскольку данный вид полупроводника является симметричным динистором (оба его вывода являются анодами), то нет разницы, как его подключать.

Характеристики динистора DB3

Кому нужно регулировать нагрузку более 100Вт, ниже представлена похожая схема более мощного регулятора на симисторе ВТ136-600.

Принципиальная схема регулятора на симисторе BT136-600

Приведенная схема регулятора мощности на симисторе рассчитана на достаточно большой ток нагрузки.

Если у Вас нет необходимых деталей и платы для сборки регулятора мощности на симисторе MAC97A6, Вы можете купить полный набор для его сборки в нашем магазине.

Симистор? Впервые слышу

Симистор — это один из подвидов тиристоров, который обычно состоит из множества тиристоров. По-другому его также называют симметричный симистор.

Из чего состоит этот симистор?

Симистор очень часто физики представляют в виде пятислойного полупроводника. Также бывают и изображения в виде 2 тиристоров. При этом, управление сильно отличается от того, как управляется включенные триодные тиристоры потому их и выделили в отдельную группу. Давайте теперь узнаем, как работает управление.

Управление симистором

Дело в том, что у обыкновенного тиристора есть как катод, так и анод, причем каждый из них выполняет строго определенную функцию, а вот у симистора все немного иначе. Представим, что у нас есть и катод и анод, но когда симистор подключен и работает, то катод становится анодом, а анод — катодом. Вот такое чудесное превращение. Именно поэтому мы не можем сказать, что они здесь присутствуют в явном виде и будет просто называть их выходами (электродами). Для того, чтобы точно не ошибиться, давайте будет называть выходы симистора условными катодом и анодом. Еще немного теории.

У симистора управление работает следующим образом: на входе полярность может быть либо отрицательной — это первый вариант. Второй вариант — это тот, когда она совпадает с полярностью на аноде, что встречается реже. Далее все просто — задаем нужную силу тока и ее хватает для отпирания симистора

Обратите внимание, что для тока специально сделан управляющий электрод, именно им мы и пользуемся для этой цели

Симистор схема

Теперь, когда мы уже знаем достаточно много о структуре симисторов и том, каким образом они обычно управляются, пришло время посмотреть, как они выглядят на схемах и что здесь есть интересного. Взгляните, например, на эту схему:

Здесь нам стоит сразу отметить, какие есть условные обозначения, чтобы дальше без проблем разбираться во всех схемах. Симисторы обычно имеют 3 электрода, один из которых — это затвор. Его обозначают через английскую букву G. Что, уже гораздо больше понимания, верно? Отлично! Теперь давайте разберемся со схемой немного другого симистора. Замечаете отличия? Да, ведь здесь симистор составлен из целых 2 тиристоров!

Ага, а почему же тогда это симистор? Почему нельзя было сюда поставить схему обычного эквивалентного тиристора? А все дело в том, что управляется такая схема несколько иначе.

Регулятор на симисторе

Теперь пришло время нам обсудить, каким образом симистор регулирует напряжение. Это на самом деле очень интересно. Смотрите. Как только симистор начинает работать, на один из его электронов сразу же подается напряжение, которое всегда является переменным. Далее на управляющий электрод дается отрицательный ток, который и будет управлять процессом. Как будет преодолен порог включения (он всегда известен заранее, в этом и удобство), симистор откроется и ток начнет проходить через него. Отметим, что симистор перестанет работать в тот момент, когда ток поменяет полярность (другими словами он закроется). Далее все идет цикл за циклом и повторяется.

Ага, вроде понятно. А что влияет на скорость открытия и закрытия симистора? Что влияет на силу на выходе? Здесь все опять же очень просто. При нарастании входного напряжения импульс на выходе также увеличивается. Соответственно, если на входе маленькое напряжение — то и на выходе импульс будет короткий. Приведем в пример обыкновенную лампочку с симистором. Чем больше подаем напряжения — тем ярче лампочка. Здорово, не так ли?

Режимы работы симистора

Симистор может работать как под воздействием отрицательного тока, так и под воздействием положительного. Всего выделяют четыре основных режима работы: все зависит от полярности и входного напряжения.

В чем главные достоинства симистора

Давайте рассмотрим симистор как реле. В такой роли у него много существенных преимуществ:

  • дешево. Да, это тоже плюс. Ну а что? Когда вам нужно сразу много, то будет очень хорошо, если потратить нужно будет меньше
  • служит очень долго (конечно же, по сравнению с другими приборами этого класса)
  • надежность из-за отсутствия контактов

Но есть у него и минусы

Конечно, идеальных приборов пока не придумали, поэтому здесь мы тоже не в праве их скрывать:

  • сильная чувствительность к высоким температурам
  • работает только на низких частотах (уж слишком долго он открывается и закрывается)
  • иногда бывают внезапные срабатывания из-за естественного внешнего электромагнитного воздействия

Особенности монтажа

Так же как и тиристоры, симисторы при работе греются, поэтому при сборке необходимо обеспечивать отвод тепла. Если нагрузка маломощная или питание импульсное (кратковременное подключение на промежуток менее 1 сек) допускается монтаж без радиатора. В остальных случаях необходимо обеспечить качественный контакт с охлаждающим устройством.

Есть три способа фиксации симистора на радиаторе: клепка, на винте и на зажиме. Первый вариант при самостоятельном монтаже не рекомендуется, так как существует высокая вероятность повреждения корпуса. Наиболее простой способ монтажа в домашних условиях — винтовой.

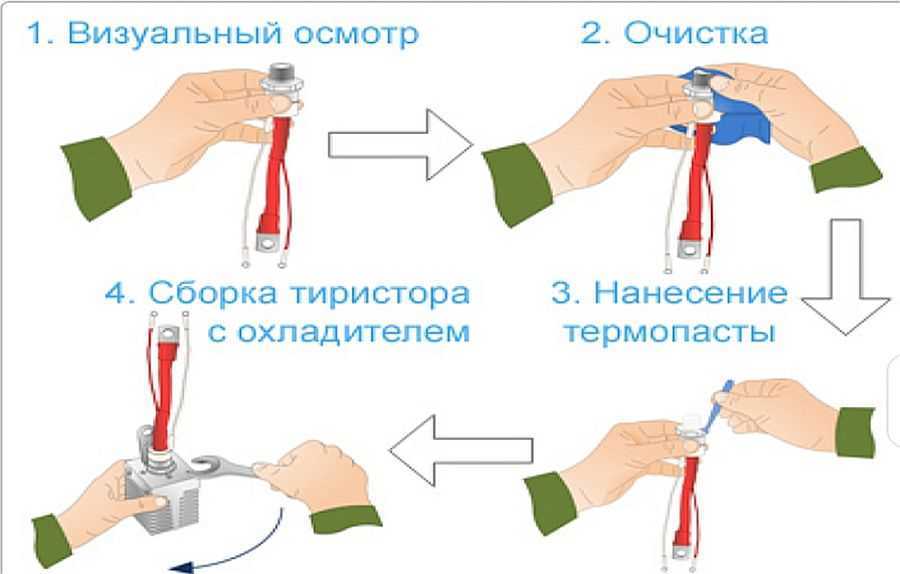

Порядок монтажа симистора

Перед тем, как начинают монтаж, осматривают корпус прибора и радиатора (охладителя) на предмет царапин и сколов. Их быть не должно. Затем поверхность протирают от загрязнений чистой ветошью, обезжиривают, накладывают термопасту. После чего вставляют в отверстие с резьбой в радиаторе и зажимают шайбу. Крутящий момент должен быть 0.55Nm- 0.8Nm. То есть, необходимо обеспечить должный контакт, но перетягивать тоже нельзя, так как есть риск повредить корпус.

Схема регулятора мощности для индуктивной нагрузки на симисторе

Обратите внимание, что монтаж симистора производится до пайки. Это снижает механическую нагрузку на отводы прибора

И еще: при установке следите за тем, чтобы корпус плотно прижимался к охладителю.

Принцип работы

И когда мы знаем, что такое геркон, разберем принцип его работы. Ближайшей аналогией по отношению к нему можно считать выключатель, потому что его конструкция представляет следующее: реле из двух токопроводящих сердечников, которые расположены в герметичном пространстве с инертной средой. Последнее необходимо для избавления от окисления.

Непосредственное же замыкание производится посредством размещения вокруг колбы управляющей обмотки. В нее поступает постоянный ток и, после того как подается питание, обмотка создает магнитное поле. Оно же оказывает действие на сердечники, что в итоге приводит к замыканию — это полный принцип действия геркона.

Следовательно, что при отключении питания нивелируется магнитный поток, а контакты размыкаются. Так надежность геркона, благодаря которой это устройство до сих пор имеет популярность, обусловлена никелированным трением контактов. Помимо, отсутствие какого-либо воздействия в незамкнутом состоянии фактически дает возможность моментального замыкания при необходимости.

Использование постоянных магнитов

Существует также альтернатива в виде использования постоянных магнитов. Их также еще называют магнитными герконовыми датчиками или поляризованными. Вот как он работает: электромагнит заряжает контакты одним и тем же потенциалом, что приводит к их отталкиванию друг от друга. Это в свою очередь размыкает цепь. Нюанс также в том, что в них три контакта: один стационарный и не имеет никакого воздействия магнита, а два других произведены из ферромагнитного сплава за счет чего производится замыкание и размыкание при воздействии магнитного поля.

Существует также несколько видов этого датчика:

  • замыкающий: в таком типе есть один разомкнутый контакт;
  • переключающий: есть один контакт, отвечающий за переключение;
  • размыкающий: есть один замкнутый контакт.

Однако это не единственные различия, что у них есть.

Отличия по конструкции

Помимо всего, герконовые — вне зависимости от типа — датчики, которые имеют различия по их технологиям исполнения. К таковым, как правило, относят:

  1. Сухие. Это простая конструкция, у которой есть очевидные недостатки в виде вибрации при замыкании и размыкании. В бытовом плане их проще выразить в щелчках или дребезге, что также может вызвать множественную коммутацию при передаче сигнала. Эффект весьма нежелательный, однако исправить его нельзя.
  2. Ртутные. Здесь же внутри конструкции есть немного ртути, что смачивает контакты и нивелирует вибрацию. Благодаря ей также производится снижение сопротивления у контакта.

Выбрать один идеальный не получится, потому у каждого есть свои недостатки. Здесь стоит посмотреть на условия использования оного.

Новый тип стабилизаторов напряжения

Симисторные и тиристорные стабилизаторы напряжения сегодня постепенно, но уверенно вытесняет с рынка новый тип устройств – инверторные стабилизаторы напряжения. Разработанные на в 2020 году, устройства получили самые высокие технические характеристики, среди которых:

  • повышенная точность стабилизации (2%);
  • чистый синус на выходе;
  • расширенный диапазон входного напряжения сети (90-310 В);
  • непрерывное регулирование сетевого напряжения;
  • мгновенная скорость срабатывания;
  • универсальное применение.

Больше информации об инверторных стабилизаторах напряжения нового поколения.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Семинар по технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
