Подключаем фотореле своими руками

Установка реле и заземление

В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем (фазовый провод, нулевой, заземление). Но для подключения ламп при электропроводке типа TN-C, соединение будет отличаться только тем, что отсутствует проводник PE.

Регулировка производится согласно установкам производителя. Перед тем, как подключить светильник обязательно проверяйте паспорт, сертификат и патент продавца, чтобы потом не пришлось делать капитальный ремонт проводки в квартире. Желательно установить в распределительный щит (шкаф) отдельный автомат на этот контроллер.

Купить фотореле можно в любом электротехническом магазине, цена напрямую зависит от марки и области действия (улица — ФР-601 ИЭК, ФР-602, фасады — ФРСУ-1-0 ухл 4.2, ФРСУ-2-0 и прочие типы). Наиболее популярны следующие модели ФР-1 12 вольт, УТФР-1М, CSM, LUNA 110 AL, TWS-1, TWS-1M, AWZ-30, ABB (АВВ), LXP-01, DLS-1/50, AZH-S, АС-7, РФС-11, ФБ-2-16А (диап. 2-4 кВт), ЛЮКС 2.


Фото — Подключение фотореле ФР-601

Основные технические характеристики

Но если она утеряна — ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.
Еще один большой плюс устройства ФР — возможность работы в цепях постоянного тока напряжением 12 В. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.
Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Порядок подключения Саморегулирующая подача освещения в помещение или во двор производится с помощью использования фотореле.
Если реле устанавливается вблизи осветительной лампы, то устройство следует закрепить таким образом, чтобы лучи света от нее не влияли на работу фоточувствительного сенсора. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. Установить подобное оснащение можно самостоятельно, без помощи электриков.
Прибор может быть выполнен в цельном корпусе со встроенным чувствительным элементом, либо с выносным датчиком. Многих волнует вопрос, как автоматизировать внешнее освещение жилья, чтобы лампы сами загорались с наступлением сумерек, и гасли с восходом солнца.

Они характеризуются вспомогательными клеммами, куда подсоединяются заземляющие провода. А с наступлением нового дня, освещенность увеличивается, контакты размыкаются, и источник искусственного света выключается.

Наличие возможности выполнения индивидуальных настроек. Способ размещения на элементах строительных конструкций или в электротехническом оборудовании. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Чтобы правильно подключить фотореле к светильнику с лампой ДРЛ, нужно добавить в схему дроссель или ПРА пускорегулирующий аппарат либо приобрести светильник со встроенным пускателем.

Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой. Через него происходит управление датчиком. Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Все соединения проводов должны быть в специальном герметичном монтажном коробе.
Как правильно подключить фотореле IEK для автоматического включения и отключения освещения

Устройство фотореле

В конструкции современных уличных фонарей предусмотрено устройство, позволяющее автоматически регулировать их работу. Такие приборы называются фотореле. В их основе лежит встроенный в электрощиток или выносной датчик. Последний располагается в отдельном герметичном корпусе, характеризующемся повышенной защищённостью от неблагоприятного действия внешних факторов.

Большинство реле имеет функцию программирования. Она позволяет отключать и включать светильники в разное время в зависимости от сезона. Благодаря установленным программам летом освещение автоматически выключается раньше, чем зимой.

Кроме автоматического режима работы, аппараты имеют ручной способ управления. С помощью встроенного выключателя специалист, обслуживающий оборудование, может самостоятельно управлять им при возникновении нештатных ситуаций либо в целях профилактической проверки.

Разные фотореле имеют неодинаковую чувствительность, которая при подключении регулируется с помощью разных сопротивлений. Регулирование порога отключения происходит с помощью резистора, управляющего начальным напряжением.

Устройство, содержащее фоточувствительный элемент внутри корпуса, автоматически включает освещение при наступлении сумерек и отключает его на рассвете. Имеет прозрачный и прочный корпус, который позволяет реагировать на солнечный свет и одновременно предохраняет от повреждений.

Некоторые реле такого типа дополнительно комплектуются таймером. На нём можно зафиксировать конкретный временной промежуток, по истечении которого механизм будет срабатывать, включая либо выключая освещение. Таймеры могут иметь разные запрограммированные промежутки. В одних моделях — час или день, в других — неделя, в третьих — год. Это позволяет выделять разные периоды (не только день или ночь, но также праздничные и выходные дни).

В отдельных приборах предусмотрено регулирование порога срабатывания с помощью специального переключателя. Когда он установлен на плюс, фотоэлемент сработает от малейшего затемнения (в грозу, пасмурную погоду). При переключении на минус он активируется только в ночное время.

Фотореле ФР-7Е | АльянсЭнерго

Фотореле типа ФР-7Е предназначено для автоматического включения и отключения по установленной освещенности уличного освещения или мест общего пользования, индивидуальных рабочих мест и т. п., а также для применения в качестве комплектующего изделия в устройствах промышленной автоматики.

Условия эксплуатации реле ФР-7Е

Диапазон рабочих температур – от -20°С до +45°С.

Относительная влажность окружающего воздуха до 93% при температуре 25°С.

Окружающая среда невзрывоопасная, не содержащая агрессивных паров и электропроводящей пыли в количестве, влияющем на параметры реле.

Технические характеристики реле ФР-7Е

Параметр Значение
Номинальное напряжения, В 220
Допустимые колебания напряжения питающей сети -15…+10%
Номинальная частота питающей сети, Гц 50 ±1
Потребляемая мощность, Вт, не более 5
Номинальный ток, при cosj ≥ 0.5, А 5
Коммутируемое напряжение, В 220 AC / 24 DC
Механическая износостойкость 1×106 циклов ВО
Электрическая износостойкость 5х105 циклов ВО
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее), при cosj ≥ 0.5, А 0.1А, @ 12В (не менее 5х105)5А, = 30В (не менее 9х104)5А, ~ 220В (не менее 9х104)
Допустимые режимы коммутации 1000 замыканий до 10А на время до 0.1с, с размыканием до 5А, 245В ~ или 30В= до 0.1Гц
Диапазон освещенности, при которой происходит срабатывание фотореле, лк * 10…50
Задержка от кратковременного затемнения (освещения), с 15
Защита IP 40 со стороны лицевой панели
Длина кабеля фотодатчика, м 1.5
Габаритные размеры, мм, не более 45х70х100
Масса, кг, не более 0.3
*По предварительному заказу устанавливается диапазон 5…10 лк

Устройство и работа реле ФР-7Е

Фотореле размещено в пластмассовом корпусе. Корпус состоит из основания с контактными зажимами и крышки. Схема изделия собрана на печатной плате. Резистор регулировки порога срабатывания фотореле смонтирован на лицевой панели.

К клемме 1 присоединяется фаза сети 220В, к клемме 2 присоединяется ноль.

Фотодатчик присоединяется к клеммам 3, 4, причем к клемме 4 присоединяется экран фотодатчика (вывод белого цвета).

При включении питания, если освещенность датчика выше установленного порога срабатывания, зажигается светодиод на лицевой панели реле. При снижении освещенности датчика ниже установленного порога срабатывает выходное реле и светодиод гаснет.

Для монтажа кабеля с фотодатчиком при использовании специального патрона необходимо:

  • Открутить колпачок (поз. №1).
  • Надеть корпус сальника на кабель (поз. №3), так чтобы корпус фоторезистора (поз. №2) зафиксировался в лепестках цанги. Затем завинтить колпачок обратно.
  • Подготовить отверстие диаметром 16мм; продеть в отверстие кабель со стороны выводов; надеть на кабель фиксирующую гайку (поз. №4) и затянуть ее на корпусе кабельного сальника.

ВНИМАНИЕ! Не допускается попадание света от источников, управляемых фотореле, во входное окно фотодатчика. Это приведет к неправильным срабатываниям фотореле

Не допускается загрязнение входного окна, механические повреждения фотодатчика.

Настройка порога срабатывания осуществляется вращением регулировочного винта на лицевой панели фотореле.

Для исключение сбоев в работе реле при коммутации индуктивной нагрузки (электромагнит, электромагнитный клапан и др.), подключите непосредственно к клеммам нагрузки помехоподавляющую цепь в виде последовательно соединенных резистора 100…200 Ом 2Вт и неполярного конденсатора 0.1…0.22 мкф 630В.

Схема подключения реле ФР-7Е

  • Рекоммендуемая схема включения фотореле при мощности нагрузки до 300Вт (исключая лампы ДРЛ)
  • FR1 — фоторезистор

FU1 — предохранитель

HL1 — лампа
Рекоммендуемая схема включения фотореле при мощности нагрузки свыше 300Вт включая лампы ДРЛ

FR1 — фоторезистор

HL1 — лампа
K1 — магнитный пускатель

Габаритные размеры реле ФР-7Е


Фотореле ФР-7Е имеет следующие метки: Наши специалисты готовы оказать вам любую техническую поддержку! Консультации помогут вам в выборе продукции согласно вашим потребностям, учитывая ваши финансовые возможности. Вы можете связаться с ними по телефону (812) 740-09-03. Вы так же можете прямо на сайте.Мы очень тщательно занимаемся нашим сайтом и хотим, чтобы на нем была вся продукция, но если вы не нашли интересующую Вас позицию — обратитесь к нашим менеджерам, они ответят на ваши вопросы и дадут исчерпывающую информацию об интересующих вас продуктах. all-energo.ru

Возможные неисправности механизма для уличного освещения

Если фотодатчик работает неправильно, причина чаще всего кроется в ошибках монтажа или настройки.

Для начала удостоверьтесь, что перед устройством день-ночь не появился уличный фонарь, высокий забор, может дерево со времени установки стало значительно выше, или начало больше затенять участок, когда на нём появились листья. Такие преграды необходимо устранить или перенести фотореле на более подходящее место.

Также возможно, что кто-то из жильцов дома случайно изменил настройки, или они стали неактуальными со сменой сезона. Проследите за установленной светочувствительностью и установите задержку срабатывания не менее 5 минут.

Если в систему недавно добавили датчик движения, ложное включение может объясняться передвижением домашних животных или прохожих на улице.

Часто неисправность фотореле определяется визуально

Когда простые методы не помогают, необходимо заглянуть внутрь прибора. Возможно, в корпус попала влага и контакты окислились либо в результате скачка напряжения в сети один из элементов платы сгорел. Если повреждения не слишком значительны, стоит отнести прибор в мастерскую и проконсультироваться насчёт ремонта. Но в случае когда плата заметно повреждена, придётся заменить устройство полностью (или только выносной датчик). В самостоятельно изготовленном приборе следует в первую очередь проверить качество пайки, а при необходимости — заменить вышедший из строя элемент.

Когда прибор полностью исправен и правильно настроен, причина может крыться в подключённых к нему проводах. Тщательно проверьте целостность изоляции на каждом участке и при необходимости замените повреждённый кабель.

В случае когда неисправность самостоятельно обнаружить не удаётся необходимо обратиться к продавцу (если прибор на гарантии) или представителю производителя.

Установка фотореле

Установить фотореле своими руками несложно, важно лишь исключить прямое влияние регулируемого источника освещения и защитить устройство от неблагоприятного воздействия извне: влаги, прямых солнечных лучей, перепадов температуры. Для устройств промышленного производства существует ряд стандартов, которым такие решения должны соответствовать: ГОСТ (отечественные) и IP (международные)

Добиться же того, чтобы самодельное фотореле было защищено от факторов внешней среды сложнее, хотя и теоретически возможно. Но для желающих установить подобное устройство у себя во дворе, около своего подъезда или гаража, лучше для начала рассмотреть предлагаемые на рынке решения — без владения нужными знаниями и опытом фотодатчик своими руками довести до рабочего состояния будет крайне сложно

Для устройств промышленного производства существует ряд стандартов, которым такие решения должны соответствовать: ГОСТ (отечественные) и IP (международные). Добиться же того, чтобы самодельное фотореле было защищено от факторов внешней среды сложнее, хотя и теоретически возможно. Но для желающих установить подобное устройство у себя во дворе, около своего подъезда или гаража, лучше для начала рассмотреть предлагаемые на рынке решения — без владения нужными знаниями и опытом фотодатчик своими руками довести до рабочего состояния будет крайне сложно.

Сборка и подключение схемы уличного освещения

Переходим к монтажу и подключению всей коммутационной аппаратуры для управления освещением в щитке.

Общая схема подключения и управления уличным освещением от фотореле с применением пускателя, будет выглядеть следующим образом:

Давайте разберем подробнее, как она работает и собирается «вживую» своими руками.

Для того, чтобы обеспечить два режима работы освещения — ручной и автоматический, используйте трехпозиционный выключатель.

В первом положении через обычный одноклавишник, можно будет вручную включать и выключать уличное освещение когда вам захочется.

Также это пригодится, если вдруг автоматика выйдет из строя или заглючит.

Второе положение — это режим автоматического управления от выносного датчика света и сумеречного реле.

В позиции «0» — освещение полностью отключено.

На DIN рейке по порядку в один ряд выставляете всю необходимую автоматику:

3-х позиционный выключатель или как его еще называют переключатель ввода резерва

Первым делом подключаете фазу питания. Заводите ее от отдельного дифф.автомата в щитке сначала на трехпозиционник (контакт №1).

А далее на сумеречное реле (нижний контакт L) и входные контакты пускателя №2 и №4.

Если мощность светильников небольшая и общий ток не превышает 16А, то все подключение можно сделать перемычками как на рисунках выше.

Если же у вас стоят мощные фонари, типа ДНаТ или весь периметр обвешан прожекторами, то пускатель следует запитывать только напрямую от автомата без всяких перемычек.

Выход с пускателя заводите на верхние клеммы автоматов, к которым будут непосредственно подключаться кабели проложенные в земле до светильников.

После подключения питающей фазы, подсоединяете ноли. Один на клемму N сумеречного реле.

А другой на катушку пускателя А2.

Дабы постоянно не лазить в рапредшкаф при ручном управлении, на удобной для вас стене, рядом с щитовой монтируете обыкновенный одноклавишный выключатель.

Подводите к нему двухжильный кабель ВВГнГ 2*1,5мм2.

Один провод кабеля сажаете на трехпозиционный переключатель (клемма №2).

А второй пускаете на обмотку модульного контактора А2.

Таким образом, переключив 3-х позиционник в ручной режим (положение язычка — I) и включив выключатель на стенке, вы тем самым напрямую подадите напряжение на катушку пускателя. Он втянется и фаза пойдет через автоматы на освещение.

Осталось подключить автоматику. Снаружи здания на улице монтируете датчик фотореле.

При этом соблюдайте два правила:

датчик не должен находиться в тени деревьев или другого соседнего здания

фотореле не должно ночью попадать под прямой свет от уличных светильников

В противном случае это все приведет к некорректной работе и ложным срабатываниям. К датчику от щитка протягиваете кабель ВВГнГ 2*1,5 и подключаете к его контактам.

Второй конец от кабеля фотодатчика заводите на сумеречное реле (контакты №2 и №4).

При срабатывании реле снаружи, сумеречное реле в щитке будет замыкать свои верхние контакты №1 и №3. Поэтому на эти клеммы также нужно подать фазу от трехпозиционника с клеммы №4.

После сумеречного реле она поступает на катушку пускателя А1.

В итоге и получается следующая схема работы автоматики:

3-х позиционный переключатель находится в положении II. На улице темнеет, а следовательно в определенный момент срабатывает фотореле.

Замыкание его контактов запускает сумеречное реле и фаза через него попадает на обмотку модульного контактора. Ноль на обмотке дежурит постоянно.

Как только на ней появляется фаза, пускатель втягивается и подает напряжение на верхние клеммы автоматов освещения. Уличные свет и фонари загораются.

На рассвете фотореле размыкает свой контакт, заставляя своего «сумеречного собрата» в щитке разорвать фазу. Контактор отпадает и свет отключается.

Хотите выключить всю автоматику? Просто перещелкните вводной переключатель в положение I.

Источники — Кабель.РФ

Автоматизация подачи освещения в квартире, в доме или на улице достигается за счет применения фотореле. При правильной настройке оно будет включать свет при наступлении темноты и отключать в светлое время суток. Современные устройства содержат настройку, за счет которой можно устанавливать срабатывание в зависимости от освещенности. Они являются составной частью системы «умного дома», берущей на себя значительную часть обязанностей хозяев. Схема фотореле, прежде всего, содержит резистор, изменяющий сопротивление под действием света. Ее легко собрать и настроить своими руками.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

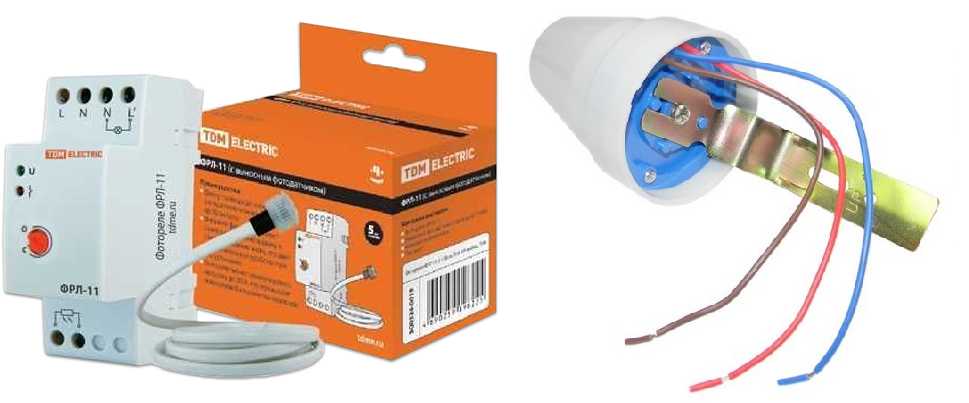

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

  • Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
  • Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

    Технические характеристики фотореле

  • Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
  • Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

  • Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
  • Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

    Пример характеристик для подстройки реле ФР-11 М

  • Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Изготовление в домашних условиях

Принципиальная схема емкостного фотореле ФР-602 (как и его собрата) легко повторяется даже при незначительных познаниях в электронике. Особую актуальность создания самоделки приобретает при потребности в большом количестве устройств (например, для организации автоматического включения и отключения освещения в зависимости от времени суток).

Читать также: Запчасти для фрезерного станка с чпу

Для изготовления понадобятся такие детали, в скобках будут указаны обозначение на приведенной схеме и мощность:

  • 2 биполярных транзистора BC857A (Q1 и Q2);
  • 5 выпрямительных диодов 1N4007;
  • выпрямительный диод 1N4148;
  • стабилитрон 1N4749 ;
  • резисторы (R2, R4–R9: 1,5 МОм, 1 МОм, 560 кОм, 200 кОм, 100 кОм, 75 кОм и 33 кОм; все мощностью 0,125 Вт);
  • резистор (R3, 220 Ом, 2 Вт);
  • фотоэлемент (PH, до 100 кОм);
  • подстроечный резистор (WL, 2,2 мОм);
  • конденсатор (С2, 0,7 мкФ 400 В);
  • электролитические конденсаторы (С4–С5, 100 мкФ 50 В и 47 мкФ 25 В, соответственно);
  • реле SHA-24VDC-S-A (Rel1).

Учитывая набор и суммарную стоимость деталей, а также наличие схемы, 602 модель — довольно простое в исполнении решение.

К слову, многие детали из списка можно заменить на отечественные. По отзывам уже собиравших биполярный транзистор Q2 можно заменить встречающимся повсеместно КТ3107Б, а стабилитрон 1N4749 — тремя последовательно подключенными Д814А или двумя Д814Д. Схема подключения также не отличается особой сложностью.

Виды устройств

Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.

Само фр имеет разное назначение. Желательно установить в распределительный щит шкаф отдельный автомат на этот контроллер.

Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами.

Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой; Длительный срок службы. Принцип работы Изначально поговорим о том, как вообще работает это устройство. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробочке от устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор.

Фотореле и принцип его работы

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Фото — Подключение фотореле Установка реле и заземление В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем фазовый провод, нулевой, заземление.

В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.

Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.

А знание принципа работы устройства позволит совершить правильный выбор. Применение мощного прибора QLT даёт возможность подключать к собранному устройству нагрузку с мощностью до Вт. До 10 А работает коммутируемая цепь А нагрузка подключается параллельно питанию схемы реле времени.

Принцип работы

Схема:

  1. Фотоэлемент – основная рабочая часть в устройстве. Он состоит из трубки, наполненной газом. Внутри которой происходит процесс ионизации и катода, вырабатывающего электроны.
  2. Датчик контролирует и реагирует на поток света (степень освещенности). При сумерках, сигнал срабатывает и цепь замыкается. Включается свет. На рассвете, когда поток света возрастает, происходит разрыв цепи – свет гаснет.
  3. Чувствительность к интенсивности освещения регулируется. Выбирается оптимальный вариант срабатывания реле. Схема работает на постоянном токе, откликающемся на присутствие или отсутствие дневного освещения.

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

  • Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
  • Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
  • Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
  • Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

  • Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.

    Фотореле наружного монтажа полностью герметизировано

  • Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

    Основной блок и выносной датчик фотореле для уличного освещения

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название Ток коммутации, А Рабочее напряжение в сети, В Степень защиты, IP Производитель Цена, руб.
ФР-6 10 240 54 Украина 150
PS-1 6 220 44 Узбекистан 200
HOROZ HL 472 25 230 44 Турция 210
FERON SEN 27 25 220 54 Китай 250
ФР-601 5 230 44 Россия 420
SOU-1 16 230 56 Чехия 650
Люкс-2 8 230 44 Россия 800
Luna 126 Star Theben 16 230 55 Германия 2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры ФР-600 ФР-601 ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт 1300 1100 2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт 780 600 1500
Мощность во включённом состоянии, Вт 0,45–6,6 0,45–6,6 0,45–6,6
Максимальный ток нагрузки, А 3–6 10 20
Рабочий уровень освещённости, Лк 5–15 (без регулировки) 5–50 5–50
Период отсрочки, с 16 16
Уровень защиты по ГОСТ 14254 IP44 IP44 IP44
Степень защиты от поражения током II II
Диапазон рабочих температур, оС -25 … +40 -25 … +40 -25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Схема подключения и настройка

Вопрос о том, как подключить фотореле в цепь управления работой наружного освещения, должен быть поставлен до момента его приобретения, т. к. схема подключения прибора зависит от его назначения, технических характеристик и места установки.

Схема включения непосредственно в цепь питания светильника или прожектора

При непосредственном подключении устройства к фонарю освещения прибор устанавливается в непосредственной близости к нему. При этом на контакты реле подается ноль и фаза из питающей электрической сети, а с третьего контакта осуществляется подключение нагрузки.

При управлении работой группы светильников фотореле подключается к контактору или пускателю через цепь управления их работой путем подачи сигнала на катушку, размещенную в этой цепи.

После того как фотореле было смонтировано и подключено, необходимо его отрегулировать. Регулировка выполняется путем использования имеющихся в конструкции устройства подстроечных элементов (колесики, поворотные элементы управления и т. д.).

Для этого в заданный момент времени, соответствующий определенной освещенности на улице, выполняется настройка путем поворачивания элементов регулировки до момента включения светильника.

Производители средств автоматики, как правило, в сопроводительной документации указывают возможные схемы подключения своих изделий, а также способы регулировки их работы и оптимальные места расположения при эксплуатации в различных условиях.

Предыдущая
ОсвещениеКак выбрать светодиодные светильники для внутреннего освещения
Следующая
ОсвещениеКак выбрать светодиодный прожектор на 50w

Спасибо, помогло!Не помогло

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Семинар по технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
