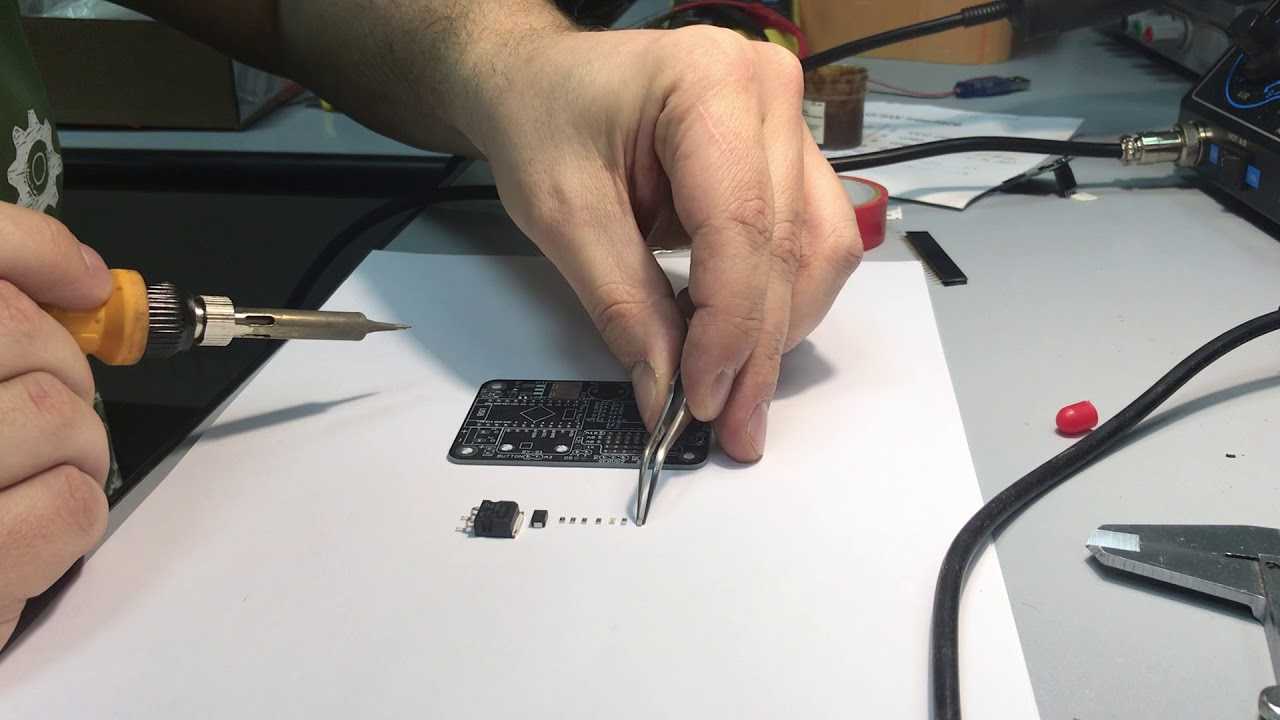

Пайка smd деталей без фена

Демонтаж DIP-корпуса

Как уже отмечалось, эта разновидность микросхем отличается монтажом в отверстия на монтажной плате. Это налагает определённые ограничения на процесс её демонтажа. Для того чтобы аккуратно извлечь её ножки из отверстий, нужно удалить из места соединения припой, практически полностью освободив ножки. Нужно отметить, что поочерёдный нагрев и демонтаж отдельного контакта тут не подойдёт, так как, остывая, оставшийся на месте припой будет снова фиксировать микрочип на месте. Поэтому распайка DIP корпуса оптимальна следующими методами:

1. Использование подручных средств – для этой цели подойдут иглы от медицинских шприцов или специальные полые трубочки, продающиеся сейчас в магазинах электротехники. Но вариант использования медицинской иглы наиболее дешевый и доступный. Для этого нужно подобрать иглу диаметром чуть меньше, чем посадочные гнезда для ножки микрочипа. Затем срезать её заостренную часть надфилем либо просто откусить, после чего напильником сточить сплющенную часть. После этого установив получившуюся полую трубку с ровным срезом на посадочное гнездо, просто нагреть её паяльником, освободив этим ножку чипа;
2. Второй вариант – это перетягивание припоя с места припайки на медные провода, смоченные флюсом, таким, например, как спиртовая канифоль. Нагреваемый паяльником провод с флюсом постепенно перетягивает на себя припой с места пайки. Этот вариант занимает больше времени, но также достаточно эффективен;
3. Использование паяльника с отсосом припоя – в этом случае особых сложностей в демонтаже не предвидится. Главное – контролировать температуру нагрева в зоне контакта, чтобы не повредить плату и саму деталь.

Эти варианты позволят быстро и качественно выпаивать DIP-корпуса с платы.

Важно! Основным требованиям к использованию паяльника в этом случае будет постоянный контроль над давлением и температурой в зоне пайки. Перегрев и излишний нажим может вывести деталь из строя

Вытягивание припоя

Важно! При использовании иглы медицинского шприца можно упростить задачу по её обрезке, для этого перед обрезкой достаточно прокалить докрасна место среза

Как выглядят микротрещины в пайке на печатных платах

Микротрещины в пайке вокруг выводов радиоэлементов при монтаже в отверстие очень хорошо заметны даже невооруженным взглядом. Часто видны также отслоения дорожек от платы.

Микротрещины в пайке вокруг планарных радиоэлементов для поверхностного монтажа видны чаще всего под увеличением в под определенным углом отражения света.

Микротрещины в пайке контактов BGA микросхем не видны даже микроскопом. Иногда их можно увидеть с помощью микрозонда с подсветкой. Микрозонд представляет собой световод с линзой на конце. Его помещают в зазор между платой и микросхемой.

Посмотрите видео о визуальных системах контроля качества пайки:

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.400 °C и микросхема начинает зажариваться.
Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

• Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
• Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
• Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте

Автоматизированные технологии

В ситуациях, когда электронные компоненты имеют выводы с очень малым шагом, при пайке разъёмов, имеющих большое количество выводов, и в других случаях, требующих использования очень тонких технологий, обычно применяется паяльный робот.

Робот-манипулятор для пайки плат представляет собой прецизионное устройство, содержащее координатный стол, на который устанавливается плата с размещёнными на ней деталями и паяльной головки, перемещающейся по трём координатным осям.

Головка оборудована механизмом подачи припоя и устройством для вакуумного отсоса его излишков.

Кроме собственно пайки, роботы часто используются для установки деталей на плате непосредственно перед их спайкой. Отдельные элементы, установка которых в силу их сложной нестандартной формы (трансформаторы, дроссели, некоторые виды микросхем) плохо поддаются автоматизации, устанавливаются вручную.

Поэтому, даже на крупных сборочных конвейерах известных фирм, выпускающих электронное оборудование, присутствуют участки, на которых сборку осуществляют люди.

Кроме этого, контроль качества продукции также часто выполняется людьми. Платы с дефектами, которые могут быть устранены, направляются на доработку, выполняемую паяльником вручную.

Тонкости хорошей пайки

Чтобы припаять деталь к плате, нужно:

1) Нанести флюс на поверхность пайки;2) Залудить их припоем;3) Снова нанести флюс на контакты;4) Запаять зазор между контактами.

Первое важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим

Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?

Что нужно для надежного контакта

Основные критерии:

• Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты. Низкокачественный флюс быстро вскипает и растекается по плате.
• Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины.
• Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться.
• Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая – материал будет испаряться, хуже лудить контакты.
• Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки.

Эти критерии взаимосвязаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.

Что может понадобиться для пайки?

Для пайки требуется источник тепла. Можно паять с использованием открытого пламени, электрической спирали, а также луча лазера. Последний позволяет паять даже чистым металлом. Дома пользуются преимущественно электрическим паяльником. Он предназначен для:

• монтажа и ремонта различных электронных схем;
• конструирования и ремонта электротехнического оборудования;
• лужения слоем припоя различных металлических изделий.

Паяльник

Паяют ручным паяльником, который используют для:

• прогрева соединяемых компонентов;
• нагрева припоя до перехода его в жидкое состояние;
• нанесения жидкого припоя на соединяемые элементы.

Паяльник, который изображен на рисунке 1, содержит:

• изолированный слюдяной пленкой или стеклотканью спиральный нагреватель из нихромовой проволоки;
• медное жало, которое расположено внутри спирали;
• пластиковую или деревянную рукоятку;
• корпус для размещения жала паяльника и спирали.

Рисунок 1. 100-ваттный паяльник с пластиковой рукояткой и трехполюсной вилкой

Подключение к электрической сети производят кабелем длиной примерно 1 м, который через ограничитель радиуса изгиба выходит из задней части рукоятки.

Деревянная или пластиковая рукоятка имеет форму простой ручки. Электронные схемы паяют изделиями небольшой мощности, оборудованных пистолетными рукоятками с кнопкой-курком для быстрого разогрева жала. Один из вариантов такого инструмента показан на рисунке 2.

Рисунок 2. Радиомонтажный паяльник пистолетного типа

Бытовые паяльники предназначены для подключения к сети напряжением 12 и 220 В.

220 – вольтовые паяльники из соображений обеспечения электробезопасности должны комплектоваться 3-контактной вилкой, обеспечивающей надежное заземление. Для 12-вольтовой техники достаточно простой 2-контактной плоской вилки.

Припой

Паяют припоем – сплавом олова со свинцом, возможны добавки иных металлов. Припой имеет форму трубки или проволоки различного диаметра. Трубчатый припой заполнен внутри канифолью, паять с его помощью более удобно.

Свинец вводят в сплав для уменьшения стоимости. Его удельное содержание различно, что прямо отражается в марке. Например, ПОС-61 (очень популярный третник) означает:

• П – припой;
• ОС – оловянно-свинцовый;
• 61 – с 61-процентным содержанием олова.

В быту паяют сплавами с уменьшенным содержанием олова, лужение посуды целесообразно выполнять составом ПОС-90.

Кроме того, паяют мягкими и твердыми припоями. Мягкие составы имеют температуру плавления менее 450, остальные относят к твердым. Температура плавления припоя ПОС-61 составляет 190 – 192 °С. Из-за сложностей разогрева высокотемпературную пайку с привлечением твердых припоев электрическим инструментом не выполняют.

Составами с добавлением легкоплавких металлов: алюминия и кадмия – паяют алюминий. Из-за повышенной токсичности паять с их помощью можно только при отсутствии альтернативы.

Пошаговая методика пайки радиодеталей на плату

Обычно радиодетали и заводские печатные платы имеют выводы и токоведущие дорожки, которые покрыты оловом. Их можно паять без предварительного облуживания. Платы лудят только при их самостоятельном изготовлении.

Процедура пайки включает такие шаги как:

1. Пинцетом отгибают выводы под требуемым углом, затем их вставляют в отверстия платы.
2. Фиксируют деталь пинцетом.
3. Набирают припой на жало, погружают его в канифоль, приставляют к точке соединения вывода с платой так, как это показано на рисунке 7. После нагрева поверхностей припой перетекает на дорожки платы, вывод элемента, контакты микросхем, равномерно распределяясь по ним под действием сил поверхностного натяжения.
4. Деталь удерживают в нужном положении пинцетом до застывания припоя.
5. После завершения пайки следует обязательно промыть плату спиртом и/или ацетоном.
6. Дополнительно контролируют отсутствие короткого замыкания компонентов платы, вызываемых каплями припоя.

Рисунок 7. Пайка выводов радиодеталей на печатной плате

Губки пинцета для лучшей фиксации целесообразно заточить или использовать специальный инструмент по типу показанного на рисунке 8.

Избыток выводов удаляют бокорезами.

Рис. 8. Вариант исполнения паечного пинцета

На повторно используемых платах установочные отверстия очищают от остатков припоя деревянной зубочисткой.

При работе целесообразно соблюдать следующие правила:

• жало ориентируют параллельно плоскости платы;
• из-за опасности перегрева радиодеталей, а также отслаивания токоведущих дорожек из-за перегрева платы паяют не более 2 секунд;
• перед набором припоя жало следует очистить от окислов.

Пайка шлейфа

Гибкие шлейфы из тонких проводников уже давно применяются в современной бытовой аппаратуре. Их можно встретить в обычном мобильном телефоне, а также в любом образце компьютерной техники, в которой имеются многожильные соединения.

Как правило, в шлейфе дорожки проводников очень тонкие и располагаются вплотную одна от другой, что накладывает на паяльные работы следующие ограничения:

• для припаивания шлейфа к плате потребуется паяльник, мощность которого не должна превышать 24-х Ватт;
• при пайке желательно использовать специальную увеличительную линзу, закреплённую на рабочей подставке-кронштейне;
• для обеспечения хорошего отвода тепла от рабочей зоны потребуется массивный пинцет.

Нередко приходится соединять два тонких провода между собой (для устранения их обрыва в шлейфе, образованном из нескольких проводников). В этом случае сначала необходимо зачистить оборванные концы, а затем туго скрутить их между собой.

С целью изоляции места соединения на один из них перед этим натягивается подходящая по диаметру пластиковая трубочка (кембрик).

По завершении пайки места скрутки изолирующая трубка с небольшим натягом перемещается в зону соединения.

Установка теплоотвода

Для того чтобы не перегреть и не повредить расположенный на плате контакт рекомендуется к месту пайки прикладывать какой-нибудь металлический предмет, который в данном случае выполняет функцию теплоотвода.

В качестве такого вспомогательного приспособления традиционно используется пинцет, но, в крайнем случае, его может заменить мощная металлическая клипса или отвёртка.

Для обеспечения надёжного застывания расплавленного припоя необходимо на некоторое время зафиксировать проводник в зоне пайки (обездвижить его). В противном случае паяльную процедуру придётся повторить.

По завершении соединения отдельных проводников временное приспособление для отвода тепла удаляется из рабочей зоны.

Диспенсер проволоки для восстановления дорожек

Но сейчас на превью там модель с соплом, а не иглой, что может быть не так удобно

Распаковка и внешний вид

Поставляется в сером пакете с пупыркой

Упаковано в блистер

С обратной стороны

В комплекте сам диспенсер в полуразобранном виде и две катушки

В каждой по 100 метров самолудящегося изолированного провода диаметром 0.01мм

Сборка

На фото видно, что внутри крышки есть канавка, в которую входит уплотнительное кольцо. Скос под ноготь или отвертку сделать не додумались, так что располовинить гладкий корпус оказалось не так просто

Отклеиваем бумажный скотч от катушки, за ним потянется свободный край провода

Продеваем его в трубку и иглу. Кстати, входное отверстие не конусообразное, так что с первого раза попасть в него довольно сложно. Я приловчился вращать иглу пальцами и потихоньку подавать выпрямленный кусок

Вкручиваем всё на свои места, вставляем резиновую кнопку-фиксатор в крышку

И с усилием надеваем ее на место. Готово, можно пользоваться

Тестирование

Работает всё просто. Припаиваем конец к первой точке, пока ведем иглу ко второй точке, катушка дозирует провод в нужном количестве. Если нужно его чуть натянуть или отмотать обратно, зажимаем резиновую кнопку и вращаем крышку. Снял ее для наглядности

Для разрушения изоляции провода нужен прогрев, так что лудится он не моментально, но довольно быстро

Результат. Соседние контакты не задеты, точки пайки мультиметром прозваниваются

Для масштаба фото в руке

Да, местами флюсом запачкал, но я хотел показать удобство использования, а не красоту наводить ) И вот вроде всё нормально, конструкция кажется вполне удачной, но нет… Во время первых тестов у меня порвалась проволока. Сначала решил, что она слишком тонкая и ее режет кончиком иглы на изломе. Попробовал тянуть строго вниз, все равно рвет. Оказалось, что резиновая кнопка без оказания давления всё равно довольно ощутимо тормозит катушку, хотя предназначена для разовой фиксации. Возвратной пружины нет, так что перед работой приходится вытягивать ее пальцами как можно сильнее и следить, чтобы она не провалилась, иначе при обрыве придется снова всё разбирать и протягивать, т.к. по закону подлости рвется обычно у самого основания. Так же из-за уплотнительного кольца гладкая заглушка очень тяжко прокручивается руками во врем намотки излишков. После смазки вроде стало лучше, но стык постоянно «жирный», периодически пачкаются пальцы и начинают скользить по корпусу. В общем, не продумали этот момент, лучше бы сделали текстурированное вращающееся кольцо по центру крышки, которое бы прижималось к катушке. Сейчас порылся, нашел модель с похожей реализацией, но корпус довольно массивный )

А еще я нашел видео с DIY и его применением на практике, так что можно попытаться сэкономить

Итоги

Пользоваться диспенсером в ряде случаев оказалось удобнее, чем пинцетом, т.к. игла меньше перекрывает обзор, проще прокладывать провод по извилистой траектории(при восстановлении дорожек), когда расслаблены пальцы удобнее регулировать силу натяжения, ну и не нужно вымерять нужную длину заранее или путаться в мотке, который оторвал с запасом. Исключением являются сильно узкие и неудобные места, где необходимо подавать кончик пинцетом с мелкими губками, в этом случае проволока будет меньше прокручиваться/сдвигаться с нужной позиции Кстати, типоразмер игл стандартный, так что можно докупить несколько видов разного диаметра и длины, поэтому считаю этот лот более удачным, чем с соплом, особенно если частенько приходится работать с мелочевкой. Из минусов отмечу только не самое удачное решение с фиксатором катушки и крышкой, которую тяжко вращать относительно корпуса и снимать. В планах напечатать новую крышку, это будет проще сделать, чем растачивать канавку в старой, да и проблему с кнопкой в этом случае можно исправить легко.

UPD

Просили измерить сопротивление метрового отрезка. Припаял края к макетке, замерил. Получилось чуть больше 9 Ом

Подготовка проводов

Для получения качественного соединения крайне важно правильно подготовить провод к пайке, для чего необходимо проделать следующие обязательные операции:

1. Сначала рабочий конец провода очищается от поливинилхлоридной изоляции на длину чуть большую размера будущего контакта.
2. Затем из обнажившегося многожильного конца вручную или с помощью пассатижей формируется тугая скрутка, которая затем лудится в канифоли с припоем.
3. По завершении этой операции переходят к плате, контактный пятак которой также следует тщательно залудить.

На этом подготовка провода может считаться законченной. Но перед тем как паять его к плате необходимо будет учесть ещё один важный момент.

Настройка технологических параметров

Для получения качественных паяных соединений, необходима настройка технологических параметров паяльной линии. Во-первых, формой и ориентацией сопла формируется гребень волны оптимального профиля, во-вторых, движущаяся над ванной плата располагается под некоторым углом к поверхности расплава. Правильно выбранные параметры процесса позволяют избежать брака в виде перемычек между токоведущими дорожками и наплывов (сосулек) на выводах деталей.

Для этой же цели может использоваться технология пайки двойной волной. В этом случае, первая волна припоя имеет турбулентный характер, что позволяет лучше смачивать паяемую поверхность и проникать припою в монтажные отверстия платы.

Вторая волна, имеющая более плавное ламинарное течение, смывает огрехи в виде лишних капель и наплывов припоя, формируя при этом окончательную геометрию гантелей.

Пайка волной не всегда автоматизирована. Например, на многих сборочных конвейерах Китая и других стран Азии, установка деталей на плату, последующая обработка флюсом и обмакивание платы в ванну с припоем выполняют люди.

При этом плата берётся руками посредством специального захвата и обмакивается в ванну жидкого припоя.

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

• продумать устройство для подачи воздуха;
• собрать специальный нагревательный элемент;
• оснастить аппаратуру термопарами;
• продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

• регулировкой температуры;
• нормальной мощностью нагревателя;
• безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

• обычный старый паяльник, работающий от сети переменного тока;
• кварцевую трубку для создания камеры нагрева воздушного потока фена;
• галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
• нихромовый провод толщиной до 0.7 миллиметров;
• терморегулятор;
• вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

https://www.youtube.com/watch?v=3zE-HDdz2Xs

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
2. Соединение спирали с проводом питания.
3. Продевание провода термопары, для регулирования температуры нити накала.
4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
5. Установка трубки в ручку паяльника, вместо жала.
6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
7. Зажатие переднего вывода трубки при помощи обоймы.
8. Продевание шланга для подачи воздушного потока.
9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

Паяльный фен — чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

• сложности с калибровкой температуры;
• регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
• невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
• трудоемкость работы;
• плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

https://youtube.com/watch?v=KVvm4V3dIMg

Выпаивание деталей из плат одним паяльником

Малогабаритные по площади SMD детали можно выпаять с помощью конусного жала. Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.

Пайка оплеткой

Оплетка представляет собой жилки тонких медных проводов.

Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку. Такой метод пайки хорош для мелких деталей и не больших DIP контактов. Если нужно выпаять PCI разъем, то оплетка быстро потратиться в пустую.

Вакуумный шприц и иглы

Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпус микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.

Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.

Жидкое жало и его плюсы

Жидкое жало представляет собой каплю припоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц). Техника такая же, как и со сплавом Розе. Основное отличие в температурах.
Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов одновременно.

Наносим припой на жало.
На паяемую микросхему наносится пастообразный флюс с помощью шприца.
Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.
Такой техникой можно выпаять и DIP контакты.

Подготовка

Рабочего места

Паяют всегда при нормальном общем освещении (не хуже 500 люкс), при необходимости создания более комфортных условий применяют источник местного освещения.

Следует позаботиться о хорошей вентиляции. Наилучшие результаты дает вытяжка, при ее отсутствии паяют с перерывами для проветривания помещение от паров канифоли (каждый час при интенсивной работе).

Выбор паяльника по мощности

Паяют паяльниками различной мощности. Обычно исходят из того, что:

• маломощные паяльники (20 – 50 Вт) удобны для работы с электроникой, позволяют паять тонкие провода;
• 100-ваттным инструментом паяют слои меди толщиной не свыше 1 мм;
• 200 Вт и более позволяет паять такие массивные детали, которые изначально требуют применения мощных паяльников.

О мощности прибора легко судить визуально: 50-ваттный паяльник оказывается чуть крупнее авторучки, тогда как 200-ваттный – имеет общую длину примерно 35-40 см.

Паяльника к работе

Перед первым включением следует удалить с корпуса остатки заводской смазки. Их выгорание приводит к появлению дыма и неприятного запаха. Поэтому паяльник включают через удлинитель, выставляя его на улицу через форточку на четверть часа.

Затем молотком проковывают жало паяльника: уплотнение меди увеличивает срок службы. Кончику жала придают форму:

• под углом или на срез – для точечной работы (пример показан на рисунке 5);
• ножевидную – таким жалом одновременно паяют нескольких контактов (характерно для микросхем);
• специальную – ими паяют некоторые разновидности радиодеталей.

Можно ли обойтись без паяльника

Припаять без паяльника провода к плате – вполне выполнимая задача. Для этого следует взять небольшую по размерам металлическую ёмкость (типа плошки) и заполнить её мелко нарубленным мягким припоем, смешанным с тщательно растолчённой канифолью. Для этих целей удобнее всего использовать металлическую крышку от стандартной банки кофе.

Затем ёмкость с твёрдой паяльной смесью разогревается любым доступным способом до момента перехода последней в жидкую фазу. Все последующие операции должны выполняться очень быстро, чтобы не допустить остывания готового состава.

Нужно окунуть в расплавленный припой конец подпаиваемого проводника, а затем осторожно капнуть жидким составом на контакт платы. Быстро прижать конец провода к ещё не застывшей капле расплавленного припоя, и дождаться остывания зоны соединения

В заключение обзора отметим, что в современных электронных устройствах обрыв проводника в контактной точке платы – это самая распространённая неисправность.

Так что после освоения технического приёма их соединения без паяльника можно будет легко восстановить любое повреждённое электронное изделие (такое, например, как клавиатура персонального компьютера).

Макс Любин

Давайте разбираться, что это за ноги, что за пятаки и что с ними делать. Пятаками часто называют контактные площадки на плате, на которые припаиваются ноги элементов. Сами «пятаки» – это чаще всего просто пластинка из медной или латунной фольги, которой оканчивается токопроводящая дорожка на плате.

Ноги — это ножки элементов, которыми элемент припаивается к пятакам.

При неаккуратном использовании, подразумевающем сильное механическое воздействие, элемент может оторваться от платы, вырвав при этом ту самую контактную площадку и сделав восстановление либо более проблематичным, либо нецелесообразным.

О того, как именно проходят дорожки на плате, зависит и сложность ремонта.
