Запертый в ящике
С ростом мощности и улучшением параметров усилителей сверхвысокая чувствительность акустики перестала быть главным камнем преткновения, а вот проблемы неравномерности АЧХ, и в особенности правильного воспроизведения басов, стали еще более актуальными.
Гигантский шаг к прогрессу в данном направлении сделал в 1954 году американский инженер Эдгар Вильчур. Он запатентовал акустическую систему закрытого типа, и это был отнюдь не трюк в стиле нынешних патентных троллей.

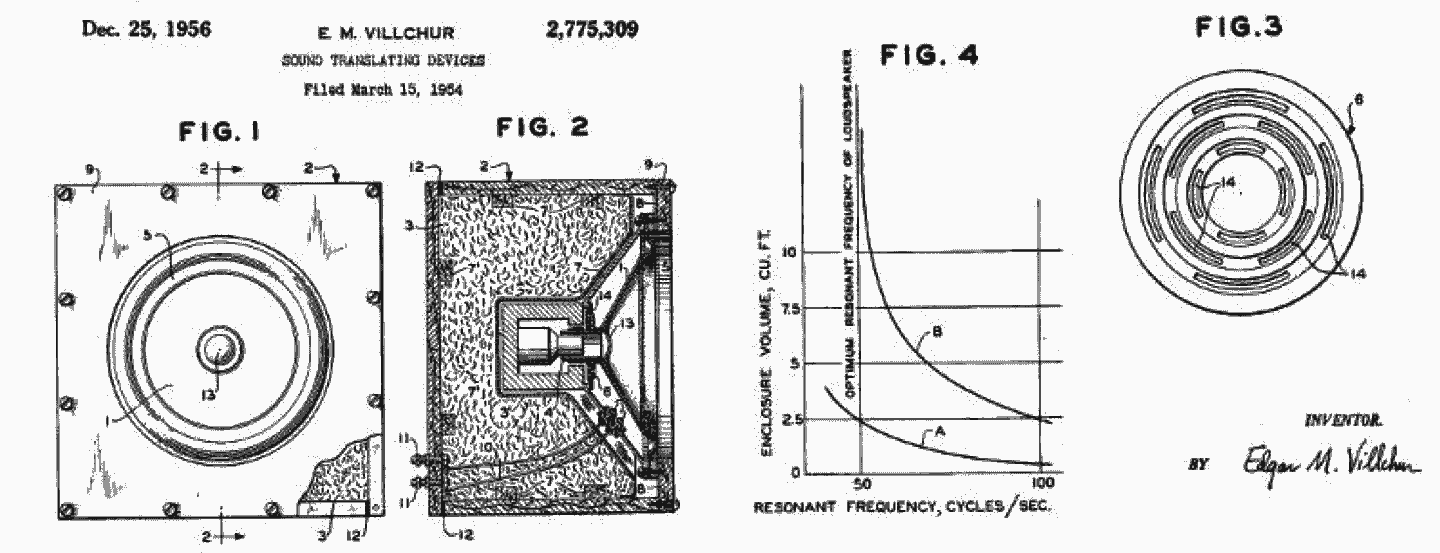

Патентная заявка Эдгара Вильчура на АС в закрытом оформлении
К тому моменту уже был изобретен фазоинвертор и, понятное дело, к ящику с дном динамик тоже примеряли неоднократно, только вот ничего хорошего из этого не получалось. Из-за упругости замкнутого объема воздуха приходилось или терять существенную часть энергии диффузора, или делать корпус непомерно большим, чтобы снизить градиент давления. Вильчур же решил обратить зло во благо. Он сильно понизил упругость подвеса, переложив таким образом контроль за движением диффузора на объем воздуха — пружину куда более линейную и стабильную, чем гофр или резиновое кольцо.
В закрытом ящике движения диффузора контролируются воздухом — в отличие от бумаги или резины он не стареет и не изнашивается
Так удалось не только полностью избавиться от акустического короткого замыкания и поднять отдачу на низких частотах, но и ощутимо сгладить АЧХ на всем ее протяжении. Однако обнаружился и минорный момент. Выяснилось, что демпфирование замкнутым объемом воздуха приводит к повышению резонансной частоты подвижной системы и резкому ухудшению воспроизведения частот ниже данного порога. Для борьбы с такой неприятностью пришлось увеличивать массу диффузора, что логичным образом привело к снижению чувствительности. Плюс поглощение внутри «черного ящика» чуть ли не половины акустической энергии, не могло не внести вклада в снижение звукового давления. Одним словом, новому типу колонок потребовались усилители довольно серьезной мощности. К счастью, на тот момент они уже существовали.

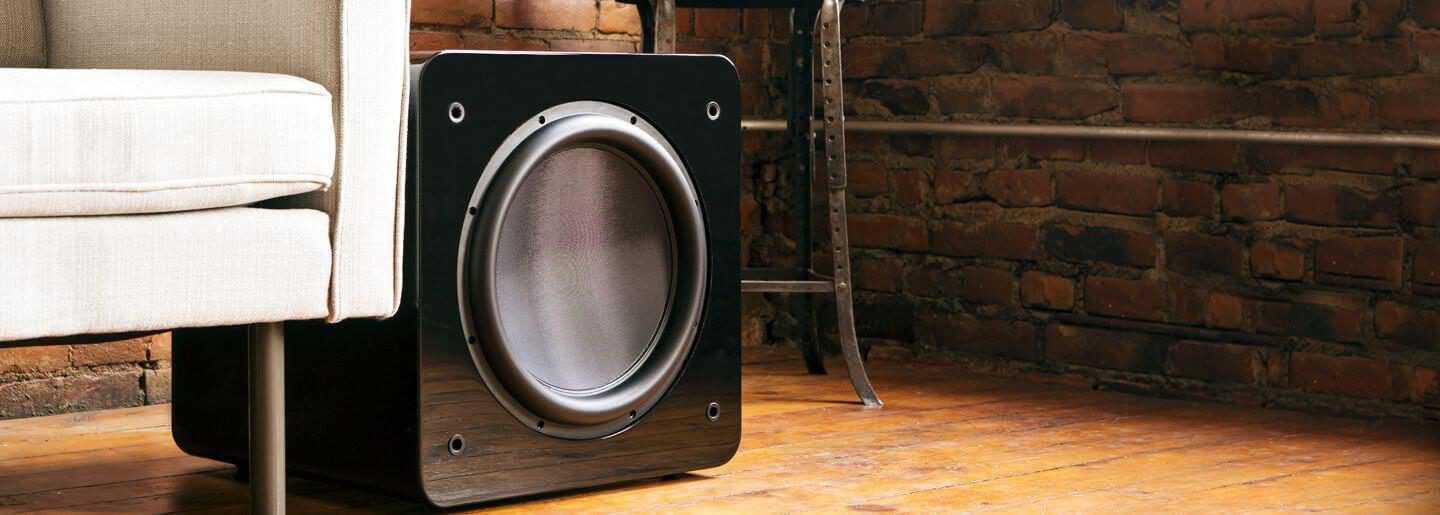

Сабвуфер SVS SB13-Ultra с закрытым акустическим оформлением
Сегодня закрытое оформление применяется по большей части в сабвуферах, особенно в тех, что претендуют на серьезное музыкальное исполнительство. Дело в том, что для домашних кинотеатров энергичная отработка самых низких басов часто оказывается важнее динамической и фазовой точности на всем протяжении НЧ-диапазона. А вот объединив относительно компактный закрытый саб с приличными сателлитами, можно добиться куда более правильного звука — пускай и не наполненного сверхглубокими басами, зато крайне быстрого, собранного и четкого. Всё вышесказанное можно отнести и на счет полнодиапазонных колонок, «закрытые» модели которых изредка появляются на рынке.
Закрытый ящик
Плюсы: Образцовая скорость атаки и разрешение в низкочастотном диапазоне. Относительная компактность конструкции.
Минусы: Требуется достаточно мощный усилитель. Сверхглубоких басов на грани инфразвука добиться весьма затруднительно.
Заменить или восстановить: вот в чем вопрос
Если ваш динамик сломался, ваши два основных варианта — заменить или восстановить его. Восстановление — это процесс, в котором заменяются все движущиеся части, включая звуковую катушку, объемный звук и конус. Это очень сложный процесс, который обычно лучше оставить опытному профессионалу, но некоторые производители предлагают наборы для ремонта для тех, кто склонен делать это самостоятельно. Если пересчет сделан правильно, он как новый. Для винтажных или редких колонок повторное переключение часто является единственным вариантом, поскольку требуемый динамик больше не доступен для покупки или стоит дорого.
Что получилось
Конечно звук уже не тот. Он стал лучше того, что было у доноров, но несколько хуже, чем у оригинальных динамиков ямах. Но дело даже не в звуке. Я, честно говоря, даже получил удовольствие от самого процесса)
Эти наушникам пришлось еще дважды пережить подобные манипуляции по разным причинам, и в зависимости от использованных диффузоров доноров звук приобретал разные оттенки. В одном случае НЧ прибавились, а ВЧ присели — видимо купол диффузора был недостаточно жестким. При совсем дешевых донорах — выпятились средние частоты.
Путей для экспериментов со звуком — море! Очень увлекательное времяпровождение два часа проходят как на одном дыхании, пока напряженно занимаешься кропотливыми манипуляциями, а потом радуешься как ребенок, что все таки получилось))
Ремонт динамиков своими руками без разбора
У динамиков, которые встроены в акустические системы, могут случиться не только внутренние дефекты, но и внешние. Чаще всего это ослабление крепления динамиков к передней панели акустических систем. Это вызывает посторонние шумы в колонках и нарушение акустической картины. Особенно часто это происходит в звуковых системах автомобиля. Если разболталось крепление нужно снять фальшпанель и подтянуть все соединения. Если пропал звук в колонках, это часто связано с обрывом проводов, идущих от усилителя к динамикам. Поэтому прежде чем вскрывать акустический модуль нужно проверить его работоспособность.
Оставьте заявку и мы перезвоним Вам в течение 48 часов!
Колонки ломаются довольно часто. Случается это в большинстве случаев от долгого прослушивания музыки на большой громкости, поскольку на максимальной мощности обычные бытовые динамики долго функционировать не могут. Ломаются и от подачи на них слишком сильного напряжения, иначе – от подключения к чересчур сильному усилителю. Но об этом вам вряд ли скажут в магазине. Там расписывают, какой они мощности, но вот о том, что, работая на пределе долгое время, они могут сломаться, вам никто не скажет. Но свой гарантийный срок они, скорее всего, отслужат. Поэтому у обычного обывателя и возникает вопрос, как починить колонки собственноручно, что там, вообще, ломается и не проще ли их попросту выкинуть?
Что такое динамик
Динамик (часто называются громкоговорителями) представляет собой электрическое устройство, которое преобразует электрический сигнал в звук. Это преобразование происходит за счет колебательного движения электрической катушки в постоянном магнитном поле (это поле обеспечивает постоянный магнит или, в более редких случаях, электромагнит). Эта катушка движет диффузор, который, в свою очередь, создает колебания воздуха, а это позволяет слышать воспроизводимые звуки.
Несмотря на простоту конструкции, неисправности, возникающие во время эксплуатации динамиков, все же могут периодически возникать. Если динамик начал воспроизводить звук с помехами, шипением или треском или вообще перестал работать, в первую очередь следует локализовать проблемное место.
Для начала необходимо провести визуальный осмотр устройства, а именно, проверить на наличие повреждений:
- корпуса;
- шнура электропитания;
- шнура сигнала;
- гофры;
- диффузора.
При наличии повреждений, данную деталь стоит отремонтировать или заменить (если повреждены гофра или диффузор, динамик придётся менять). Но если внешних дефектов не обнаружено, а звук воспроизводится с помехами или вообще отсутствует, то проблема могла возникнуть в контактах или катушке динамика и в данном случае поможет проверка динамика мультиметром.
Как удалить металлические опилки из магнитного зазора?
Если в магнитном зазоре присутствуют металлические опилки, то при работе динамика могут появиться паразитные призвуки, такие как шуршание, потрескивание и прочее.
Чтобы удалить опилки используют два простых инструмента – отрезок медной или латунной проволоки и деревянную лопатку. Лопатку для крупных динамиков можно выстругать из ручки от маленькой кисточки, а для мелких – из зубочистки.
Вначале, при помощи загнутой проволочки, опилки перемещаются в видимую область магнитного зазора.
Затем деревянная лопатка покрывается слоем клея «88Н», которому дают подсохнуть. Когда клей немного отвердеет, лопатку помещают в магнитный зазор и собирают опилки. Если за один приём все опилки удалить не удалось, то лопатка очищается и на неё наносится новый слой клея.
Обе вышеописанные операции повторяются до тех пор, пока в магнитном зазоре перестанут просматриваться опилки.
Вернуться наверх к «Навигации».
Что представляют собой обычные колонки
Колонки – это несложный тип радиотехники. Они представляют собой корпус и встроенные в него динамики. Динамик или, по-простому громкоговоритель, может быть и один. Но в более продвинутой модели их может быть несколько. Если динамики одинаковые, значит они отлично воспроизводят обширный диапазон частот. Но часто их бывает несколько разных. Если в колонке имеется три разного размера динамика, то самый большой воспроизводит низкие частоты, средний – средние и самый маленький, как его обычно называют в народе «пищалка» – высокие частоты.
Как починить колонки обычного типа, то есть, неактивные, в которые не встроен усилитель? Это зависит от того, какого рода поломка случилась. Так как треснувший корпус починить легко, на такого рода нюансах мы останавливаться не будем. Переберем поломки, связанные с выходом из строя динамиков, поскольку кроме них в обычных (не активных) колонках больше ломаться нечему.
Как узнать, взорван он или нет: какой запах?
При тепловом сбое, особенно при использовании более крупных сабвуферов, вы обычно чувствуете запах. Обожженный лак имеет очень ярко выраженный запах. Вы также можете снять решетку, слегка надавить на конус и отпустить его. Если это среднечастотный драйвер или форма твитера из бумаги, у него может не быть большого движения для начала, и этот метод перемещения конуса мало что скажет.
Также во время толчка вы можете услышать или даже почувствовать царапанье. Помимо предотвращения наматывания коротких замыканий, лак на катушке провода также сохраняет форму катушки проводов. Если он расплавился, катушка может начать ослабевать и натирать стенки магнитного зазора. Обязательно равномерно надавите на две точки симметричных сторон конуса. Если вы нажмете неравномерно или не симметрично на конус, он наклонит конус, и звуковая катушка может натереть стенки щели. Это не будет означать повреждения, но это будет просто вы толкаете конус в сторону.
Вы также можете обнаружить, что ваш динамик иногда включается и выключается. Это могут быть расплавленные провода катушки, оборванный провод, который вступает в контакт, когда катушка достаточно перемещается музыкой.
Механическое повреждение обычно не полностью останавливает динамик, если оно не остается незамеченным в течение более длительного времени. Выход из динамика с низкими частотными пиками большой мощности может повредить динамик и привести к его полной остановке, но большинство механических повреждений имеет потерю производительности, которая заметна до того, как не будет слышен звук. Конечно, чем больше динамиков в системе, тем меньше вы можете заметить того, кто подвергается насилию.
Помните, что есть кроссовер, гнезда, кабель динамика, внутренние провода и иногда несколько соединений между усилителем мощности и реальным динамиком. Эти предметы нужно будет осмотреть, если у вас нет явного запаха или симптомов визуального износа. Проверьте свои кабели с известными рабочими кабинетами. Если вы разбираетесь в какой-то степени, вы можете проверить соединения, а если у вас два одинаковых статива, вы можете провести дальнейшее тестирование, поменяв местами кроссоверы. Вы можете даже просмотреть кроссовер на наличие сломанного припоя, сгоревших или отсутствующих деталей или ослабленных соединений.
РЕМОНТ КОМПЬЮТЕРНОЙ АКУСТИКИ
Наверное, у каждого радиолюбителя дома с годами накапливается небольшой склад восстановленной электронной техники. Так как люди, узнав, что ты радиолюбитель, приносят сломанную технику, и оставляют со словами, тебе наверное пригодится. Часть техники идет на запчасти, а часть, по возможности, под восстановление. Большая часть такой техники, после восстановления остается, хотя кому то возможно, это и покажется хламом, в каждое устройство вложена частичка труда, хотя и пристроить в данный момент некуда, так бывает и стоит место занимает. Хотя, что можно пристроить, пристраивается по символической цене по знакомым, в качестве гаражно – дачных вариантов, радио, акустической и компьютерной техники. В восстановлении в первую очередь спортивный интерес, а после уже встает вопрос реализации.
Недавно мне отдали вот такой сабвуфер от компьютерных колонок, без колонок – сателлитов, без внешнего блока питания и кабеля подключения к звуковой карте компьютера. Мощность динамика саба, если верить надписям на нем, 15 Ватт. По бокам стоят “сателлиты”, взятые от отдельных нерабочих колонок Genius-205B, восстанавливать их не стал, там сгорел трансформатор. Плата и трансформатор были из них извлечены, а отверстия на передней панели одной из колонок заклеены кусочком офисной бумаги и скотчем. Также были припаяны к контактам динамиков провода от кабеля 2 тюльпана.
Мощность динамиков 2 по 2 ватта для сателлитов, в процессе прослушивания была признана достаточной. Блок питания я подключил от сканера, он выдавал, судя по надписям на нем 18 Вольт, 1 Ампер. Там как раз был подходящий разъем, и полярность разъема также подошла. При включении сабвуфера выяснилось, что выключатель колонок был неисправен, по крайней мере работал нестабильно, его контакты, которые замыкались, были замкнуты мною, запаял 2 проволочные перемычки.
Также при подключении блока питания от сканера прослушивался фон, гул. Видимо фильтр в блоке питания был неважный. После того, как мною был припаян навесным монтажом электролитический конденсатор 2200 мкФ х 25 Вольт, к контактам разъема подключения блока питания, гул пропал.
Провод, идущий к динамику сабвуфера, был мной приклеен скотчем к кольцевому магниту динамика, чтобы ничего не болталось, и не было никаких посторонних звуков при прослушивании.
Далее, так как у меня не было аудио кабеля Джек 3.5 – Джек 3.5 для подключения к акустике и звуковой карте компьютера, воспользовался самодельным экранированным кабелем. С одного конца кабеля был припаян штекер Джек 3.5, для подключения к звуковой карте компьютера. Второй конец аудио кабеля был припаян напрямую к контактам на плате разъема Джек 3.5. На кабеле, выходящем из акустики, завязал узел препятствующий вырыванию кабеля в случае, если кто-то потянет за шнур кабеля.
Звучанием акустики и басов в целом остался доволен, конечно похуже, чем у колонок Креатив с сабвуфером в корпусе МДФ, из-за того что корпус саба пластмасса. Как бюджетный вариант на кухню, для использования совместно с mp3 плейером вполне достойный вариант. Причем с учетом того, что сам ремонт не стоил мне ни копейки, и был проведен всего за пару часов. Автор — AKV.
Форум
Ремонт автомобильных динамиков
Звуковые системы автомобилей состоят из двух или трёхполосных систем коаксиального типа и сабвуфера. Коаксиальный прибор имеет овальную или круглую форму. Его конструктивной особенностью является установка высокочастотной головки или «пищалки» на специальной пластине над диффузором широкополосной акустики. Система занимает мало места, а высокочастотная головка не мешает распространению звуковых волн. Автомобильная акустика подвержена множеству негативных воздействий. Наличие пыли и постоянной вибрации являются причиной отказа автомобильных систем воспроизведения звука.
Некоторые модели коаксиальных автомобильных колонок состоят из трёх динамиков. Два из которых – высокочастотный и среднечастотный, установлены над низкочастотным динамиком. Чаще всего неисправность возникает в широкополосной головке. Восстановить динамики находящиеся в машине можно. Для этого потребуется несложный инструмент и некоторые навыки. При ремонте овальных динамиков своими руками сначала нужно снять высокочастотный узел.
Для этого необходимо вывернуть центральный винт, находящийся на заднем фланце динамика.
Головка винта обычно заклеена.
Нужно удалить этикетку, тогда будет доступна головка винта.
После того как модуль будет снят нужно аккуратно отпаять подходящие к нему провода. Теперь можно заняться широкополосной головкой. Резиновый подвес диффузора прижимается пластмассовой накладкой. Её нужно поддеть плоской отвёрткой или лезвием ножа и снять с диффузородержателя. Затем отделить резиновый подвес диффузора
Он приклеивается эластичным клеем типа резинового, поэтому подцепить край можно отвёрткой, а затем осторожно отклеивать его руками. Когда край диффузора будет полностью отделён от металлического основания, снимается центрирующая шайба
Сначала от контактной пластины следует отпаять проводки звуковой катушки. Затем очень осторожно отклеить центрирующую шайбу. Её очень легко повредить, поэтому работу лучше выполнять плоской и тонкой отвёрткой.
Когда динамик полностью разобран, можно приступать к поиску дефекта. Неисправность акустической системы определяется на слух в процессе эксплуатации. Звук в колонке становится искажённым, появляются хрипы и треск, особенно на больших уровнях громкости. Иногда полностью пропадают высокие частоты, и звук становится глухим и неразборчивым. В основном ремонт авто динамика своими руками сводится к очистке магнитного зазора широкополосной головки от посторонних включений. Чаще всего в зазор постоянного магнита попадает грязь или пыль.
Для удаления мусора можно воспользоваться пылесосом. Сложнее удалять из зазора металлические частицы. Магнит динамика сильный и пылесос здесь не поможет. При удалении магнитных частиц поможет обычный скотч. Небольшие его полоски вводятся в зазор при помощи тонкой пластинки из текстолита или другого немагнитного материала. Затем они извлекаются вместе с прилипшими частичками.
Эту операцию следует повторить несколько раз. Посмотреть качество работы можно с помощью мощной лампы и лупы. Собирается узел в обратном порядке. Старый клей лучше не удалять, так как это позволит точно установит диффузор. Все склейки можно выполнять обычным клеем «Момент». После установки диффузора нужно рукой проверить насколько хорошо перемещается звуковая катушка в зазоре магнита. Не должно быть никаких механически зацеплений. Катушка должна двигаться без усилий и шорохов. Восстановление и ремонт динамика автомобиля не требует особых знаний, поэтому ремонтировать динамики своими руками сможет каждый.
Причины выхода из строя
Виновниками того, что не работает звук на колонках, если они включены, могут быть следующие факторы:
- Низкая стоимость устройств, которая свидетельствует о плохом качестве сборки.
- Износ динамиков и других элементов цепи со временем.
- Несоблюдение требований эксплуатации: влажность воздуха и температура в помещении не соответствует нормам.
- Повреждение изоляции проводников в результате механического воздействия (случайно перебили провод).
- Перепады напряжения в сети.
- Проблемы в звуковой карте компьютера
- Проблемы в программном обеспечении
Чтобы определить точную причину поломки колонок на компьютере, нужно осуществить несколько несложных мероприятий и методом исключения найти, что именно не работает.
Видео: заводской брак и способ его устранения
Связанные материалы
Улучшение динамиков 10 ГДШ-1-4 (10 ГД-36К) и новая АС закрытого типа… Я вам покажу на реальном примере, что можно сделать со старыми колонками, а именно с их динамиками,…
Акустические системы QUADRAL Allsonic SM 90 II. Замена подвесов басовых динамиков… Статья посвящена замене подвеса на басовом динамике АС QUADRAL Allsonic SM 90 II, но при…
Замена сгоревшего ВЧ звена в колонках Kenwood LS-V120-W на излучатели Asalab T26.8… Этой статьёй я хочу открыть свой датагорский дневник, в котором буду размещать небольшие заметки. В…
Ремонт динамика 8ГДШ-1-4… Здравствуйте, уважаемые сограждане-датагорцы! Хочу рассказать вам свою историю ремонта 8ГДШ-1-4….
Подиумы для автомобильных динамиков на двери ВАЗ-2106. Фанера + пена!… Многие владельцы отечественных автомобилей рано или поздно сталкиваются с проблемой плохого звука…
Transformer: программа расчета маломощного (до 500 Вт) силового трансформатора на частоте 50 Гц… Предлагаю начинающим очень простую программулину для расчета силовых трансформаторов. Автор…
Ламповый комбик для дома начинающим: 6Н2П + 6П14П, 5Вт… Здравствуйте, уважаемые датагорцы! Это статья посвящена музыкантам, которые мечтают о ламповом…
Ремонт трансформаторов с завареным сердечником!… Данная методика позволяет ремонтировать такие трансформаторы со 100% вероятностью успеха….
4А-3, 25ГДН4. Две очень маленькие и наивные истории из общего эпоса ремонта динамиков… Два маленьких совета (в виде маленьких историй для радиолюбителей-детей) по ремонту динамиков…
Обратная связь по току или “Почти ламповый усилитель…”… Большинство граждан этого виртуального города пришли сюда вместе с желанием сделать хороший…
Напольные трехполосные АС… Идея собрать АС родилась давно, но не было то времени, то возможности. Наконец собравшись, решил,…
Тюнинг колонок серии S-90. Три пути владельца Ы-90… Вообще-то путей четыре, а не три. Но первый путь – выбросить – мы описывать не будем. У нас на даче…
Как заменить гибкие выводы динамика?
Будьте крайне осторожны при замене гибких выводов на неразобранном динамике, так как стальной инструмент, притянутый магнитной системой, может повредить диффузор и пылезащитный колпачок.
Если доступ к гибким выводам (косичкам) динамика свободен, то можно попытаться заменить их, не разбирая динамик. Но, в некоторых случаях, динамик придётся всё же разобрать. На картинке надломленный гибкий вывод.
Демонтировать старые гибкие выводы следует с максимальной осторожностью, чтобы не повредить диффузор и не оборвать выводы катушки
Сначала разгибают латунную скобку, удерживающую гибкий вывод, если она, конечно, есть.
Затем прогревают паяльником место пайки, чтобы отделить от диффузора, и гибкий вывод, и вывод катушки. Обычно, после прогрева, клей размягчается и выводы можно демонтировать.
Чем можно заменить повреждённые гибкие выводы?
Конечно, самое простое решение, это позаимствовать гибкие выводы у другого динамика близкой мощности или заказать у поставщиков, торгующих запасными частями для динамиков. Но, если такой возможности нет, или Вы хотите сэкономить на запасных частях, то можно изготовить суррогатные косички самому.
Я Вам могу предложить два хорошо зарекомендовавших себя варианта замены. Обе эти технологии прошли самые жёсткие испытания на динамиках, работающих с большими перегрузками.
Первый и более простой вариант, это замена вышедшей из строя косички отрезком провода МГТФ подходящего сечения. Кто это впервые придумал, я не знаю, но именно с такими гибкими выводами поступали в продажу некогда популярные динамики 4A32.
Другой вариант, это изготовление косичек из гибкого телефонного кабеля советского производства. Его до сих пор можно найти среди всякого хлама на блошиных рынках.
Мне знакомо два типа такого кабеля. В одном, каждый провод состоит из семи жил, а в другом из четырнадцати. Каждая жила изготовлена путём намотки медной ленты на лавсановую нить. В разрезе лента имеет форму прямоугольника размерами 0,03 х 0,3мм.
Нетрудно рассчитать общее сечение.
0,03 * 0,3 * 14 = 0,126(мм²)
Как видите, сечение невелико, поэтому для мощных динамиков можно скрутить два и более многожильных проводов.
Вначале отрезок или отрезки телефонного кабеля препарируется при помощи паяльника.
Изоляция удаляется небольшими участками, во избежание повреждения жил.
Затем жилы каждого многожильного провода раскручиваются и снова скручиваются уже в один провод.
Чтобы во время лужения сохранить скрутку, края провода зажимаются между двумя деревянными прищепками. Затем будущие концы косички лудятся. В качестве шаблона используется оригинальный гибкий вывод.
И, наконец, гибкий вывод дважды тщательно проклеивается резиновым или 88-м клеем с интервалом в 20-ть минут.
До первой проклейки скрутка должна быть свободной, чтобы клей проник промеж жил. Сразу после первой проклейки жилы скручиваются до конца. Вторая проклейка окончательно фиксирует жилы относительно друг друга.
Таким образом, можно изготовить гибкий вывод для динамика любой мощности.
Если нет ни телефонного ни МГТФ провода, то в качестве временной меры можно использовать провод МГШВ или даже оплётку от экранированного провода, но такие косички долго не живут, да и нагрузку на диффузор оказывают бо’льшую, из-за меньшей гибкости.
При установке гибкого вывода, нужно учитывать, что самыми слабыми местами данного узла являются места крепления косички к диффузору и клемме.
Если крепёжные скобки повреждены или утеряны, то косичка крепится двумя перекрещенными стежками нити. Затем место крепления проклеивается клеем с большим сухим остатком. Подойдёт выветрившийся БФ-2/БФ-4.
Для предотвращения преждевременного перелома косички, места крепления покрываются несколькими слоями резинового или 88-ого клея с переходом на гибкий вывод.
