Cамодельный генератор для ветряка

Как сделать низкооборотный генератор для ветряка из неодимовых магнитов. Самодельный генератор для ветряка, схемы, фото, видео.

Для изготовления самодельного ветряка в первую очередь требуется генератор, при чём, предпочтительней низкооборотный. В этом и заключается основная проблема, найти такой генератор достаточно сложно.Первое что приходит в голову, взять стандартный автомобильный генератор, но все автомобильные генераторы рассчитаны на высокие обороты, зарядка аккумулятора начинается от 1000 об/мин. Если установить автогенератор на ветряк, то достичь таких оборотов будет сложно, понадобится делать дополнительный шкив с ременной или цепной передачей, всё это усложняет и утяжеляет конструкцию.

Для ветряка нужен низкооборотный генератор, оптимальный вариант генератор аксиального типа на неодимовых магнитах. Поскольку таких генераторов по доступной цене в продаже практически нет, аксиальный генератор можно изготовить самостоятельно.

Самодельный генератор для ветряка из неодимовых магнитов.

Для изготовления генератора аксиального типа понадобятся:

  • Ступица от авто, тормозные диски.
  • Неодимовые магниты.
  • Медная проволока (0,7мм).
  • Эпоксидная смола.
  • Крепёжные элементы.

Генератор аксиального типа для ветряка представлен на схеме.

В данном случае в роли статора будет диск с катушками, ротором будут два диска с постоянными магнитами. При вращении ротора в катушках статора будет генерироваться ток, который нужен нам для зарядки аккумуляторов.

Самодельный генератор: изготовление статора.

Статор – неподвижная часть генератора состоит из катушек, которые размещаются напротив магнитов ротора. Внутренний размер катушек обычно равен внешнему размеру магнитов, которые используются в роторе.

Для намотки катушек можно изготовить простое приспособление.

Толщина медной проволоки для катушек примерно 0,7 мм, количество витков в катушках нужно подсчитывать индивидуально, общее количество витков во всех катушках должно быть не менее 1200.

Катушки размещаются на статоре, выводы катушек можно подключить двумя способами, в зависимости от того на сколько фаз будет генератор.

Трёхфазный генератор будет более эффективным для ветрогенератора, поэтому рекомендуется соединить катушки по типу звезда.

Чтобы катушки зафиксировать на статоре их заливают эпоксидной смолой. Для этого нужно сделать форму для заливки из куска фанеры, чтобы жидкая смола не растеклась, нужно сделать борта из пластилина или аналогичного материала. На этом этапе нужно предусмотреть проушины для крепления статора.

Важно чтобы получилась идеально ровная плоскость, поэтому перед заливкой матрицу с катушками нужно установить на ровную поверхность. Катушки перед заливкой нужно тщательно проверить мультиметром и выложить на матрицу по кругу с таким расчётом, чтобы потом магниты ротора находились напротив катушек

В матрицу заливается жидкая эпоксидная смола по уровень края катушек, перед заливкой форму нужно смазать вазелином.

Когда смола полностью застынет, матрицу разбираем и извлекаем готовый статор с катушками.

Статор фиксируется на корпусе генератора с помощью болтов или шпилек с гайками.

Самодельный генератор: изготовление ротора.

В этой конструкции ротор будет двусторонним, статор с катушками будет посредине между вращающимися дисками с магнитами.

На каждом диске ступицы нужно по кругу расположить магниты, в последовательности поочерёдно меняя полюса.

Когда диски ротора будут установлены, магниты должны быть направлены друг к другу разными полюсами.

Магниты нужно приклеить к дискам суперклеем и залить эпоксидной смолой, верхняя часть магнитов должна остаться непокрытой.

Изготовление ротора для самодельного генератора видео.

Чтобы закрепить статор на ветрогенераторе нужно изготовить металлическое основание, статор крепится к нему с помощью болтов или шпилек.

Собираем всю конструкцию, при этом нужно оставить минимальный зазор между статором ротором, чем меньше зазор, тем эффективней генератор будет вырабатывать энергию. На выход из катушек нужно подключить диодный мост.

В итоге у вас получится аксиальный генератор на неодимовых магнитах

Самодельный генератор может работать на низких оборотах и при этом вырабатывать достаточно энергии для зарядки аккумуляторных батарей, что немаловажно при установке ветогенератора в районах, где преобладают слабые ветра

Генератор для ветряка видео.

Миф или реальность

Вечный двигатель знаком практически каждому со школы, только на уроках физики было четко сказано, что получить практическую реализацию невозможно из-за сил трения в движущихся элементах. Среди современных разработок магнитных двигателей представлены самонесущие модели, в которых магнитный поток самостоятельно создает вращающую силу и продолжает поддерживаться на протяжении всего рабочего процесса. Но главное препятствие – КПД любого мотора, в том числе магнитного, никогда не достигает 100%. Со временем двигатель все равно остановится.

Поэтому все практические модели требуют повторного вмешательства через определенное время или сторонних элементов, работающих от независимого источника питания. Наиболее вероятный вариант для бестопливных двигателей и генераторов – это магнитный автомобиль. Где основной движущей силой будет магнитное взаимодействие между постоянными магнитами, электромагнитными полями или ферромагнитными материалами.

Актуальный пример реализации – декоративные украшения в виде сфер, рамок или других постоянно движущихся конструкций. Но для их работы необходимо использовать батареи, питающие электромагниты постоянным током. Поэтому далее рассмотрим принцип работы, вызывающий самые обнадеживающие ожидания.

Этапы сборки

Прежде всего, я занялся мотором, так как он был старым и требовал чистки.

Я разобрал мотор полностью, прочистил каждую деталь.

Когда детали заблестели, был собран моторчик. Его я отложил в сторону.

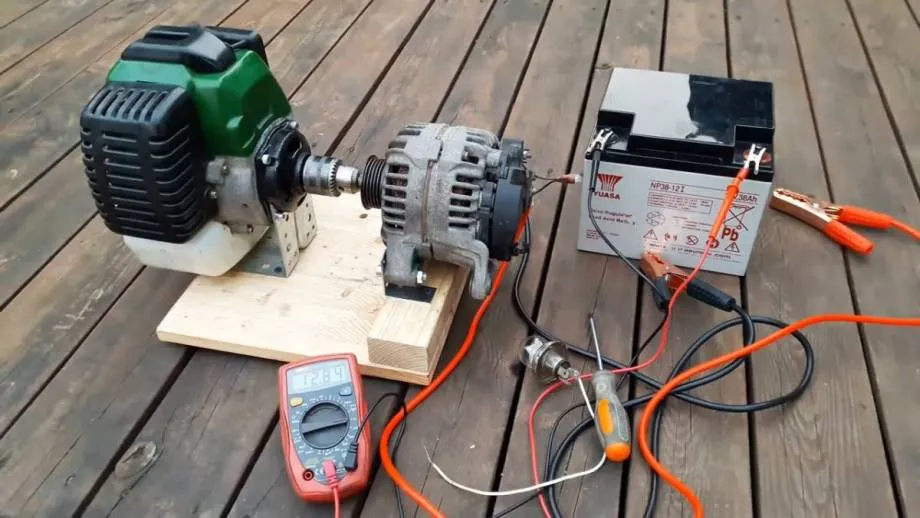

Установил нитродвигатель.

Сначала укрепил на основание, которое выпилил из ДВП, оставшейся от ремонта квартиры. Для крепления использовал винты, прикрутил движок, рядом расположился топливный бак, который я также зафиксировал к основанию. Таким же образом прикрепил глушитель от мотора, используя небольшой деревянный брусок.

Подключил генератор.

Для этого нужно постараться расположить оси максимально ровно, для этого подкладывая заранее подготовленные деревянные бруски.

Я использовал крестовину от карданной передачи, но лучше использовать полноценный кардан. Таким образом, удастся избежать рывков при передаче. Так же валы можно соединить хомутом или толстым шлангом.

Генератор укрепил деревянными брусками при помощи клея. Но клеевой обработки недостаточно. Нужно обязательно зафиксировать саморезами.

Совет! Не используйте горячий клей. Я делал такую попытку, она оказалась неудачной. Не повторяйте мою ошибку.

Сначала свою конструкцию я испытал на обычной лампочке от автомашины на 12В. Но понял ошибку сразу: лампочка перегорела. Приступил к следующему этапу по усовершенствованию своего изобретения. В основном, моей целью было создать автономный источник электроэнергии для зарядки мобильного телефона. Поэтому возникла необходимость провести доусовершенствование, чтобы не нанести вред мобильнику.

Подключил преобразователь тока к выходам контакта.

Таким образом, добился снижения напряжения электрического тока.

С какими трудностями пришлось столкнуться:

Долго возился со старым мотором. Но не советую экономить на это время. Детали нужно тщательно прочистить и промыть, чтобы не осталось следов ржавчины и сального налета;

Пришлось потратить время для выравнивания оси при подключении генератора, подбирая нужные для установки бруски;

При укреплении генератора использовал горячий клей, после чего у меня детали просто отвалились;

Не сразу понял, что нужно подключить преобразователь тока, хорошо, что испортил только автомобильную лампочку.

На этом мой эксперимент закончился. Самодельный генератор на 12В своими руками готов.

Ещё один вариант генератора на 12 и 220 вольт показан в этом видеоролике:

Видео — работа под нагрузкой

Возьму на себя смелость заявить, что даже данный конкретный двигатель возможно использовать в качестве ветрогенератора способного вырабатывать электрический ток в достаточном количестве для зарядки одного аккумулятора ААА напряжением 1,2 В и ёмкостью до 1000 мА включительно

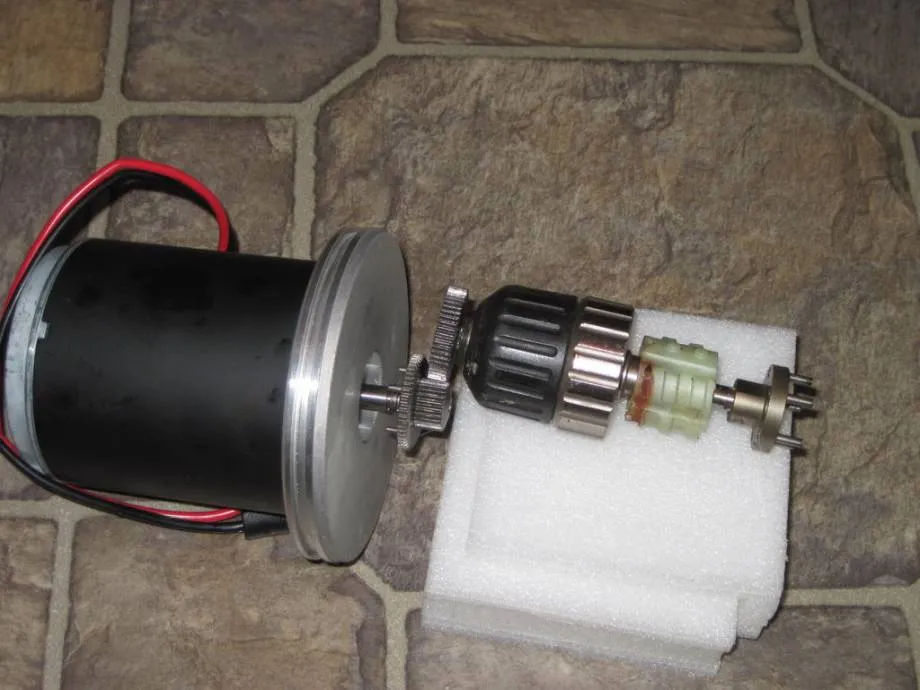

Прошу обратить внимание на то фото, которое показывает монтаж шестерён на основании. На правую сторону большого зубчатого колеса так и «проситься» установка ещё одного моторчика

Кинематическая схема будет такой: одно ведущее колесо вращает два ведомых. Возможности удваиваются, реальным становиться собрать повышающий преобразователь и заряжать даже аккумуляторы мобильных телефонов. Вопросами добычи электричества занимался Babay.

Форум по обсуждению материала ГЕНЕРАТОР ИЗ ДВИГАТЕЛЯ СВОИМИ РУКАМИ

Куда применить отжившие свой век моторы от винчестеров ПК — подключение такого двигателя и варианты идей. Усилитель мощности звука с двойной термостабилизацией — теория работы схемы и практическое тестирование. Обзор возможностей комплекта бесконтактного модуля считывателя карт RFID RDM6300. Подключение схемы и тесты.

Источник

Более сложные схемы генераторов

Несмотря на то, что ток протекает только в одном направлении, и поэтому называется громко постоянным, постоянно изменяется его величина, из-за чего подобные схемы практически неприменимы на практике. Давайте теперь рассмотрим строение более сложных генераторов, которые позволяют получить ток с меньшей пульсацией.

Двухвитковый генератор

  • Давайте представим себе такую конструкцию генератора, в которой перпендикулярно друг другу расположены две рамки, соединенные в свою очередь с коллектором, который теперь сделан не из полу, а четвертьколец.
  • При вращении рамок или витков, в них также как и в предыдущем случае возникает ЭДС. Однако максимальное и минимальное значение «Е» теперь достигается не через пол оборота всей рамки, а через четверть, то есть поворот одного витка на 90 градусов.
  • На представленном выше рисунке хорошо видно, что через сторону витка 1, ровно, как и через сторону 3 (считаем в примере по часовой стрелке) протекает максимальный ток, тогда как на частях 2 и 4 ЭДС будет равна нулю, так как эти проводники скользят вдоль силовых линий.
  • Соответственно конструкция всего генератора делается таким образом, чтобы именно в этот момент щетки касались контактных пластин коллектора 1 и 3.
  • Представим вращение генератора. При этом значение ЭДС на витке 1 начинает убывать, тогда как на 2, наоборот, возрастать. Когда будет совершена 1\8 полного оборота, Е1 будет минимальна, но она не будет соответствовать нулю, так как проводник до сих пор при движении  пересекает силовые линии.
  • Именно в этот момент и происходит перемена щеток на противоположные, и ЭДС начинает снова расти, так и не упав до нуля. Теперь ток начинает течь по витку, постепенно возрастая до своего максимума. Спустя четверть оборота снова происходит смена щеток, и так далее. Подробнее понять изменившиеся величины ЭДС можно из следующего графика.

Пульсации ЭДС на четырехвитковом генераторе

Получается, что щетки постоянно соединены с «активными проводниками», в которых ЭДС постоянно колеблется от Еmin до Еmax.

Во внешней цепи при этом ничего не меняется, из-за разбитого на четыре части коллектора. Ток продолжает течь все в том же направлении от щетки 2 к щетке 1. Он, как и прежде, будет пульсировать, и пульсации станут происходить в два раза чаще, однако разница максимальных и минимальных величин ЭДС будет значительно меньше, чем в предыдущем случае.

Идя дальше по этому принципу, и увеличивая количество вращающихся витков и коллекторных пластин можно добиться минимальной пульсации постоянного тока, то есть он действительно станет практически постоянным.

Продолжаем усложнять схему

Рассматривая предложенные схемы генераторов, не сложно догадаться, что хоть увеличенное количество витков и уменьшает пульсации, сам генератор становится все менее эффективным. Так как фактически щетки одномоментно контактируют только с одной рамкой, когда другие остаются неиспользуемыми. ЭДС одного витка невелика, поэтому и мощность генератора будет невысокой.

Чтобы использовать весь потенциал генератора, витки соединяют друг с другом последовательно по определенной схеме, а количество коллекторных пластин уменьшают до числа витков обмотки.

К каждой коллекторной пластине будет подходить начало одного витка и конец другого. При этом витки представляют собой источники тока, соединенные последовательно, и все вместе это называется обмотка якоря или ротора генератора. При таком соединении сумма ЭДС будет равна индуктируемым значениям в витках, включенных между щетками.

При этом количество витков делается достаточно большим, чтобы можно было получить требуемую мощность генератора. Именно по этой причине, особо мощные генераторы, например, от тепловозов, имеют очень большое количество пластин.

Генератор на неодимовых магнитах

Магнитный двигатель – это реально бесплатный генератор энергии, который может эффективно заменить подключение от локальной электрической сети, и не требует сложной разработки, нужно только купить магниты. Форум электриков утверждает, что таким образом можно создать бесшумный источник тока.

Фото — Магнитный генератор

Он работает по принципу мощных неодимовых постоянных магнитов. Когда магнитная сила достигает необходимого уровня, чтобы преодолеть трение, скорость двигателя направляется на пандусы, значение доходит до равновесия. В обычном двигателе, магнитное поле возникает от электрических катушек, которые как правило, состоят из меди (Cu), а иногда алюминия (Al).

Поскольку медь и алюминий не являются сверхпроводниками (их сопротивление не равно нулю), обычный электродвигатель должен непрерывно производить электроэнергию для поддержания магнитного поля и компенсации потерь. Этому построению сложно работать из-за высоких показателей потерь.

В магнитной конструкции не нужны катушки самоиндукции, поэтому он работает практически без потерь. Магнита использует постоянное магнитное поле, в котором генерируется сила движущегося ротора. Недостатком магнитов является то, что он не может управлять потоком. Вы не сможете переключить магнит на резистор или реле. Но преимуществ намного больше, чем недостатков:

  1. Низкая себестоимость;
  2. Отличные показатели работоспособности;
  3. Практически нет потерь электроэнергии.

Инструкция по сборке магнитного генератора с фото

Практическую модель этого генератора легко построить самостоятельно. Все, что вам нужно, это подходящий набор неодимовых магнитов. Очень маленькие неодимовые магниты можно найти даже в компакт-дисках или DVD фокусирующей системе.

Простейший самодельный механический генератор энергии подходит для генерации низких и средних уровней свободной мощности. Максимальная выходная величина значительно выше, чем максимум электрического контура энергии. При более легкой конструкции, чем электромагнитный прибор, мы получаем аналоговый асинхронный генератор.

Для генерации полезной электроэнергии, есть два варианта:

  1. 1. Использование мотков электродвигателя в качестве основы магнитного движка. Такой домашний прибор гораздо проще в конструировании, но в таком случае мотор должен иметь достаточно места для набора магнитов и обмотки катушек (при необходимости намотка осуществляется самостоятельно), для работы на дисбалансе.
  2. 2. Подключить к магнитному двигателю электрогенератор. Вы можете напрямую связывать валы или использовать зубчатую передачу. Второй вариант генератора способен генерировать больше энергии, но его сложно сконструировать.

Рассмотрим самостоятельный способ сборки.

Вентилятор компьютера может быть использован для создания небольшого прототипа магнитного генератора свободной энергии.

Фото — Компьютерный радиатор как двигатель

Фото — Вентилятор от компьютера в разборке

Изначально катушки используются для создания магнитного поля. Мы можем заменить катушки неодимовыми магнитами. Магниты должны быть помещены в тех же направлениях, в которых расположены исходные катушки. Это гарантирует, что ориентация магнитного поля, необходимая для работы двигателя, остается такой же. В этом двигателе, есть четыре катушки, поэтому нужно использовать четыре магнита.

Фото — Катушки Фото — Подключение неодимовых магнитов к катушке

Магниты, расположены в направление катушек. Двигатель работает из-за образовавшегося МП, он не нуждается в электроэнергии. Меняя направление магнитов, Вы можете изменять скорость вращения двигателя, соответственно и его энергию.

Фото — Правильное расположение магнитов

Фото — Поворот магнитов и работа двигателей

Эти генераторы свободной энергии – вечные, двигатели будут работать до тех пор, пока из цепи не уберется какой-то магнит. Если собрать такой мотор в домашних условиях из более мощного радиатора, то электричества хватит для питания лампочки или даже нескольких бытовых приборов (до 3 кВт), просто Вам понадобится прикрепить к устройству провода, которые будут передавать ток к потребителю электроэнергии.

Всё большую популярность набирают генераторы, которые способны вырабатывать электричество без использования бензина или дизельного топлива, так как они гораздо экономичнее. Также эти устройства не выделяют токсичных веществ и не загрязняют окружающий мир. Генераторы на магнитах, работающие без топлива, применяют не только в домашнем хозяйстве, но и в некоторых отраслях промышленности.

Советы по эксплуатации

Для продолжительной и безопасной работы двигателя постоянного тока и инвертора никаких особых условий не требуется, кроме разве что защиты от влаги и скачков напряжения.

Что касается литий-полимерного аккумулятора, то его недопустимо глубоко разряжать (менее 3,3 В) и ни в коем случае не допускать перегрева выше 60 градусов цельсия. Зарядка таких устройств также производится специализированными устройствами, не допускающими перезаряда, а перед использованием на холоде обязательно прогреть при комнатной температуре.

Топливные двигатели также нуждаются в соблюдении правил эксплуатации: правильном подборе горючей смеси, очистке воздушных и топливных фильтров, недопущении перегрева двигателя и т.д. В закрытом помещении выхлопным газам от такого двигателя необходимо обеспечить вентиляцию.

А в остальном, такое оборудование, собранное своими руками, сможет прослужить длительное время, снабжая драгоценным электричеством на даче, рыбалке или просто на отдыхе за городом!

Изготовление ветряка

Изготовление ветрогенератора своими руками состоит из двух этапов. Первый — создание вращающейся турбины (крыльчатки), работа слесарная, с материалами и инструментами. Вторым этапом становится создание генератора, процедура не менее ответственная и требующая тщательности и наличия определенного опыта и знаний. При этом, изготовление генератора «на глазок» никаких полезных результатов не принесет. Необходим расчет, позволяющий совместить характеристики крыльчатки и генератора, дающий возможность получить представление о характеристиках создаваемого устройства. Рассмотрим порядок расчета и величины, которые необходимы для его выполнения.

Правила намотки провода

Не всегда нужна такая информация, так как, в целях упрощения конструкции, используется та статорная обмотка, которая уже имеется. Но она не всегда удовлетворяет тем условиям, которые стоят перед вами. Например, если вы конструируете ветро генератор из (асинхронный) двигателя, невозможно получить минимальное число оборотов ротора. Следовательно, на выходе напряжение окажется малым и недостаточным для работы бытовой техники. Поэтому возникает необходимость в небольших переделках.

Обмотку проводить нужно более толстым проводом, чтобы получить более высокое значение силы тока на выходе. Для этого избавляетесь от старого провода. Намотка ведется вплотную, на картонный каркас. Когда она проведена, требуется нанести слой лака, обильно ним пропитать провод. Только не забудьте перед началом эксплуатации устройства хорошенько просушить. Для этого лампу накаливания 25 или 40 Вт установите в середине статора и оставьте на 1-2 дня. Не оставляйте только без присмотра.

Способ 1

В Интернете нашел статью о том, как переделать генератор автомобиля на генератор с постоянными магнитами. Можно ли использовать этот принцип и переделать генератор своими руками из асинхронного электродвигателя? Возможно, что будут большие потери энергии, не такое расположение катушек.

Двигатель асинхронного типа у меня на напряжение 110 вольт, обороты – 1450, 2,2 ампера, однофазный. При помощи емкостей я не берусь делать самодельный генератор, так как будут большие потери.

Предлагается пользоваться простыми двигателями по такой схеме.

Если изменять двигатель или генератор с магнитами округлой формы от динамиков, то надо их устанавливать в крабы? Крабы – это две металлические детали, стоят на якоре снаружи катушек возбуждения.

Если магниты надевать на вал, то вал будет шунтировать магнитные силовые линии. Как тогда будет возбуждение? Катушка тоже расположена на валу из металла.

Если поменять подсоединение обмоток и сделать параллельное соединение, разогнать до оборотов выше нормальных значений, то получается 70 вольт. Где взять механизм для таких оборотов? Если перематывать его на уменьшение оборотов и ниже питание, то слишком упадет мощность.

Двигатель асинхронного типа с замкнутым ротором – это железо, которое залито алюминием. Можно взять самодельный генератор от автомобиля, у которого напряжение 14 вольт, сила тока 80 ампер. Это неплохие данные. Двигатель с коллектором на переменный ток от пылесоса или стиральной машины можно применить для генератора. На статор установить подмагничивание, напряжение постоянного тока снимать со щеток. По наибольшему ЭДС поменять угол щеток. Коэффициент полезного действия стремится к нулю. Но, лучше, чем генератор синхронного типа, не изобрели.

Решил испытать самодельный генератор. Однофазный асинхронный мотор от стиралки малютки крутил дрелью. Подключил к нему емкость 4 мкФ, получилось 5 вольт 30 герц и ток 1,5 миллиампера на короткое замыкание.

Не каждый электромотор можно использовать в качестве генератора таким методом. Есть моторы со стальным ротором, имеющие малую степень намагниченности на остатке.

Необходимо знать разницу между преобразованием электрической энергии и генерацией энергии. Преобразовать 1 фазу в 3 можно несколькими способами. Один из них – это механическая энергия. Если электростанцию отсоединить от розетки, то пропадает все преобразование.

Откуда возьмется движение провода с повышением скорости, ясно. Откуда магнитное поле будет для получения ЭДС в проводе – не понятно.

Объяснить это просто. Из-за механизма магнетизма, который остался, образуется ЭДС в якоре. Возникает ток в статорной обмотке, который замкнут на емкости.

Ток возник, значит, дает усиление на электродвижущую силу на катушках роторного вала. Появившийся ток дает усиление электродвижущей силы. Электроток статорный образует электродвижущую силу намного больше. Это идет до установления равновесия статорных магнитных потоков и ротора, а также дополнительные потери.

Размер конденсаторов рассчитывают так, что на выводах напряжение достигает номинального значения. Если оно маленькое, то снижают емкость, то повышают. Были сомнения по поводу старых моторов, которые якобы не возбуждаются. После разгона ротора мотора или генератора надо ткнуть быстро в любую фазу малым количеством вольт. Все придет в нормальное состояние. Зарядить конденсатор до напряжения равному половину емкости. Включение производить выключателем с тремя полюсами. Это относится с 3-фазному мотору. Такая схема используется для генераторов вагонов пассажирского транспорта, так как у них ротор короткозамкнутый.
