Датчик холла стиральной машины lg с прямым приводом схема

Ремонт платы

Определить визуально причину неполадки очень сложно, особенно если элементы не подверглись выгоранию. В процессе эксплуатации стиральная машина постоянно вибрирует, что сказывается на местной электронике.

Могла нарушиться пайка диодов, резисторов и других мелких элементов. Для диагностики и последующего ремонта понадобятся мультиметр, паяльник, олово, канифоль, припой и, собственно, умение паять. Разберём ряд компонентов, которые можно заменить самостоятельно.

Блок управления СМА Индезит

Конденсаторы

Эти элементы отвечают за стабилизацию напряжения. Очевидным сигналом выхода из строя конденсатора является его вздутие. В других случаях деталь прозванивается посредством мультиметра (1 – обрыв / 0 – короткое замыкание). При замене элемента обязательно нужно учесть, что он имеет полярность.

Резисторы

Детали необходимо проверять в два этапа с учётом порядка. Резисторы с сопротивлением в 8 Ом и до 2 А – это элементы первого порядка. Детали на 10 Ом и до 5 ампер – это вторая группа. Если показатели резисторов не соответствуют этим данным, то их необходимо заменить.

Блок тиристоров

Основная причина выхода из строя блока тиристоров – скачки напряжения. Этот элемент необходимо проверять только после диагностики конденсаторов. Устанавливаем отрицательное сопротивление и прозваниваем диоды первого порядка. Напряжение не должно быть выше 20 вольт.

Выгорание элементов можно определить как визуально, так и с помощью мультиметра, настроив его в режим прозвона. Максимально допустимое напряжение на фильтре – не более 12 вольт

Обязательно обращаем внимание на полярность и стараемся не повредить порты тиристоров

Сгоревший модуль управления стиральной машины

Диагностика триггера

Этот элемент чаще всего выходит из строя из-за проблем с конденсаторами. Посредственная пайка и слишком сильная вибрация также бывают причиной неполадок узла. Достаточно пропаять выходные контакты и проблема будет решена. Напряжение триггера должно быть в районе 12 вольт, а сопротивление – порядка 20 Ом.

Убираем переднюю стенку

Пришла пора снять переднюю стенку, которая уже давным-давно смотрела на нас своим грустным стеклянным взором и просила не снимать ее. Не будем внимать мольбам скромных комплектующих: необходимость есть необходимость.

Но для того, чтобы демонтировать переднюю стенку, нужно сначала отсоединить манжету (резинку, находящуюся сразу за дверью), чтобы она перестала блокировать панель. Снятие манжеты не является сложным процессом: достаточно нащупать пружинку, удерживающую манжету, и надавить на нее, как манжета сразу ослабнет, и ее можно будет убрать в бак, чтобы не потерялась.

Теперь, кстати, можно приступать к самому процессу снятия передней стенки. Для начала откручиваются шурупы, соединяющие переднюю панель с верхней, и, соответственно, они находятся наверху. Количество шурупов обычно 3-4 штуки, не более того.

Открутив их, переднюю панель можно приподнять: она держится на крючках, иными словами, висит. Скорее всего, с первого раза это не удастся. Помешает замок бака, который не дает двери открыться в самый неподходящий момент при эксплуатации. Его необходимо отсоединить. На многих моделях стиральных машин LG это делается простым извлечением замочка отверткой из паза еще до начала снятия передней панели.

Протекает вода

Если вода просачивается в расположенный под машиной поддон, она отреагирует появлением на дисплее кода «Е1». Причин может быть несколько:

Перестала держать воду прокладка между двумя половинками бака. Обычно такое происходит, если бак незадолго до этого разбирали. Нужно установить новую прокладку, причем перед этим ее следует смазать силиконовым герметиком.
Изношен сальник, который установлен рядом с подшипниками. В машинках марки LG этот сальник иногда разрушается барабаном, который задевает его при вращении. Сальник нужно заменить.
Может лопнуть шланг, которым выходной патрубок бака соединяется с насосом. «Лечится» заменой.

Из-за недоработки конструкции в машинах LG новый сальник не всегда удается поставить на место. В таком случае его сажают на герметик (самым надежным считается состав марки «Дайсон»).

Вода может вытекать и через уплотнитель люка, который в этом случае также меняют (о том, как снять уплотнитель, было рассказано выше).

Изношенный сальник

Чтобы уплотнитель не так быстро изнашивался, после каждой стирки вытирайте с него грязную воду.

Стиральная машина не отжимает

Причин у этой неполадки может быть несколько, начиная от банальной невнимательности и заканчивая вполне серьёзными поломками.

Перед тем как заниматься диагностикой агрегата, необходимо:

Убедиться, что не выставлен режим «Без отжима» или не снизились обороты до 0. Удостовериться, что выбранный режим работы идёт с отжимом, например, в программе «Ручная стирка» или «Шерсть» может быть предусмотрен только слив воды

Обратить внимание на наличие дисбаланса. Если в барабан положить слишком много белья (например, 6 кг вместо 5 кг максимальной загрузки) оно может плохо распределиться и сбиться в ком

В попытке расправить вещи автомат может зависнуть на этапе отжима. Здесь следует разгрузить бак и повторно запустить автомат.

Иногда причины отсутствия отжима намного серьёзней:

Неполадка сливного узла. В этом случае агрегат «застревает» ещё на этапе стирки, до отжима процесс просто не доходит.
Вышел из строя прессостат – датчик, который контролирует уровень воды. При поломке он может подавать управляющему модулю неверный сигнал о высоком уровне воды, при котором прибор не начнёт отжим. Если он вышел из строя, вода может набираться непрерывно или наоборот, отсутствовать в баке. Заменить датчик очень просто – он находится сразу под верхней панелью бака.
Неисправен тахометр. В этом случае барабан может вращаться, но количество оборотов не будет соответствовать заданным.
Вышел из строя электродвигатель или модуль управления. Поломки эти встречаются редко, устранить их, не прибегая к помощи специалиста довольно сложно.

Перечисленные детали (кроме двигателя и платы) можно легко заменить самостоятельно.

Не открывается дверца люка

Произойти такая ситуация может по ряду причин:

в баке осталась вода;
сломалась ручка замка;
произошла утечка воды и сработала защитная блокировка;
включена защита от детей;
произошло незапланированное отключение электричества и сработала временная блокировка.

Для устранения неисправности следует:

Выключить прибор от сети, слить воду через дренажную трубку или фильтр. Выждать полчаса.
Попробовать открыть, если не вышло – заново запустить устройство для перезагрузки программы.

Если предложенные методы не помогли – можно открыть замок вручную, воспользовавшись аварийным тросом (он имеет яркую жёлтую или оранжевую расцветку, расположен за задней панелью) или отжать его, сняв верхнюю панель.

Машина шумит

Наиболее вероятная причина шума – износ подшипников. Заменить их можно самостоятельно, однако, процесс этот довольно трудоёмкий. Схематично он выглядит следующим образом:

Поочерёдно снимают переднюю, заднюю панель и крышку, чтобы получить полный доступ к устройству, снимают двигатель, открутив крепёжные болты. Разбирают бак стиральной машины LG WD, предварительно отсоединив: патрубки (сливной и датчика уровня воды), заливной клапан, крепления амортизаторов, противовесы, провода. Разбирают барабан, аккуратно выбивают подшипник, зачищают посадочное место

Наносят смазку, осторожно забивают подшипник, собирают конструкцию

Подшипники, которые не заменили вовремя может заклинить. Поломка выведет из строя двигатель и приведёт к дорогостоящему ремонту.

Протекает вода

Причина неисправности – нарушение герметичности прибора. Возможные причины протечки:

порвана манжета люка;
прохудился сливной или наливной шланг;
пропускают патрубки;
треснул бак.

Точное место утечки можно определить при визуальном осмотре. Останется только заменить износившуюся деталь на новую. Единственное исключение – треснутый бак, который можно починить только в сервисном центре.

Функциональная схема и основные агрегаты

Стиральная машина ЭЛДЖИ представляет собой сложное электромеханическое устройство с функциональной схемой, включающей следующие составные части:

система налива воды и нагрева;
система стирки белья;
схема слива воды;
система отжима белья и сушки.

Современная стиральная машина представляет собой объёмный бак, в котором установлен вращающийся барабан. Круговое движение барабана заставляет белье активно двигаться в насыщенной моющим средством воде. Машинка заполняется водой за счет давления в водопроводе, к которому она подключена.

Для достижения наилучшего эффекта вода нагревается, причём температура стирающей воды зависит от типа ткани. Грязная вода откачивается в канализацию или в ванну.

Выполняя ремонт причины неисправностей или профилактическое обслуживание стиральной машины своими руками, нужно знать о тех узлах и понимать, что чаще выходят из строя. В обладании знаниями машины поможет данный образовательный материал.

В состав состав стиральной машины, помимо бака и барабана входят следующие компоненты.

Модуль управления- контроллер является «мозгом» стиральной системы. Командоаппарат согласует работу внутренних электронных устройств.

Подшипниковый узел с сальником, служат для крепления и установки вала барабана. Сборка подвержена наибольшему износу.

Сеточные фильтры для грубой очистки от взвеси грязи: один дренажный– на входе в машину, второй тонкой очистки– перед насосом.

Электрический мотор- электродвигатель вращает барабан.

ТЭН — нагревательный элемент, нагревает воду до необходимой температуры.

Заливной клапан— кран с электроприводом, который машинка открывает, чтобы набрать в бак воды.

Насос / помпа откачивает отработанную воду через резиновый переходной шланг.

Датчик уровня, называемые реле давления или прессостатом контролирует уровень воды.

Снизу бак устанавливается на амортизаторах, а сверху — подвешивается на пружинах. Двигатель может приводить вал барабана во вращение напрямую либо посредством ременной передачи.

Имеются в стиральной машине и другие электронные устройства: температурный датчик и реле времени- таймер.

Стиральная машина состоит из внушительного числа различных компонентов. Поломка любого из них неминуемо отразится на работе стирального прибора в целом.

Когда появляется очередная неисправность, надо действовать согласно инструкции по эксплуатации. Ориентироваться на сигналы, которые появляются на индикаторе. Для удобства нужно иметь в доступном месте таблицу с расшифровкой этих сигналов.

Ремонт Датчика Холла СМА LG (6501KW2001A)

Производители стиральных машин стремятся к постоянному улучшению и созданию конкурентных преимуществ, корейская компания LG тому не исключение и уже многие мастера столкнулись с их приводными моторами барабана, которые отличаются от классического исполнения отсутствием приводного ремня и дополнительных «элементов износа» (щетки коллектора, подшипники якоря и ламели)

С одной стороны стиральные машины с прямой приводом надежнее, но с другой стороны они получили и дополнительные элементы присущие только их классу электродвигателей

Контроль количества оборотов вращения осуществляется микроконтроллером, которые «видит» данную информацию с помощью

В прошлой статье я писали про датчик холла в стиральных машинах Whirlpool, но есть конструктивные отличия от LG

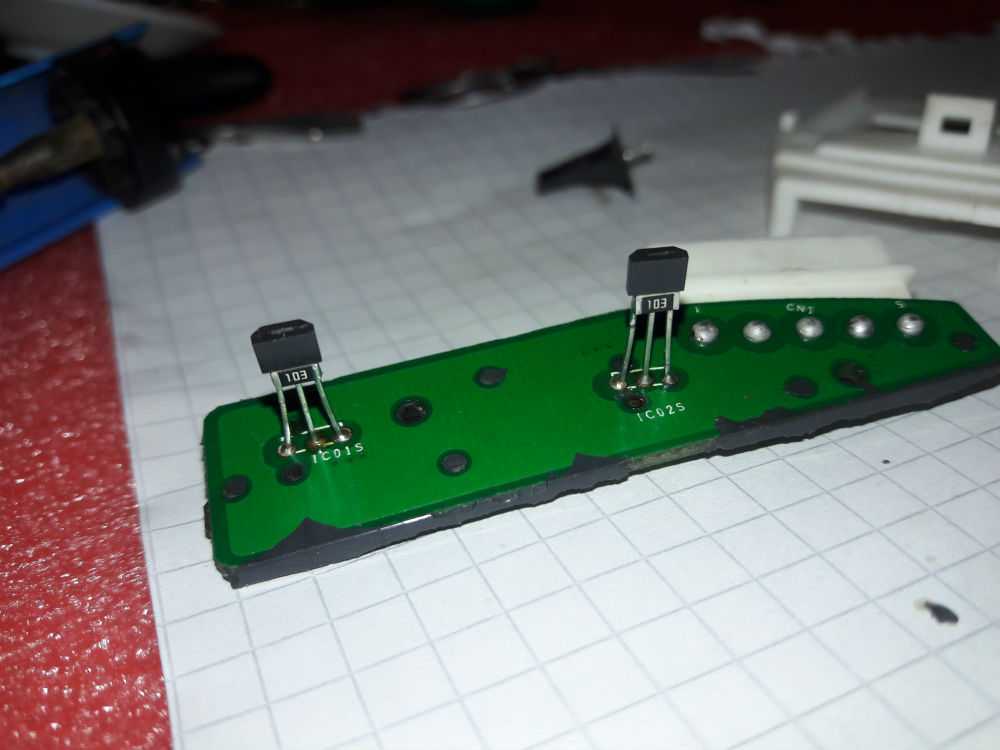

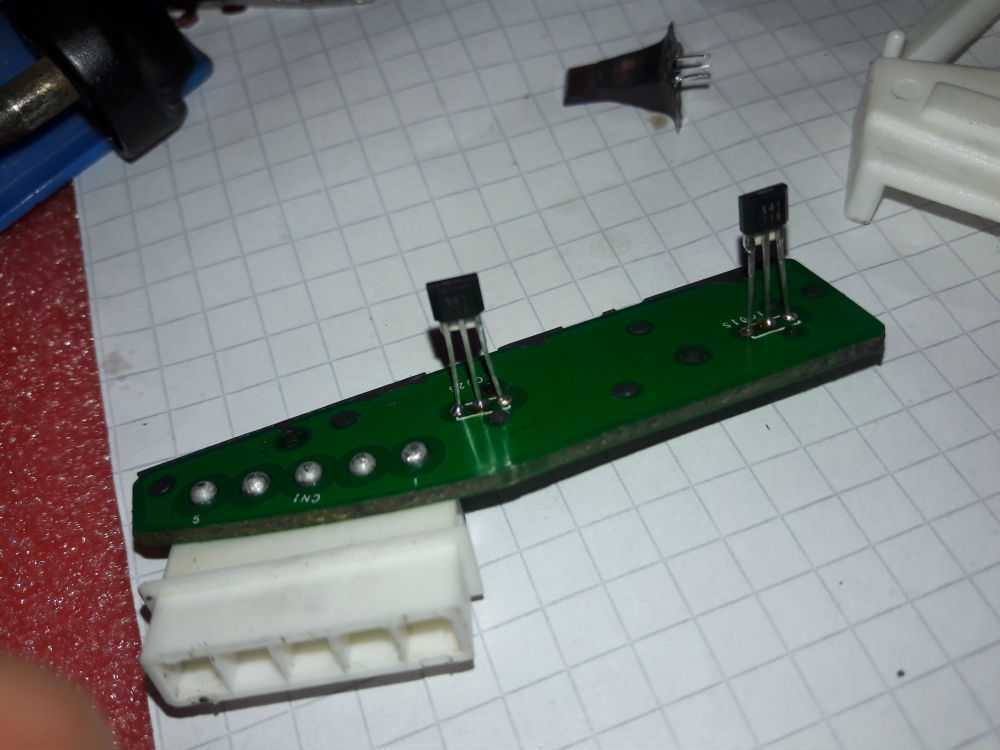

На печатной плате имеется Парт-номер EBR375603! Ознакомимся с выводами Датчика, согласно распиновке на печатной плате: 1 вывод – Sb 2 вывод – Sa 3 вывод – N.C 4 вывод – GND 5 вывод – VCC

Сопротивления между контактами рабочего датчика: Между выводами 5(VCC) и 1(Sb), 5(VCC) и 2(Sa) равно — 10 кОм (10,32 кОм — очень хороший показатель, но бывает на практике и 9,32 кОм, считаются рабочими показателями датчика — Проверено на опытах). Если у Вас, нету показаний между выводами, то зачастую достаточно замены SMD Резисторов: — Между выводами 5(VCC) и 1(Sb) это резисторы — R03S 681 (1206)=680 Ом и R04S 681 (1206)=680 Ом -Между выводами 5(VCC) и 2(Sa) это резисторы — R01S 681 (1206)=680 Ом и R02S 681 (1206)=680 Ом

Но даже если у Вас есть сопротивление – 10 кОм – Радоваться заранее не стоит, датчик по-прежнему может быть не рабочим из за Hall Sensor – W12C! Если это вывод 1(Sb) – IC02S и 2(Sa) – IC01S! Когда «доноров» нету, я нашел рабочий аналог датчик Холла : биполярный — Hall Sensor SS41 (4,5-24v ), который пришлось доработать SMD резистором — 103 (1206)= 10 кОм как показано на Рис 2 и Рис 3!

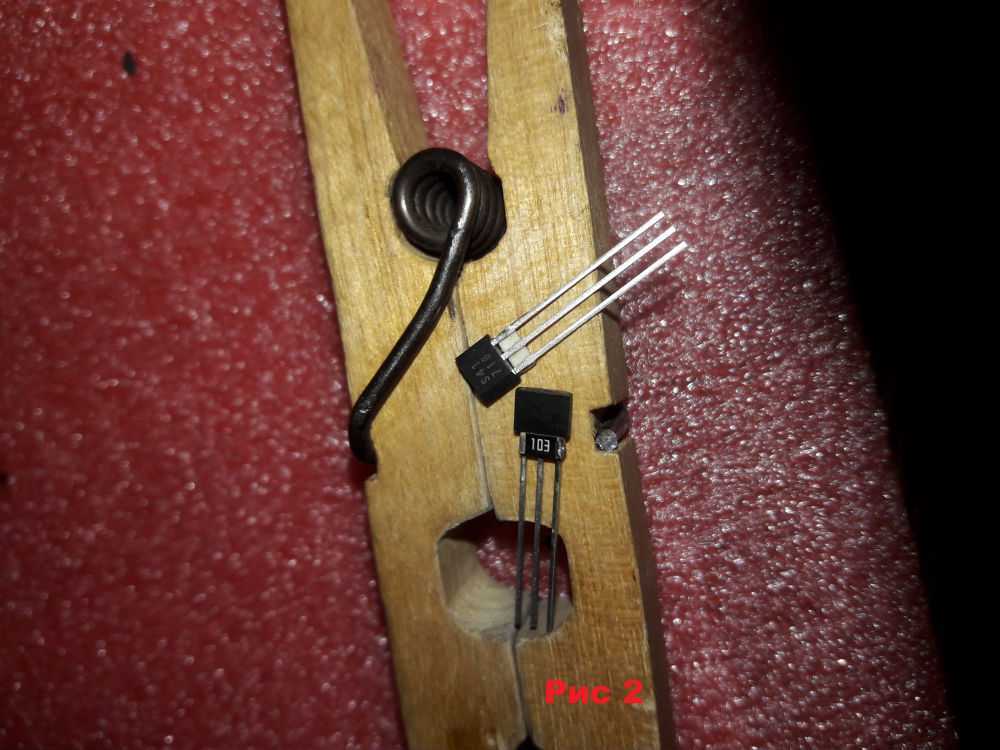

Учтите тот факт – если сделать монтаж резистора, не на одном уровне с корпусом TO-92 Hall Sensor и оставить излишки припоя, то плата не войдет в пластиковый корпус, и при попытке его соединить с усилием, приведут к отрыванию резистора или повреждению Hall Sensor! При замене Hall Sensor SS41 — учитывайте высоту монтируемой детали, она составляет – 12,1 мм! (Рис 4) SMD детали в составе датчика Холла LG: IC01S — W12C (аналог Hall Sensor SS41) IC02S — W12C (аналог Hall Sensor SS41) R01S маркировка SMD — 681 (корпус 1206)=680 Ом R02S маркировка SMD — 681 (корпус 1206)=680 Ом R03S маркировка SMD — 681 (корпус 1206)=680 Ом R04S маркировка SMD — 681 (корпус 1206)=680 Ом C01D (С3)- 100 nF корпус 0805 C02S (С2)-10 nF 50V корпус 0805 C01S (С1)-10 nF 50V корпус 0805

Также возможен вариант с установкой резисторов R1 и R2 маркировка SMD — 331 (корпус 1206)=330 Ом (Рис 7). Датчики отличаются между собой местом расположением элементов, это можно наблюдать на Рис 5, Рис 6, Рис 7!

Делаем выводы: Я демонтировал из платы все SMD элементы и заменил на новые! Датчик собрал, и оттестировал на СМА, весь цикл стирки, прошел успешно! После чего, залил плату прозрачным герметиком Ceresit CS 24 и визиткой, выровнял контуры- получилось не хуже завода.

Основные неисправности стиральных машин LG

Согласно статистике, поломки стиральных машин ЛДжи с прямым приводом случаются после пяти лет эксплуатации. Чтобы понять, с чего начинать поиск неисправности, разберем, как работают прямоприводная СМ и стандартная машинка.

Посмотрите на схему стиральной машины LG:

В первом случае предусматривается вращение барабана с помощью приводного ремня. Во втором – барабан вращает двигатель напрямую. Такой мотор также не имеет щеток, которые постоянно изнашиваются. При поломке вы сразу определите, что причина в моторе, а не прилегающих к нему деталях.

Принцип работы мы разобрали, теперь рассмотрим, какие узлы чаще всего выходят из строя:

Элемент нагрева (ТЭН). Вы замечаете, что стирка проходит в холодной воде, порошок плохо растворяется и оставляет разводы на одежде. Убедиться в неисправности ТЭНа можно, измерив его сопротивление тестером.
Выход из строя прессостата. Датчик давления контролирует количество воды в баке: когда он ломается, вы можете заметить постоянный самослив, либо система сигнализирует о переливе воды. Ремонт и замену датчика можно выполнить своими руками.
Подшипники и сальники. При износе движущих элементов вы услышите грохот, шум при работе стиралки. Самостоятельно узнать об этом просто: покрутите барабан рукой, если слышится скрежет, значит дело в подшипниках.
Электроника часто страдает от перепадов напряжения. Главный модуль ломается редко, чаще сгорают провода и клеммы.
Сливной насос. Его конструкция в СМА LG такова, что сливная система часто засоряется. Поэтому, если вы заметили, что стиралка плохо сливает воду, необходимо проверять насос.
Проблемы с входным клапаном также возникают. Произвести ремонт стиралки ЭлДжи своими руками вполне возможно, заменив этот элемент.

Как отремонтировать самостоятельно?

Ремонт модуля управления начинается с разбора стиральной машинки и извлечения детали. Затем необходимо определить причину поломки и устранить ее.

Разбор бытового прибора

Прежде чем приступить к ремонту модуля управления стиральной машины LG, до него необходимо добраться. Для этого придется разобрать прибор. Блок управления находится за передней панелью.

Порядок действий:

Отключить прибор от сети, перекрыть кран подачи воды.
Открутить болты, удерживающие верхнюю крышку. Они расположены на задней стенке.
Выдвинуть крышку на себя и снять ее.
Извлечь лоток для стирального порошка. Чтобы сделать это, нужно нажать на значок с изображением пальца. Он находится у самого основания крышки отсека для кондиционера. Удерживая эту кнопку, удастся без проблем извлечь порошкоприемник.
Скрутить шурупы, которые будут видны после снятия лотка и верхней крышки.

После этого можно приступать к снятию панели управления. Как разобрать машинку, читайте здесь, как вытащить порошкоприемник — тут.

Снятие и диагностика детали

Чтобы снять панель управления стиральной машины LG, нужно выполнить следующие действия:

поддеть панель управления отверткой и открыть пластиковые защелки;
вытянуть деталь из пазов;
отсоединить фишки с проводами;
достать модуль.

Прежде чем отключить провода, нужно сфотографировать плату управления. Это поможет правильно подсоединить их после ремонта.

Без специальных приборов проверить работоспособность модуля управления невозможно. Удастся лишь визуально оценить его состояние. На модуле могут быть обнаружены окислы, подгоревшие участки или механические повреждения. Обязательно проверяют целостность проводов.

Элементы модуля управления, которые могут выйти из строя:

диоды;
конденсаторы;
реле;
резисторы и другие мелкие компоненты.

Чтобы определить работоспособность деталей, их прозванивают мультиметром.

Ремонт

Так как в процессе работы стиральная машинка вибрирует, какие-то элементы могут просто отпаяться. Если такие детали будут обнаружены, необходимо восстановить их соединение с платой. Для устранения дефектов потребуется паяльник, флюс, припой.

Ремонт элементов платы управления:

Конденсатор. Он отвечает за стабилизацию напряжения. При поломке деталь часто вздувается. Если при прозвоне мультиметр выдает цифру 1 – произошло короткое замыкание, 0 – обрыв. Конденсатор нужно заменить.
Резисторы первого порядка должны иметь напряжение 8 Ом, до 2А, резисторы второго порядка 10 Ом, до 5 А. Если данные не совпадают, элементы меняют.
Тиристорный блок. Напряжение диодов 1 порядка не должно быть выше 20 вольт. Также необходимо проверить на выгорание входные контакты, прозвонив их. Напряжение не должно быть более 12 вольт. Если обнаружена поломка, деталь перепаивают.
Триггер. Чаще всего для устранения неисправности потребуется перепаять его входные контакты.

Иногда все элементы модуля управления исправны, но плата работает с нарушениями. В этом случае справиться с проблемой можно путем ее перепрошивки. Для этого понадобится программатор, которые соединяет контроллер с компьютером. Стоит он около 4000 рублей.

Также потребуется программа и драйвера. Их можно найти на официальном сайте LG. Соединив плату с компьютером, выбирают нужный файл и устанавливают его. Ремонт платы управления стиральной машины LG обсуждается на форуме.

Ремонт модуля управления — в видео:

Замена

Если плата управления не подлежит ремонту, ее придется заменить. Для этого нужно приобрести новую деталь. Прежде чем совершить покупку, следует уточнить модель стиральной машины. Если выбрать неподходящую деталь, техника работать не будет.

Плата управления стоит от 4500 рублей и выше. Сделать заказ можно в Интернете. Не следует покупать деталь из б/у стиральных машинок, так как гарантия ее бесперебойной работы отсутствует.

Проверка

Проверить работоспособность отремонтированной или замененной платы можно только после подключения стиральной машины. Для этого нужно запустить ее в работу без белья. Если все программы выполняются четко, прибор не зависает и не требует перезагрузки, ремонт прошел успешно.

Признаки поломки электронной платы

Стиральная машинка устроена сложно, но за выполнение всех функции отвечает одна небольшая деталь – модуль управления. Поэтому если он выходит из строя, это не может остаться незамеченным.

Косвенные признаки, которые указывают на поломку платы управления стиральной машинки LG:

не работает отжим, код ошибки на экране не появляется;
одновременно мигают индикаторы на панели управления, иногда они просто перестают гореть;
машинка не начинает стирку, не набирает воду и не реагирует на другие команды;
стирка длится долго – на протяжении нескольких часов;
стиральная машинка периодически зависает, для продолжения нормальной работы требуется ее перезагрузка;
барабан вращается в разные стороны, работа двигателя то ускоряется, то замедляется;
ТЭН не нагревает воду.

Так как модуль управления отвечает за функционирование всех систем, то любая неисправность может указывать на его поломку. Если причина не в детали, отвечающей за выполнение действия, то следует разбирать «мозг» стиральной машинки.

Кроме того, есть код, который сигнализирует о сбое в работе платы управления – это ошибка PF. Она указывает на то, что при выполнении той или иной программы произошел сбой питания модуля.

Принцип действия

Выход из строя электродвигателя связан с перегрузкой цепи по току. Это неблагоприятное явление может предупредить датчик Холла в стиральной машине. Сенсоры Холла отличаются компактностью и точностью. Иногда такие устройства называют датчиками контроля вращения ротора. Последовательность их функционирования заключается в следующем.

Если ток протекает через проводник и магнитное поле, наводимый магнитный поток может перемещаться через проводник перпендикулярно потоку тока, при этом заряженные частицы дрейфуют к краям прямоугольной полосы. Эти заряженные частицы объединяются на краях поверхности. Магнитный поток передает усилие на проводник, что приводит к дрейфу напряжения (со знаком «плюс») к одному краю, в то время как электроны (знак «минус») перемещаются к противоположному краю. Сила, действующая на поток тока, называется силой Лоренца.

Пока магнитная сила приложена к проводнику, носители располагаются на противоположных сторонах, создавая падение напряжения на проводнике. Этот перепад напряжения является напряжением Холла. Он пропорционален протекающему через него току, напряжённости магнитного поля и типу материала проводника.

Если какая-либо из этих трёх переменных изменится, перепад напряжения на проводнике также изменится. Поэтому устройство должно иметь регулируемое напряжение, приложенное к пути тока. Если ток регулируется и материал проводника задан, единственное, что остается изменить, это магнитную интенсивность. Наибольший эффект будет достигнут в случае, когда она изменяется под углом 90° к направлению тока.

Возможные сложности и способы их преодоления

При попытке самостоятельно разобрать стиральную машинку LG человек без опыта может столкнуться с некоторыми сложностями.

Советы, которые помогут их преодолеть:

Если опыта работы с бытовой техникой немного, то собрать стиральную машинку обратно будет сложно. Чтобы правильно подсоединить все провода и прикрутить детали, весь процесс разбора нужно запечатлеть на камеру смартфона.
Иногда при съеме верхней крышки ее подклинивает. При этом не следует поддевать ее острыми предметами. Снять крышку можно путем коротких раскачиваний, без приложения чрезмерной силы.
Если какие-то металлические детали прикипели или покрылись ржавчиной, их можно обработать смазкой, например, WD-40.

Иногда в процессе сборки стиральной машины люди сталкивают с тем, что не могут найти подходящие болты, так как их много. Чтобы такой проблемы не возникло, их можно раскладывать по мешочкам, делая соответствующие пометки.
