Доработка акустической системы

Характеристики, надо сказать не очень…

Или это мне с высоты S-90 так кажется? Тем более ещё помню, как принёс их (это вам не S-90, по колонке в руки и вперёд!) и зафановал. Для моих тогдашних ушей звук был что надо! Так что мысли, типа — русская акустическая система S-30 га..но отвергаться сразу! Не бывает плохих русских колонок, а бывают заевшиеся уши и кривые руки :).

Поэтому, всем владельцам S-30 посвящается. Если вам уже приелось их звучание, а финансы не располагают к покупке большего, читать ниже перечисленное:

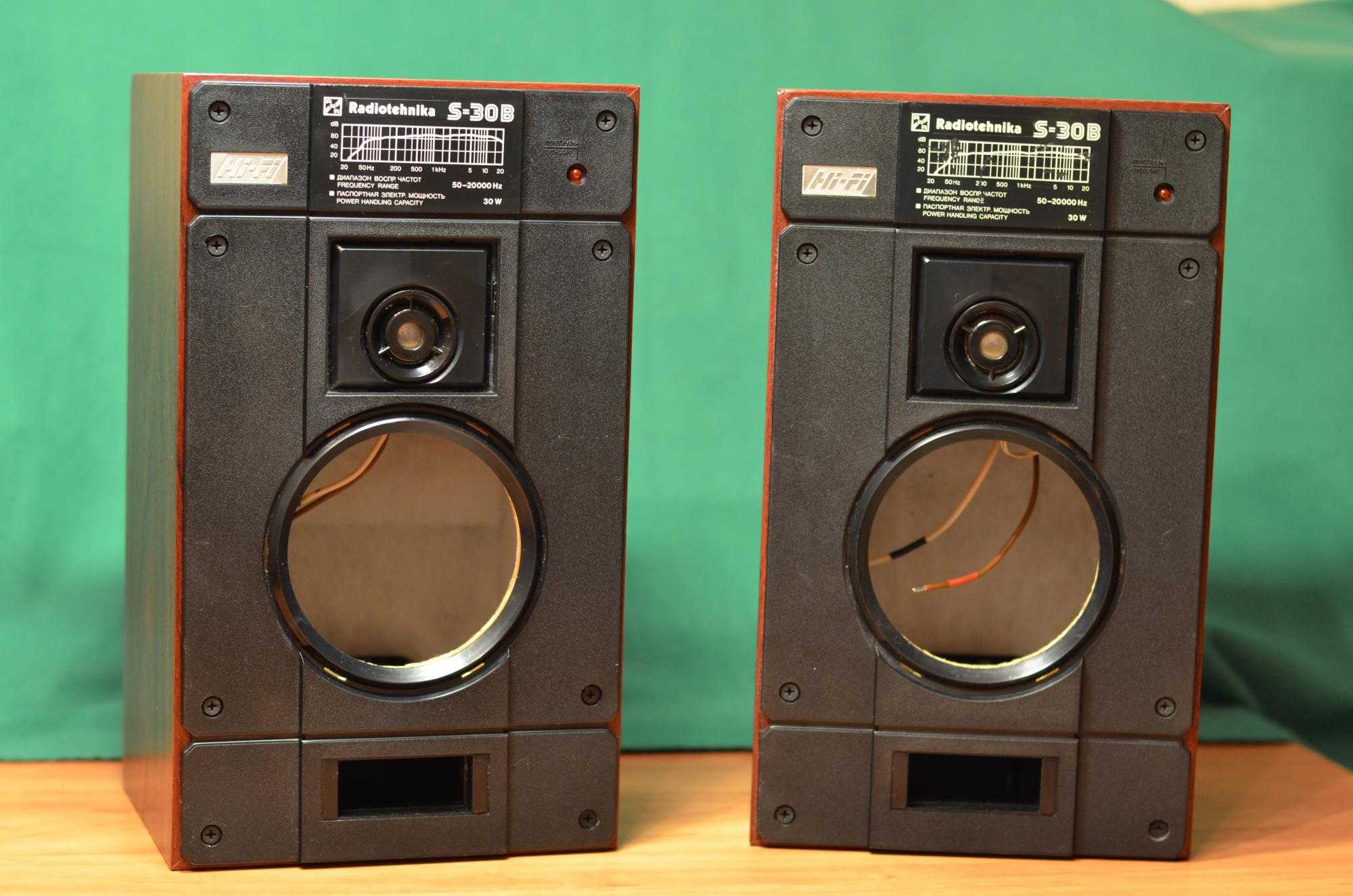

Итак, в наличие S-30 2 штуки, паяльник, прямые руки (лучше золотые), подручный материал: вата, войлок (ватин, линолеум), провода медные (хоть от проводки, рекомендуются одножильные, сечением под 2,5 мм2), пластилин, резина, схема колонок, свободное время и желание дорабатывать неограниченно.

Снимаем переднюю панель (8 болтов) и оба динамика (в 30-х они, о ужас, даже не припаяны к проводам, а на разъемах!…)

Снимаем заднюю крышку (шильдик) с фильтром. Приступаем к доработке:

Особенности и недостатки

Динамик имеет полностью бумажный диффузор с пропиткой и штампованную корзину. Он достаточно большой и мягкий, можно сказать — идеальный для домашней акустики. Считается, что подходит для прослушивания инструментальной, классической, симфонической музыки и не справляется с воспроизведением тяжелого рока и РЭПа. Но для лёгкого металла вполне приемлем. Жалобы на качество баса, указывают, по сути, на один из главных недостатков – слабые низы.

Еще одним недостатком является присутствие в амплитудно-частотных характеристиках (АЧХ) искажений в диапазоне от 2 до 5 кГц, а также на пике 400-500 Гц. Чаще всего их связывают с заводским браком – неправильно приклеенной гофрой диффузора. Порой она соединена не вплотную с краем корзины, а разделена бумажной полоской шириной 4-5 мм. Для выравнивания АЧХ динамики дорабатывают путем замены уплотняющего кольца.

Но, несмотря на недостатки некоторые люди, особо нетребовательные к акустике, послушав 4ГД-35 отказываются от использования трехполосных колонок и импортных аналогов в пользу последнего. Становятся ярыми фанатами широкополосника и считаю его лучшим изобретением в аудиомире.

Пример реализации одной из самодельных колонок TQWP на 4гд 35 сморите в видеоролике.

↑ Оригинальная схема S-30

В одной паре колонок вместо блока заводских индуктивностей сделал аналогичный свой — использовав НЧ- катушку с более толстым проводом: ф1,3, с соблюдением примерно такой-же конструкции строённой катушки, расположения на «корытце». Я наклеил ВЧ-катушку через 10-мм прокладку на НЧ-катушку, чтобы было, как в родном фильтре, НЧ-катушку подогнал по родному фильтру (Lнч= 0,394.0,398 mH до отвода и Lнч= 0,48mH c отводом (от отвода примерно 12…14 витков), Lвч=0,28…0,297 mH, ф0,72 мм — именно такие замеры дали мне четыре «родных» фильтра 1983 года). Правда, диаметр намотки и длина у меня были больше — 35 мм и 40 мм на ВЧ и НЧ.

Платку делал сам, конечно же без индикации, на сьёмной крышке расположил, как в родной плате. Но из-за увеличенных размеров катушек они расположились поближе к НЧ-динамику. Были сомнения, что это сильно собъёт настройку. Ёмкости были: в режекторе на НЧ: 1,98-1,99 мкф; R-С цепочка на НЧ: 7,3 ома + 8,0 мкф; на ВЧ применил спаренные МБМ: входной- 1,98 мкф и 2,09 мкф — это к динамику). При наличии хорошего измерителя индуктивности и обмоточного провода это не трудно. Индуктивности и ёмкости в парах аналогичны с точностью 1-2%.

↑ Основные направления доработки S-30

У S-30 нет баса

Это правда, однако можно улучшить звучание, подобрав 10ГД34 — с fs<70 Гц, и оклеив стенки войлоком, подобрать длину ФИ — при рассыпающися ФИ из пенорезины «умощнить» ФИ внутренней пластмассовой вставкой внутренним диаметром 30 мм — хорошо подходят баночки из контейнеров для любой фотоплёнки- обрезаешь донышко — и готовый каркас/удлиннитель для ФИ.) Войлок 10-15мм, наклеиваемый на все внутренние стенки, кроме передней, значительно улучшает звук -после этого мидбас не хрипит даже при 30вт мощности, но можно сжечь динамики.

Высокие «сыпят»

Можно улучшить, установив более старые ВЧ 3ГД-2 с шёлковыми куполами (1979–1983 гг. г.) и подобрав режектор параллельно ВЧ 3ГД2 — с fреж=fрез ВЧ, например: C-L-R: L=0,4 mH, C=6,5 mk, R=6,8 Om для fрез ВЧ = 3121 Гц , а также применив другие типы конденсаторов на ВЧ –а именно — МБМ, 2×1,0 мкф х 160 в.
Увеличивать емкость в режекторе более 6,5 мкф не желательно — лучше играть индуктивностью для настройки контура. Возможно, придётся регулировать коэффициент деления в резистивном делителе на ВЧ (в «родном» ВЧ-фильтре движки подстроечников стоят на середине: 33 ома / на 2 = 16 ом, т. е. сигнал ВЧ делился примерно пополам).

Конденсаторы МБМ дают очень яркий звук, хотя надо помнить об их ограниченных возможностях по переменке (160в х 5% = ~8в). Режектор почти убирает сипенье и цыкание на резонансной частоте ВЧ, но ограничение резистором 6,8 ома необходимо — чтобы осталость нужное послезвучание струнных и тарелок. Конденсатор в режекторе — К73-17, индуктивность L=0,31.0,45 mH намотана проводом ПЭЛ-1 ф 0,72 мм. Резистор 6,8 ома — точный, +/- 1%, 2 ватта, тип С2-13.

Отдача АС и разрешение низки

Да, это так

Но, можно осторожно поэкспериментировать: доклеить противомагнит нужного размера к 10ГД34 и уменьшить подстроечником коэффициент резистивного делителя на ВЧ, предварительно отметив исходное положение подстроечника, чтоб можно было вернуться к исходному состоянию фильтров. Всё это увеличит отдачу на СЧ-ВЧ и общий динамический диапазон. Противомагниты в одной паре приклеены немного разные — подбирал, выравнивая отдачу обоих динамиков на СЧ

Противомагниты в одной паре приклеены немного разные — подбирал, выравнивая отдачу обоих динамиков на СЧ.

Высок уровень искажений

Да, есть такое дело, и вылечить врядли удастся. Пробовал залепить переднюю панель изнутри пластилином — звук пропал — пришлось вернуть всё назад!

Ньюансы

Применение МБМ на ВЧ дает гораздо более интересный звук, чем МБГО, только надо брать до 1991 года выпуска и, лучше, московские МБМ 1,0мкф х 160в — азербайджанские — плохие.

Провода внутрь пошли на ВЧ — от SVENа и на НЧ — акустические — 1,0 мм², с синей надписью от YOTA. Как оказалось, очень неплохие по звуку провода.

Собираем

Корпус. Демпфируем — обиваем ватином, войлоком, старым одеялом, стеклотканью, линолеумом на войлочной основе (звукопоглотитель подобрать по вкусу среди подручного материала), желательно в несколько слоёв и чередуя их. Это самое муторное, из за маленького объёма. Главное — не задушить объём!

Ставим на место заднюю крышку с фильтром (на пластилин/герметик).

Прикручиваем пищалку (предварительно припаяв (припаяв! Ни в коем слечае не на разъёмы) к ней провода соблюдая полярность и с учётом противофазы!) через резиновую прокладку и герметизируем пластилином.

Сшиваем мешочек для ваты (хотя можно использовать и то что был — вроде из синтетической сеточки) Забиваем его ватой (сколько было. примерно 1/3 объёма корпуса, распушить не забываем) и помещаем в верхнюю часть, желательно к одной из стенок для несимметричности.

Припаиваем бассовик (опять же соблюдаем полярность!) и ставим в корпус через резиновую прокладку. Прикручиваем шурупами (головки шурупов так же пропускаем через резиновые прокладки) и герметизируем по периметру пластилином.

Снимаем защитные рещёточки из передней панели с пищалки и, при желании, с басовика.

Ставим на место переднюю панель (желательно положить под неё где надо поролон, чтоб не резонировала).

С доработкой колонки S-30B всё!

Теперь доделываем вторую колонку и наслаждаемся звуком. Уже первая минута прослушивания покажет явное улучшение звука. Почти исчезнет характерный 30-ый бубнёж на низах. На порядок улучшаться высокие. Звук станет более «мягким» что ли. Появиться середина и смягчатся басы. Да ладно — сами послушаете. Звук трудно описать словами :).

Если, несмотря на доработку, в скором времени захочется большего, тогда продолжаем бюджетный тюнинг:

Ставим к колонкам медные провода (хотя бы ту же проводку), а лучше акустические кабели типа Hi-Fi. Следим за соблюдением полярности!
Вытачиваем шипы (скоро тут будет про них статья) и ставим колонки на них (при очень бюджетном дорабатывании сверлим низ корпуса и ставим на 3 болта М10, заострённые снизу). Если не жалко можно купить и настоящие акустические щипы.
Дорабатываем усилитель или меняем на новый.
Ставим нормальный межблочный кабель от звуковой к усилителю.
Заэкранируем звуковую карту (Если колонки играют в составе акустической системы компьютера).

P.S. Как всегда не обойдётся без минусов. После вышеперечисленного явно придётся докупать ещё один HDD под музыку… Так как MP3 в 128 Kbps станет невозможно слушать — только 256-320 (но это уже совсем другая история…).

Доработка S-90 →
← Основы доработка акустики

Займёмся фильтром

Отключаем блок индикации перегрузки (если усилитель не мощнее 25-30 Вт — иначе потом слушаем с осторожностью) —схеме режем дорожку со входа (красный провод +) на VD KA522Б (смотри схему) и выпаиваем конденсатор С2 10 мкФ и транзистор VT2 КТ315б

Отрубаем разъем штекерный XPи припаиваем провода идущие к динамикам (старые выкидываем! Ставим на их место аудио провода сечением не менее 2,5 мм2, на крайний случай медные от электропроводки) напрямую к плате, с обратной стороны разъема. От бассовика (НЧ) «+» к №2 разъёма и «-» к №3. Пищалку (ВЧ) соответственно «+» к №5 и «-» к №2 (так надо — она в противофазе).С фильтром закончено.

Двухполосная акустика Мелодия-101-стерео

За основу была взята двухполосная акустическая система радиолы I класса «Мелодия-101-стерео» с динамическими головками типов 10ГДН-1 (6ГД-6), 6ГДВ-1 (ЗГД-2) и с габаритными размерами 300x171x168 мм, но с другой конфигурацией и несколько меньшим объемом ящика акустической системы (фото в начале сайта).

Ящики были изготовлены из ламинированной фанеры толщиной 12 мм. Боковые стенки и лицевая панель, с вырезанными отверстиями под динамические головки, соединены между собой с помощью деревянных реек сечением 15×15 мм, клея ПВА и коротких гвоздей.

Гвозди должны входить в фанеру на глубину не более 8 мм. Задняя часть боковых стенок вначале также была обшита рейками сечением 15х 15 мм по всему периметру на расстоянии 12 мм от края для крепления задней стенки шурупами.

Первоначально ящик акустической системы был закрытого типа, в нем были установлены две электродинамические головки типов 25ГДН-3 (15ГД-14) и 6ГДВ-1 (ЗГД-2) с простейшим фильтром, аналогично «Мелодии- 101 -стерео», из одного разделительного конденсатора между головками емкостью 2 мкФ.

Эти динамики выбраны из следующих соображений:

диапазон воспроизводимых частот динамика 25ГДН-3 65-5000 Гц;
частота основного резонанса 55 Гц;
номинальное электрическое сопротивление 4 Ом;
диапазон воспроизводимых частот динамика 6ГДВ-1 5000…18000 Гц;
номинальное электрическое сопротивление 8 Ом .

В результате этого получается полная стыковка диапазонов воспроизводимых частот от 65 до 18000 Гц без среднечастотного динамика. Практические испытания звучания этой акустической системы на слух дали результат, который оказался ниже ожидаемого в части воспроизведения низших звуковых частот. Очевидно, сказалось уменьшение объема ящика.

Проанализировав все возможные способы повышения качества звучания, при тех же габаритах акустической системы, было принято решение дополнить ящик щелевым фазоинвертором с тыльной стороны и установить сдвоенные головки типа 25ГДН-3, у которых результирующий эквивалентный объем в два раза меньше, чем у одной такой же головки .

Объем имеющегося ящика, как бы, увеличивается почти в два раза для наружной головки, учитывая, что внутренняя головка занимает часть полезного объема. В результате уменьшение объема ящика по сравнению с акустической системой «Мелодии-101- стерео» было компенсировано применением сдвоенных головок.

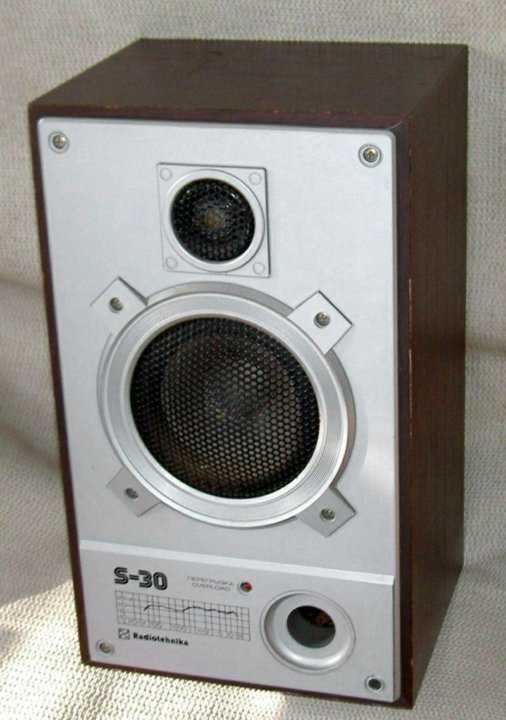

S-30B Radiotehnika

Изготовитель: Рижский радиозавод им. Попова. ПО »Радиотехника». Цена АС — 60 руб.

Предназначены для высококачественного воспроизведения музыкальных или речевых программ, в составе бытового усилительного радиокомплекса.

Рекомендуемая мощность высококачественного бытового усилителя 20… 50 Вт. Предпочтительный вариант установки — полочный.

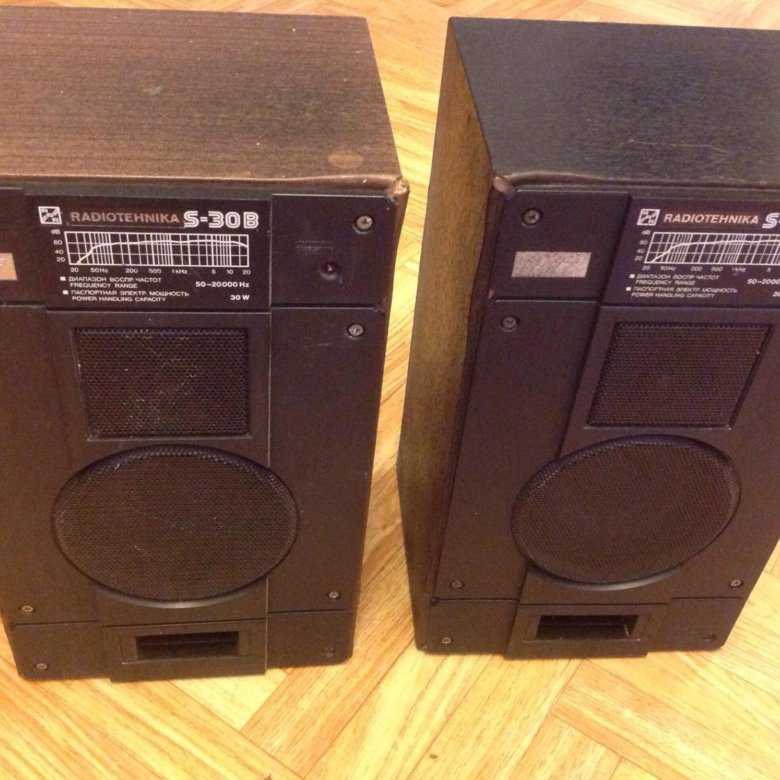

Radiotehnika S-30B — Двухполосные акустические системы фазоинверторного типа, являются модификацией S-30 Радиотехника (10АС-315 ( 10АС-222))
