Порядок проверки

При отсутствии выходного напряжения блока питания прежде всего проверяется трансформатор. Это делается различными способами.

Визуальный осмотр

Вначале производится внешний осмотр катушек. О неисправности указывают следующие признаки:

расплавившаяся, обгоревшая или поменявшая цвет изоляция;
расколотый магнитопровод;
оборванные или отпаянные от платы вывода.

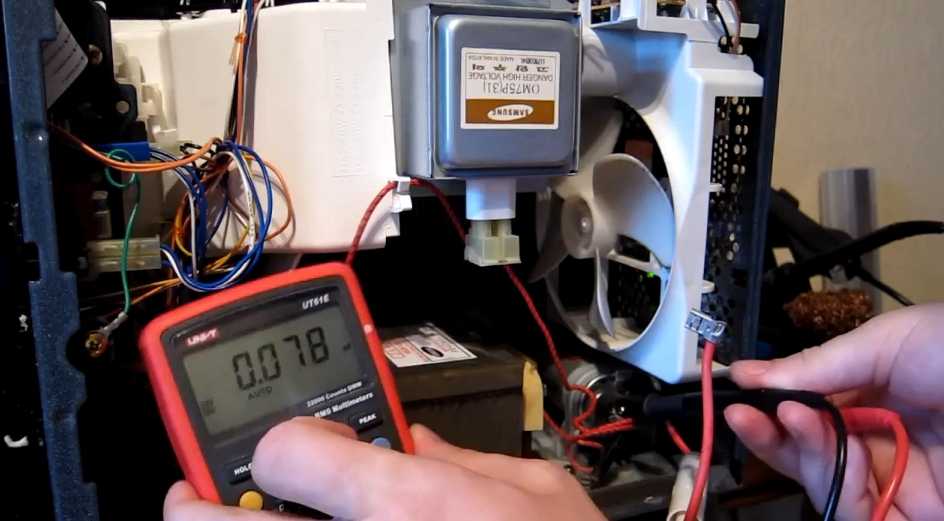

Как проверить мультиметром

Если визуальный осмотр не обнаружил неисправности, то необходимо прозвонить катушки мультиметром:

Мультиметр включается в режим измерения сопротивления. Предел выбирается до 2000Ом;
Проверяется целостность обмоток. Элемент с обрывом в катушке заменяется исправным.
Измеряется и сравнивается сопротивление аналогичных обмоток всех трансформаторов. Оно должно быть около 1кОм.
При значительной, более 300-400Ом элемент подлежит замене или дополнительной проверке при помощи осциллографа.

Проверка при помощи осциллографа

Самый надёжный способ проверки — это при помощи генератора высокой частоты и осциллографа:

Вывода трансформатора отпаиваются от платы. При необходимости он демонтируется.
К первичной обмотке через конденсатор емкостью 0,1-0,5мкФ подключается генератор высокочастотного сигнала. Напряжение должно составлять 5-10В при частоте 20-100кГц.
Ко вторичной обмотке присоединяется осциллограф. Если катушки в исправном состоянии, то входной и выходной сигналы имеют одинаковую синусоидальную форму. Искажение этой формы указывает на витковое замыкание в обмотках.

Вместо осциллографа допускается использование прибора, предназначенного для поиска витковых замыканий в катушках и электродвигателях.

Расчёт параметров изделия

Перед тем как намотать тороидальный трансформатор в домашних условиях понадобится рассчитать его значения. Для этого нужно знать исходные данные. К ним относят: величину напряжения на выходе, внешний и внутренний диаметр сердечника.

Мощность устройства определяется произведением площадей S и Sо, умноженных на коэффициент: P=1,9* S * Sок.

Площадь поперечного сечения рассчитывается по формуле: S=h*(D-d)/2, где:

S- площадь сечения;
h- высота конструкции;
D- наружный диаметр;
d — внутренний диаметр.

Для вычисления площади окна используется формула: Sок=3,14*d2/4.

Количество витков во вторичной обмотке равно произведению W2=U2*50/Sок.

Такую методику расчёта можно применить почти для любого вида тороидального трансформатора. Но для расчёта некоторых изделий существует своя методика.

Сварочное устройство

Такой тип трансформатора характеризуется большой силой тока на выходе. В качестве вводных параметров используется максимальная сила тока и напряжение. Например, для устройства с величиной сварочного тока 200 ампер и напряжением 50 вольт расчёт происходит следующим образом:

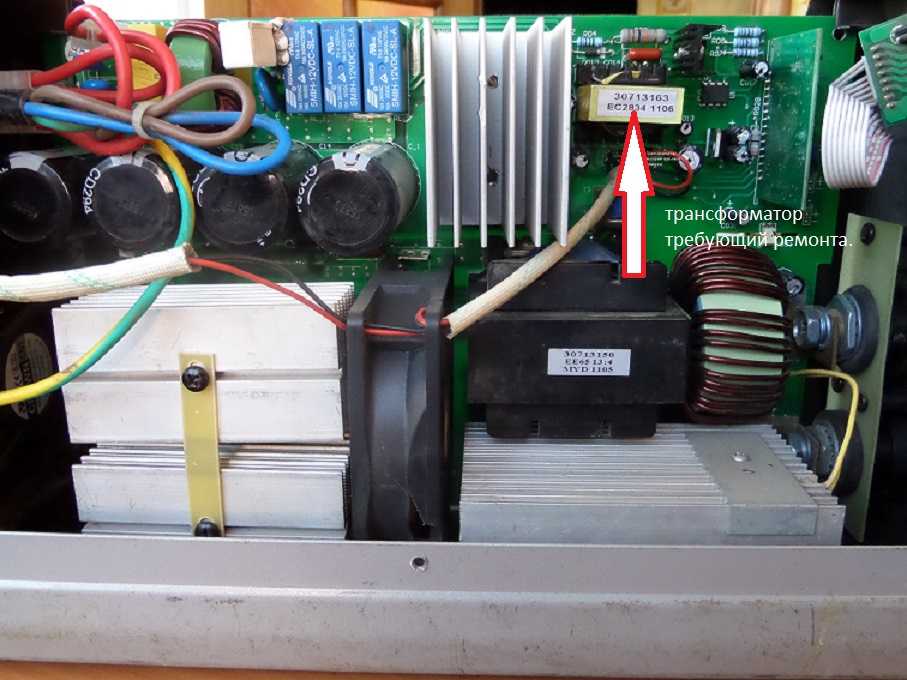

Особенности ремонта

Отличительной особенностью инверторов является наличие электронной платы управления, поэтому диагностировать и устранить неисправность в данном блоке может только квалифицированный специалист. К тому же, из строя могут выходить диодные мосты, транзисторные блоки, трансформаторы и другие детали электрической схемы аппарата. Чтобы провести диагностику своими руками, требуется иметь определенные знания и навыки работы с такими измерительными приборами, как осциллограф и мультиметр.

Из вышесказанного становится понятно, что, не имея необходимых навыков и знаний, приступать к ремонту аппарата, особенно электроники, не рекомендуется. В противном случае ее можно полностью вывести из строя, и ремонт сварочного инвертора обойдется в половину стоимости нового агрегата.

Советы

Проверка работоспособности трансформаторов важна, перед подключением или ремонтом устройства. При работе нужно соблюдать следующие правила:

Внимательно изучить маркировку и схему на корпусе.
Если на корпусе нет схемы, выполнять прямое подключение запрещено.
Запрещается подключать в сеть неизвестный ТР, без проверки на короткое замыкание.
Любые замеры под напряжением проводятся без контакта с клеммами.
Не выпаивая устройство из схемы, не получиться сделать замер выходящего сопротивления.
При работе нужно четко соблюдать технику безопасности.

Трансформаторы, особенно неизвестные, могут стать причиной короткого замыкания электропроводки и привести к возникновению пожара.

Как выбрать ферритовый кольцевой сердечник?

Выбрать примерный размер ферритового кольца можно при помощи калькулятора для расчета импульсных трансформаторов и справочника по ферритовым магнитопроводам. И то и другое Вы можете найти в .

Вводим в форму калькулятора данные предполагаемого магнитопровода и данные, полученные в предыдущем параграфе, чтобы определить габаритную мощность срдечника.

Не стоит выбирать габариты кольца впритык к максимальной мощности нагрузки. Маленькие кольца мотать не так удобно, да и витков придётся мотать намного больше.

Если свободного места в корпусе будущей конструкции достаточно, то можно выбрать кольцо с заведомо бо’льшей габаритной мощностью.

В моём распоряжении оказалось кольцо М2000НМ типоразмера К28х16х9мм. Я внёс входные данные в форму калькулятора и получил габаритную мощность 87 Ватт. Этого с лихвой хватит для моего 50-ти Ваттного источника питания.

Запустите программу. Выберете «Pacчёт тpaнcфopмaтopa пoлумocтoвoго пpeoбpaзoвaтeля c зaдaющим гeнepaтopoм».

Чтобы калькулятор не «ругался», заполните нолями окошки, неиспользуемые для расчёта вторичных обмоток.

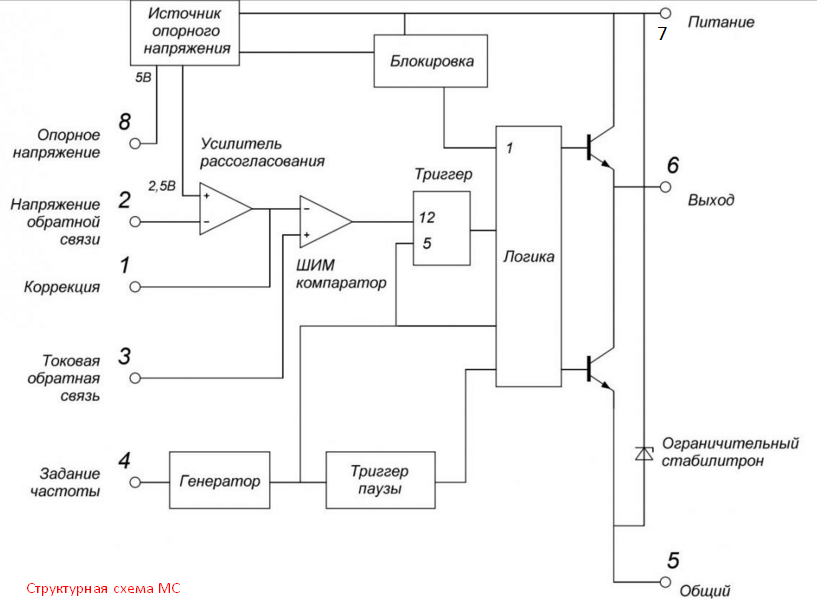

Получение исходных данных для простого расчёта импульсного трансформатора.

Напряжение питания.

Помню, когда наши электросети ещё не приватизировали иностранцы, я строил импульсный блок питания. Работы затянулись до ночи. Во время проведения последних испытаний, вдруг обнаружилось, что ключевые транзисторы начали сильно греться. Оказалось, что напряжение сети ночью подскочило аж до 256 Вольт!

Конечно, 256 Вольт, это перебор, но ориентироваться на ГОСТ-овские 220 +5% –10% тоже не стоит. Если выбрать за максимальное напряжение сети 220 Вольт +10%, то:

242 * 1,41 = 341,22V (считаем амплитудное значение).

341,22 – 0,8 * 2 ≈ 340V (вычитаем падение на выпрямителе).

Индукция.

Определяем примерную величину индукции по таблице.

Пример: М2000НМ – 0,39Тл.

Частота.

Частота генерации преобразователя с самовозбуждением зависит от многих факторов, в том числе и от величины нагрузки. Если выберите 20-30 кГц, то вряд ли сильно ошибётесь.

Граничные частоты и величины индукции широко распространённых ферритов.

Марганец-цинковые ферриты.

Параметр	Марка феррита
6000НМ	4000НМ	3000НМ	2000НМ	1500НМ	1000НМ
Граничная частота при tg δ ≤ 0,1, МГц	0,005	0,1	0,2	0,45	0,6	1,0
Магнитная индукция B при Hм = 800 А / м, Тл	0,35	0,36	0,38	0,39	0,35	0,35

Никель-цинкове ферриты.

Параметр	Марка феррита
200НН	1000НН	600НН	400НН	200НН	100НН
Граничная частота при tg δ ≤ 0,1, МГц	0,02	0,4	1,2	2,0	3,0	30
Магнитная индукция B при Hм = 800 А / м, Тл	0,25	0,32	0,31	0,23	0,17	0,44

Порядок проверки исправности

Для проверки исправности импульсного трансформатора используется аналоговый или цифровой мультиметр. Цифровое устройство обладает преимуществами, благодаря удобству применения. Его не нужно дополнительно подстраивать, достаточно убедиться в наличии питания и целостности проводов подключения.

Аналоговый мультиметр настраивается следующим образом:

выбирается режим эксплуатации переключением в область минимальной величины сопротивления при измерении;
провода вставляются в контакты прибора и соприкасаются друг с другом;
специальной подстройкой стрелка выставляется на ноль;

Если совместить стрелку с нулём не получается, это говорит о проблемах с элементами питания, нуждающимися в замене.

Если трансформатор является составной частью некоторого аппарата, желательно отделить этот элемент от остальной конструкции, чтобы исключить воздействие сопутствующих помех при диагностике.

Проверка с помощью осцилографа:

Неисправность прибора может объясняться следующими проблемами:

повреждённым сердечником;
подгоревшими соединениями;
нарушением изоляции проводов, вызывающим короткое замыкание обмотки;
разрывом провода.

Кроме инструментальных измерений, необходимо обращать внимание на внешний вид аппарата. О неисправности может свидетельствовать подгоревшая обмотка, следы гари и соответствующий запах

Особенности и ошибки проектирования токового трансформатора

Хочу обратить Ваше внимание на то, что напряжение на выходе трансформатора тока будет двуполярным даже если в измеряемой цепи протекает пульсирующий однополярный ток. Трансформатор не может передавать постоянное напряжение

Он передаст на выходную обмотку только переменную составляющую измеряемого тока.

Еще одно замечание. Шунт вторичной обмотки должен пропускать электрический ток в обе стороны. Недопустимо ставить последовательно с выходной обмоткой диод. Это может привести к скачкам напряжения на этой обмотке, насыщению трансформатора, помехам в измеряемой цепи, пробою диода. Можно сначала поставить шунтирующий резистор, а уже потом снять с него напряжение через диод, или поставить мост с включенным в его диагональ шунтирующим резистором. Мост, как известно, обладает двусторонней проводимостью со стороны входов переменного напряжения.

Вашему вниманию подборки материалов:

Конструирование источников питания и преобразователей напряжения Разработка источников питания и преобразователей напряжения. Типовые схемы. Примеры готовых устройств. Онлайн расчет. Возможность авторам

Практика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

В некоторых случаях полезно измерять сумму токов через несколько проводников. Тогда все эти проводники пропускаются через окно сердечника. Сила тока во вторичной обмотке будет пропорциональна силе суммы токов

Важно направление протекания тока. Если один провод пропущен так, что ток протекает в одном направлении, а второй так, что ток течет навстречу, то на выходе будет разность токов

Как я уже писал, трансформатор тока лучше работает при симметричном измеряемом токе. В некоторых случаях этого можно добиться, пропустив проводники в правильном направлении. Например, в пуш-пульном преобразователе напряжения, для ограничения тока может применяться токовый трансформатор. Можно пропустить проводники, соединенные с коллекторами (стоками) транзисторов так, чтобы ток проходил через трансформатор в одном направлении, но можно пропустить их крест-на-крест, а измеряемое напряжение подать на мост. Тогда трансформатор тока будет работать в более щадящем режиме.
