Как сделать спидометр на светодиодах из шагового двигателя

Как поменять датчик скорости на ВАЗ 2110

Любой автомобиль оборудован системой, которая показывает скорость передвижения и километраж (пройденное расстояние). Именно спидометр, являющийся устройством для определения мгновенной скорости, даёт возможность узнать, какова максимальная скорость ВАЗ 2110.

Датчики скорости устанавливают только в инжекторных автомобилях, там, где присутствуют карбюраторные двигатели, их нет. Прибор этот несёт ответственность за подачу и расход топлива, выставление угла опережения зажигания, и осуществляет контроль за качеством горючей смеси. Все данные передаются на электронный блок управления, под контролем которого находится инжектор.

До появления датчиков, на каждый карбюраторный двигатель устанавливались механические приводы спидометра. На автомобилях ВАЗ 2010, выпущенных до 2006 года, установлены именно механические приводы. Более новые автомобили, выпущенные после 2006 года, оборудованы электронными датчиками.

Классификация

По способу измерения

• Хронометрический — комбинация одометра и часового механизма.
• Центробежный — плечо регулятора, удерживаемое пружиной, вращается вместе со шпинделем и отбрасывается в стороны центробежной силой так, что расстояние смещения пропорционально скорости.
• Вибрационный — используется для быстровращающихся машин. Механический резонанс колебаний рамы или подшипников машины вызывает колебания градуированных язычков с частотой, соответствующей числу оборотов машины.
• Индукционный — система постоянных магнитов, вращающихся вместе с приводным шпинделем, генерирует вихревые токи в диске из меди или алюминия, помещённом в магнитное поле. Диск, таким образом, втягивается в круговое движение, но его вращение замедляется ограничительной пружиной. Диск соединен со стрелкой, показывающей скорость.
• Электромагнитный — скорость определяется по ЭДС, вырабатываемой тахогенератором, подключённым к шпинделю.
• Электронные — оптический, магнитный или механический датчик вырабатывает импульс тока за каждый оборот шпинделя. Импульсы обрабатываются электронной схемой и скорость выводится на индикатор.
• По системе спутникового позиционирования — скорость определяется по системе спутникового позиционирования GPS электронным путём как пройденное расстояние, делённое на время пути.

Долгое время сигнал скорости движения снимался с элементов конструкции колеса или трансмиссии и механически, путём вращающегося троса в боуденовой оболочке, передавался на спидометр. С развитием электроники механическая передача уходит в прошлое.

Аналоговые

Стрелочный спидометр.

Стрелочный — наиболее распространён; скорость указывает вращающаяся вокруг оси стрелка;

Ленточный спидометр на «Волге».

Ленточный — использовался на ГАЗ-24 до начала 1975 года, многих американских и некоторых европейских и японских моделях; скорость показывает лента, проходящая мимо делений на неподвижной шкале;

Барабанный спидометр (по центру).

Барабанный — использовался на многих довоенных автомобилях, некоторых американских автомобилях шестидесятых, а также — относительно современных моделях «Ситроена»; деления нанесены на вращающийся барабанчик и при его вращении появляются в окошке, отображая текущую скорость;

Цифровые

Индикатор цифрового спидометра представляет собой жидкокристаллический или аналогичный дисплей, отображающий скорость в виде цифр;

Цифровой спидометр.

В последнем случае основной проблемой является задержка показаний: в отсутствие задержки отображения значения скорости или слишком малой задержки водитель не способен корректно воспринимать постоянно «скачущие» перед глазами цифры; при введении существенной задержки же, индикатор начинает некорректно отображать данные о скорости в данный момент времени при разгоне и торможении из-за запаздывания.

В силу этого, аналоговые индикаторы всё ещё очень широко используются, а цифровые получили распространение на относительно небольшом числе моделей; всплеск их популярности произошёл в США в конце семидесятых — восьмидесятых годах, откуда эта мода передалась японским производителям, но впоследствии на большинстве моделей их сменили традиционные стрелочные спидометры.

Часто спидометр совмещают в одном корпусе со счётчиком пройденного расстояния — одометром.

Погрешность показаний

Все спидометры, как и любое другое техническое устройство, имеют погрешность показаний. Производителями автомобильной техники принято, чтобы погрешность спидометра на автомобилях конструктивно была в сторону увеличения показаний, против фактической скорости движения (это необходимо, в том числе, и для исключения конфликтных ситуаций с дорожной полицией). Погрешность измеряется в процентах, а не километрах или милях.

Как определить неисправность?

Есть несколько вариантов диагностики исправности электроцепи авто, которые можно осуществить в домашних условиях. К примеру, можно проверить наличие напряжение на определенном участке, для этого можно использовать мультиметр или контрольную лампочку.

Итак, если цепь неисправна, порядок действий следующий:

1. Для начала необходимо подключить один из щупов тестера или контрольной лампы к клемме «-» АКБ, также его можно соединить с кузовом грузовика.
2. Второй щуп необходимо подключить к соединению диагностируемого участка, при этом желательно, чтобы он был установлен как можно ближе либо к АКБ, либо к предохранителю.
3. Если в результате подключения контрольная лампочка начала гореть или на дисплее мультиметра появилось напряжение, это значит, что данный участок цепи работает нормально. То есть все элементы подключены, как нужно, и ремонт проводки не требуется. Но при этом нужно учитывать, что в некоторых цепях напряжение может присутствовать в том случае, если ключ в замке зажигания повернуть в определенное положение.
4. Далее, производится диагностика остальных участков цепи, процедура осуществляется аналогичным образом.
5. Если вы найдете точку, где напряжения нет, то скорей всего, причина проблемы кроется между этой точкой и последним участком, где напряжение имеется.
6. Нужно отметить, что в большинстве случаев проблемы с проводкой обусловлены именно плохим контактом.

Тестер для диагностики проводкиТакже в домашних условиях можно попытаться найти короткое замыкание в системе:

1. Для начала из гнезда необходимо извлечь предохранительный элемент, отвечающий за диагностируемую цепь.
2. Затем тестер нужно перевести в режим вольтметра.
3. Один щуп устройства нужно подключить к клеммам подключения предохранителя. При этом все устройства и девайсы данной цепи должны быть отключены и обесточены.
4. Затем попробуйте пошевелит кабель. Если в этот момент на дисплее будут появляться значения, то это свидетельствует о коротком замыкании. Как правило, такая проблема появляется в результате перетирания изоляции на проводе (автор видео — Григорий Сергеев).

Приложение «Приборная панель для планшета»

Благодарим пользователя портала Drive2 за опубликованную версию приложения и описание метода установки приложения:

После установки приложение уже будет работать. Для того чтобы включить его автозагрузку необходимо сделать следующее:

После установки необходимо зайти в настройки Андроид, в раздел «Домашний экран», выбрать приложение приборной панели VenatorLite2. Очень важный момент! Выйти в настройки Андроида из приложения приборной панели для возврата стандартного Launcher-a нельзя. Перед тем как установить приложение вместо Launcher-a необходимо убедиться что в настройки можно зайти из статусбара. Иначе вернуть стандартный лаунчер будет проблематично.

ПРИМЕЧАНИЕ! Перед установкой автозагрузки желательно настроить и отладить работу приложения.

После запуска приложения нужно зайти в настройки (нажать на значок шестеренки справа вверху). Тут надо указать ip-адрес и порт (В нашем примере этими значениями являются: адрес 192.168.4.1 и порт 3333).

Осталось все подключить и протестировать. Если все сделали правильно, то при вкючении устройства и подаче на 4-ый пин ардуино «плюса» приборная панель включится.

А вот как выглядит приборная панель, установленная в ОКУ:

Желаем успеха в реализации данного проекта

Как распознать обман

На механическом одометре цифры расположены на специальных барабанах и перещелкиваются вверх с увеличением пробега, при этом они должны быть выстроены ровно по одной линии. Если стоят неровно —  это признак скрученного пробега. Во время коррекции цифры перещелкиваются в обратном порядке и встают криво. Можно осмотреть зону крепления тросика спидометра на предмет откручивания крепежной гайки (лучше попросить того, кто хорошо разбирается в автомобилях).

Скрутить пробег можно на любом одометре — и механическом, и электронном. К счастью, распознать обман можно в обоих случаях!

Если одометр электронный, то самый лучший вариант — съездить на диагностику в сервис к официальному дилеру. Признаки скрученного пробега необходимо искать на самой приборной панели. Необходимо проверить снималась она или нет и есть ли на электронных схемах следы вмешательства. Электронные платы приборных панелей изготавливают на заводе и покрывают слоем лака, следы вмешательства в виде перепаянных микросхем, стертого лака или очищенных дорожек можно заметить невооруженным глазом.

Также показания пробега записываются в бортовой компьютер автомобиля, и если совершалась коррекция пробега, то остаются следы взлома, которые может обнаружить специалист по электронике на фирменном сервисе марки.

Оригинальный пробег автомобилей из Америки и Канады можно выяснить через базы данных Carfax и Autochek. Для японских марок пробег указан в аукционном листе (документ, который заполняют аукционные эксперты, прежде чем выставить автомобиль на торги, в нем указано состояние машины, комплектация и опции), но это возможно, когда автомобиль только привезли, при повторной перепродаже лист могут «потерять».

Какие бывают спидометры

Чтобы понять, как сделать подмотку спидометра, нужно, для начала, разобраться в работе и разновидностях самого прибора.

Спидометр – точный метрический прибор, измеряющий величину мгновенной скорости передвижения. Один из самых первых простейших спидометров, изобрел и запатентовал Николо Тесла еще в начале прошлого столетия.

Поверить трудно, но существует 11 видов этого прибора.

1. По методу измерения:

• Электронные
• Индукционные
• Электромагнитные
• Вибрационные
• Центробежные
• Хронометрические
• Позиционные – ориентированы на спутниковую навигацию

1. По индикации;

Аналоговые:

— Стрелочные

— Ленточные

— Барабанные

Цифровые

Не будем долго останавливаться на описании всех этих видов (это отдельная тема). Нужно отметить, лишь, что цифровые приборы не прижились в конструкции автомобилей. Дело в том, что цифры на табло слишком часто менялись (ведь замеряется скорость каждое мгновение). Водитель не мог уследить за этими изменениями и точно определить среднюю скорость движения. Специалисты пытались замедлить отображение, однако это сильно искажали данные при торможении и разгоне. В силу таких обстоятельств, производитель вернул в конструкцию аналоговые, стрелочные спидометры.

В привычных автомобильных спидометрах, встроен еще один измерительный прибор – одометр. Вот он и измеряет пробег (в километрах или милях). Кроме этого, здесь есть еще и счетчик дневного пробега, со специальной кнопкой обнуления пробега (официальная «подмотка» спидометра).

Как все измерительные приборы, спидометр имеет допустимую погрешность. Как правило, отклонения в автомобильных спидометрах происходит в сторону увеличения скорости. Измеряется она не в километрах, а в процентах.

Электронные счетчики – скручиваем пробег без проблем

Многие считают, что электронные счетчики являются прекрасной защитой от скрутки пробега. На деле же оказывается, что такие спидометры и одометры скрутить еще проще, чем может показаться на первый взгляд. Достаточно просто достать специальный прибор, который стоит очень доступных денег и является одним из наиболее простых способов поменять показания приборов одометра. Это устройство очень простое и монофункциональное, оно выполняет только одну задачу. Процесс скрутки достаточно прост:

• необходимо приобрести или взять в аренду специальный прибор для выполнения скрутки электронного счетчика;
• в инструкции прочитать, как действовать в случае с вашим автомобилем, куда подключать прибор;
• далее следует снять крышку под рулем автомобиля, где находится основная проводка транспортного средства;
• следующий шаг – поиск и освобождение соединения проводов, которое отвечает за подсчет пробега;
• подключив провода к прибору, вы можете выставить необходимые показания пробега, которые считаете нужными;
• затем прибор просто отключается, провода подключаются на прежнее место, все собирается в обратном порядке.

В таком случае следует помнить, что датчики в коробке и некоторые блоки в бортовом компьютере могут рассказать о настоящем пробеге. Подключение к диагностическим устройствам на официальной станции обслуживания может оказаться разоблачающим моментом. Поэтому в данной ситуации не стоит думать, что вы можете скрутить пробег автомобиля на 30-40 тысяч километров и продать автомобиль значительно дороже в силу его свежести. Стоит быть очень осторожным с применением такого метода увеличения цены на авто.

Почему скручивать пробег опасно при продаже автомобиля?

Уменьшить показатели пробега можно на любом автомобиле, будь то 30-летний Жигуль или новый Лексус. Но смысл этой операции достаточно сомнительный. Конечно, вы без особых сложностей обратите больше внимания на объявление о продаже вашего автомобиля, если его пробег за 10 лет эксплуатации составит менее 100 000 километров. Но на деле это практически невозможно, так как транспорт используют более интенсивно в 80% случаев.

Интересно, что опытные автомобилисты научились определять реальный пробег по вторичным признакам. Это не только показания диагностического оборудования, но и состояние салона автомобиля, некоторых кожаных и пластиковых деталей, износ двигателя и возникающие проблемы, сервисная книга и дата последнего ее заполнения, а также история обслуживания в вашем СТО. Принципов определения реального пробега может быть достаточно много.

ЦИФРОВОЙ СПИДОМЕТР

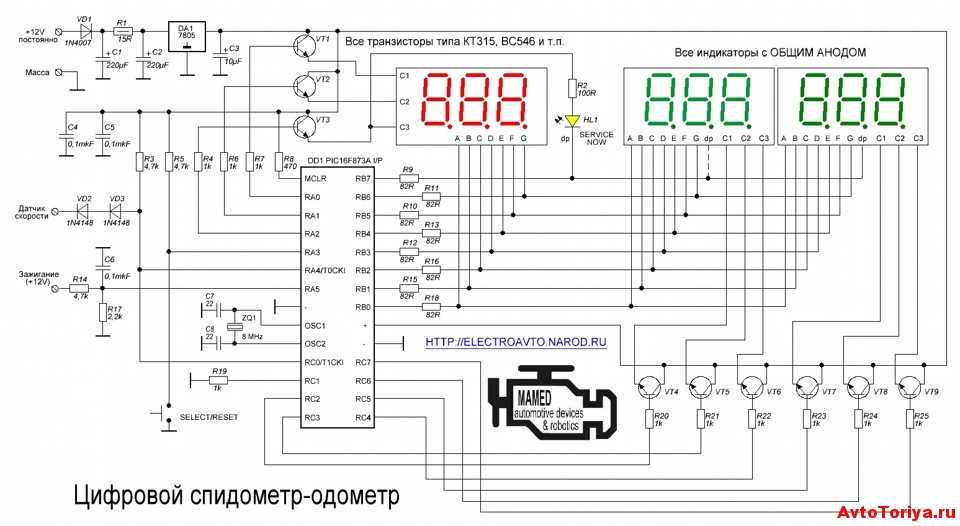

Недавно собрал цифровой спидометр, подходящий для любого автомобиля, схема данного спидометра весьма популярна на страницах интернета, она содержит минимум деталей. Построен спидометр на микроконтроллере Pic16F84A, на фотография микроконтроллер в iso корпусе, так как в дип корпусе в магазине не оказалось. Сигнал поступает от датчика скорости на 6 импульсов за оборот, в данном случае использовал датчик скорости от ВАЗ-2110. Также прилагаю программу, файлы разводки печатной платы в формате lay. Ниже приведены, схема, фотографии моего исполнения и небольшой видеофрагмент работы спидометра. ———————————————— :020000040000FA :10000000850186018B018101640083160030850023 :100010000130860046308100831202309400423065 :10002000920002309100FE3093000A308E008F0063 :10003000900078308C008B109F3081000B118B1C4E :100040002E288E0B2D280A308E008F0B2D280A307B :100050008F00900B2D280A3090008B100B1D1F284D :100060000310940C141C38280830940014308400B9 :100070008501840300088600140885008C0B1C2869 :100080008D0110084C2092000F084C2091000D1497 :100090000E084C20930015280A3C031D51280D1C06 :1000A00054280D1456200800FE3008000F3982072E :1000B00002349E3424340C349834483440341E3492 :1000C000003408347E34BE34DE34EE34F634FA3490 :02400E00F23F7F :00000001FF ———————————————— Для программирования нужно все, что находится между строчками с «тире», в любом текстовом редакторе сохранить в виде файла с расширением .hex, и дальше программатором – «прошить» в микропроцессор. В качестве индикаторов использованы три семисегментных блока SA08-11 с высотой знака 20.3 мм . Цвет – ярко красный. Напомню, что семисегментники в данном случае берутся с общим анодом. Индикаторы включены по схеме динамической индикации, их аноды управляются через ключи на транзисторах КТ646. Можно применять и другие, например, КТ815. Одноименные (a, b, c, d, e, f, g) катоды соединяются параллельно у всех трех индикаторов. При правильной сборке, цифровой спидометр начинает работать сразу без каких либо настроек. Автор конструкции: Иван Федоров.

Не забудьте поделиться с друзьями

Это тоже полезно посмотреть:

Стоит ли устанавливать игры на SSD диск? Данная статья описывает преимущества SSD накопителей для приложений и игр. Также здесь выполняется сравнение между достоинств данного накопителя с устаревшим аналогом.

ЧИСТКА И РЕМОНТ НОУТБУКА ASUS Самостоятельный ремонт ноутбука ASUS X50SL — очищаем от пыли вентилятор с радиатором процессора и ставим новые драйвера.

el-shema.ru

Признаки неисправности

Неисправности электронного спидометра заметны сразу. О них можно узнать по следующим признакам:

1. Полное отсутствие работоспособности табло, его подсветки. Возможно причина в перегоревшем предохранителе.
2. Стрелка не двигается на табло. Причиной может стать не работающий датчик скорости или обрыв в электрической цепи.
3. Скачки стрелки указывают на проблемы с датчиком или на плохой контакт в цепи.
4. Плохой разгон автомобиля, нарушение оборотов при переключении передачи, повышение расхода топлива укажут на проблемы с электронным датчиком скорости (ЭДС).

При появлении подобных проблем, необходимо своевременно проверить все элементы электронного спидометра.

Процесс установки

Весь процесс можно разделить на несколько этапов:

• осмотр машины на предмет необходимости замены датчика скорости и спидометра;
• подбор и замена (по необходимости) датчика скорости и спидометра;
• подключение проводов тахографа к датчику скорости и спидометра;
• проверка;
• калибровка и активизация блока СКЗИ(производится в специализированном центре).

Теперь о каждом пункте подробнее.

Датчик скорости и спидометр

При осмотре ТС необходимо обратить внимание на датчик скорости и спидометр. Если спидометр механический с тросиком, то его однозначно под замену, а также потребуется установка датчика скорости

Возможен вариант использования проходного датчика, чтобы оставить старый спидометр, но этот вариант только на крайний случай. При установке тахографа на Камаз, могут встретиться датчики скорости в виде маленького генератора, который в зависимости от скорости меняет напряжение которое подается в спидометре, в котором установлен моторчик, скорость вращения которого напрямую зависит от напряжения. При установке тахографа нам МАЗ нам может понадобиться переходник для монтажа нового датчика скорости, его можно подобрать в магазине или выточить (для особых экстремалов).

Какой спидометр установить выбирать только Вам, все зависит от бюджета и размера отверстия на панели приборов. Более подробно с моделями спидометров и датчиков скорости вы можете ознакомиться в каталоге на нашем сайте. Вернемся к установке, если нужно менять спидометр и датчик, проводим работы по их замене. Проводятся они очень просто, чуть выше даны рекомендации по прокладке нового кабеля от коробки до спидометра. Датчик скорости как правило просто выкручивается, и взамен его вкручивается новый.

Теперь подключаем устройство к бортовой сети

Схема подключения тахографа как правило разная, вызвано это огромным количеством не только марок машин, но и их модификациями. Как правило основные подключаемые провода при монтаже: — питание +12\24 Вольта. Берется на 1 контуре питания или протягивается от АКБ; — масса. Подключается на корпус или тянется из клеммной колодки с массой. если на кузове\корпусе ТС нет массы (например автомобили MAN); — зажигание. Как правило есть на замке зажигания (тумблере) или под приборной панелью, обозначается как ACC; — включение габаритов\ближнего света. Предназначено для автоматической регулировки яркости дисплея тахографа, берется от блока предохранителей, в котором предохранитель от света или от провода на фары под приборной панелью; — питание датчика скорости. Питание идет от тахографа к датчику. Тут все просто, согласно схемы на датчике подаем плюс; — масса датчика скорости аналогично; — сигнал от датчика скорости. Просто подключаем от датчика напрямую на разъем; — выход на спидометр. Подключается для того, чтобы работал спидометр. Подключение производить именно от тахографа, а не от датчика скорости. Скрутки «все в кучу» не допускаются! — дополнительное оборудование по необходимости (датчики уровня топлива, температурные датчики и доп. оборудование).

Принцип работы

Пользоваться моталкой спидометра предельно просто. Чтобы самому в этом убедиться, достаточно посмотреть пару роликов с нашего Ютуб канала.

• В штатном режиме пробег в автомобиле увеличивается только при его езде, поэтому задача крутилки пробега — имитировать реальное движение. Точнее достаточно воспроизводить сигналы, поступающие от электронных блоков, отвечающих за считывание информации о скорости движения авто.
• В современных автомобилях эта задача возложена на блок АБС. Именно система АБС подразумевает наличие на каждом из колес автомобиля датчика скорости вращения. ABS во время своей работы считывает вращение всех колес, из этого вычисляет скорость движения машины и уже эту информацию передает другим блокам, наиболее важные из которых панель приборов и блок управления двигателем.

Панель приборов отображает скорость на спидометре и считает пробег на одометре.

ЭБУ или «мозги» фиксируют только пробег. Он прописывается в памяти блока управления двигателем и может быть вычитан только специальным диагностическим оборудованием.

На современных машинах (что не всегда ровно на новых машинах) для передачи информации от АБС к другим блокам используется цифровая шина кан. Это некоторый аналог компьютерной цепи между электронными блоками автомобиля. Придумана для уменьшения количества проводов в автомобиле. Физически CAN шина – это два провода, которые подходят к каждому из электронных блоков.

• Каждый электронный модуль передает в эту шину в виде цифровых сообщений информацию, которую он измерил или сигнализирует о событии, которое он обнаружил.
• Одновременно из этой же шины он считывает данные, которые именно ему нужны для работы.

Так, по всего лишь двум проводам передаются данные о скорости движения, оборотах двигателя, температуре ОЖ, наличии ошибок, отрыта ли дверь (и какая), заведен ли двигатель, каком положении рычаг АКПП, включен ли стоп сигнал и.д.т. Для передачи каждого из этого параметров пришлось бы провести провод. А он медный, дорогой.

Безусловно, это в общем, на практике это чуть сложнее

Но для нас важно, что именно так и передается информация о скорости и пробеге. Т.е

задача подмотки спидометра уметь передавать в кан шину данные, точно такие же, как это делает блок АБС при движении ТС. При чем к кан шине можно подключиться в любом месте и начать передавать туда информацию. Т.е. нет необходимости подключаться к АБС. А если учесть, что чаще всего CAN шина выводится в диагностический разъем ОБД2, то проблема с подключением крутилки имеет очень красивое решение – прибор подключается в штатный разъем, который есть в каждом авто.

Поэтому для начала процесса подмотки включаем зажигание и просто вставляем моталку в разъем. Через ОБД2 она начнет транслировать нужные данные, в результате пробег на авто начет увеличиваться. Так просто работает например подмотка спидометра Форд Транзит:

Однако при том, что пользоваться подмоткой спидометра предельно просто, сама же она имеет непростую начинку. Сразу скажу, что это никакой не генератор АЗ-1, продающийся на авторынках.

• Поскольку прибор должен генерировать не простые прямоугольные импульсы, а пакеты цифровых сообщений с определенными данными, схемотехника моталки построена на основе микроконтроллера с поддержкой КАН.
• В этот контроллер вшита программа, разработанная нашими специалистами. Изнутри крутилка выглядит как на фото.

Там вы, например, можете так же увидеть переключатели, используемые для настройки девайса на нужный алгоритм. Подробнее об этом можно почитать в этой статье.

Прелесть разъема ОБД2 в том, что он стандартные, точнее стандартизирован мировым стандартом OBD2. Проще говоря форма самого диагностического разъема одинаковая на абсолютно всех современных автомобилях мира. Посмотрите, как выглядит моталка спидометра на КАМАЗ. Ровно точно так же как и например на Новый рено Дастер.

Бывают случаи, когда покупатели упорно доказывают, что на их авто какой-то уникальный разъем, потому что машина очень новая или очень хитрая. Шлют фото, или даже высказывают, что мы что-то не то им прислали. Конечно же в данной ситуации заблуждается именно покупатель, что часто обусловлено элементарным волнением перед решением своей проблемы с пробегом. Нужно просто понять, что никакого другого или какого-то особенного разъема нет. Везде он один и тот же, это мировой стандарт.

Погрешность показаний

Сам СА — это настраиваемый прибор, однако он не может быть на 100% точным. Как и любой другой измерительный девайс, СА имеет определенную погрешность и обычно устройство завышает показатели скорости, но не занижает их.

Для начала для тех, кто забыл, что такое спидометр. Спидометр – это авто устройство, которое измеряет скорость передвижения. Установить в свой автомобиль спидометр можно как покупной, так и сделанный собственноручно. Ну а как сделать электронный спидометр своими руками — спросите вы? Оказывается ничего сложного в этом нет. Достаточно иметь схему разработки и необходимые детали. Но, обо всём по порядку.

Для примера установки электронного спидометра приведу вам пример как выглядит установленный электронный спидометр на ваз:

Для изготовления электронного спидометра собственноручно, вам понадобится

• — компьюте рили планшет с доступом в интернет;
• — радио детали;
• — паяльник;
• — монтажная плата;
• — мультиметр;
• — датчик скорости;
• — компилятор.

Первым делом для изготовления вам понадобится приобрести в любом магазине электроники или на радиорынке все детали, необходимые для конструирования электронного спидометра. Что бы изготовить электронный спидометр своими руками вам потребоваться различные детали. Например, транзисторы, фитодиоды, конденсаторы, дисплей, стабилизаторы напряжения, резонатор, реле и некоторые другие, в зависимости от сложности выбранной вами схемы. Необходимый список я привёл ниже:

Чтобы сделать электронный спидометр своими руками вам необходимы будут следующие детали:

1. Микроконтроллер ATMega8.
2. 4-х символьный индикатор с общим анодом.
3. n-p-n транзисторы (любые маломощные) — 4 шт..
4. Стабилизатор 78L05 (можно и КРЕНка, на схеме этого нету).
5. пара конденсаторов на 47 мкФ 16-25В (на схеме этого нету).
6. Резисторы: 1 КОм-3 штуки, 10 КОм-1 штуки, 150 Ом-7 штуки.

Вот на подобии этого должно у вас получится в итоге:

Далее понадобится приобрести датчик скорости и прикрепить на колесо автомобиля данный контроллер. Для начала необходимо рассчитать количество импульсов на километр пробега. В этом поможет измерение длины окружности колеса. Т.е. один оборот будет равен одному импульсу на датчике. Рассчитать параметр устройства теперь можно будет на основе полученных данных. На крайний случай можно запитаться к стандартному датчику и вывести сигнал с него на наш новый электронный спидометр который мы собираем своими руками. Вот схема устройства для ВАЗ-2110.

Прошивка микроконтроллера на следующем этапе должна осуществляться специальным компилятором. И тотчас же протестируйте работу вашего спидометра. И лишь убедившись, что нет никаких неполадок, можно подключать данное устройство к вашему автомобилю.

В конце смонтируйте электронный спидометр в автомобиль и уже на практике проверяйте его исправность и работоспособност ь. Но если обнаружатся какие-либо проблемы в работе устройства, то необходимо будет перепрограммиров ать микроконтроллер или изменять саму схему.
