Диод шоттки

Диод Шоттки: принцип работы

От классического вида вентиль Шоттки отличается тем, что основу его работы составляет пара полупроводник-металл. Зачастую эта пара упоминается как барьер Шоттки. Этот барьер, кроме схожей с p-n переходом способности проводить электричество в одну сторону, обладает несколькими полезными особенностями.

Арсенид галлия и кремний – основные поставщики материала для производства электронного элемента в промышленных условиях. В более редких случаях используют драгоценные химические элементы: платина, палладий и им подобные.

Его графическое условное выражение на электрических схемах не совпадает с классическими диодами. Маркировка электронных элементов похожа. Также встречаются двойные диоды в виде сборки.

Сдвоенный диод с барьером Шоттки

У сдвоенных вентилей выходы катодов или анодов совмещены. Отсюда следует, что такое изделие обладает тремя концами. Сборки с общим катодом, например, работают там, где требуются импульсные блоки питания. Диоды Шоттки с общим анодом используются существенно реже.

Диоды находятся в едином корпусе и используют для их изготовления одну технологию производства, поэтому по набору своих параметров они как близнецы-братья. Температура работы у них тоже одинаковая, т.к. находятся в общем пространстве. Данное свойство значительно уменьшает необходимость их замены из-за потери работоспособности.

Самые важные отличительные свойства рассматриваемых вентилей – это незначительное прямое падение напряжения (до 0,4 В) в момент перехода и высокое время срабатывания.

Однако упомянутая величина падения напряжения обладает узким диапазоном прикладываемого напряжения – не более 60 В. И сама эта величина мала, что задаёт достаточно узкий спектр применения данных диодов. Если напряжение превысит указанную величину, барьерный эффект исчезает, и диод начинает работать в режиме обычного выпрямительного диода. Обратное напряжение для большинства из них не выходит за рамки 250 В, однако существуют образцы с величиной обратного напряжения 1,2 кВ.

При проектировании электрических схем проектировщики частенько на принципиальных схемах диод Шоттки не выделяют графически, однако в спецификации к заказу указывают на его использование, прописывая в типе

Поэтому при заказе оборудования на это нужно обращать пристальное внимание

Диоды Шоттки в источниках питания

В компьютерных блоках питания очень часто расположены вентили Шоттки. Пятивольтовое напряжение обеспечивает серьёзный ток в десятки ампер, что для низковольтных систем питания является рекордом. Для этих блоков питания и применяют вентили Шоттки. В основном, используются сдвоенные диоды с единым катодом. Ни один качественный современный питающий блок компьютеров не обходится без такой сборки.

Диагноз. «Перегоревший» питающий блок электронного устройства чаще всего означает необходимость замены сгоревшей сборки Шоттки. Причины неисправности всего две: увеличенный ток утечки и электрический пробой. При наступлении описанных состояний электрическое питание на компьютер перестаёт подаваться. Защитные механизмы сработали. Рассмотрим, как это происходит.

Напряжение на входе компьютера отсутствует на постоянной основе. Блок питания полностью заблокирован вшитой в компьютер защитой.

После ремонта блока питания, связанного с заменой сдвоенных диодов Шоттки, необходимо «прозвонить» и транзисторы. При обратной процедуре диоды также требуют проверки. Особенно это правило актуально, если причиной ремонта стала утечка.

Конструкция

Отличается диод Шоттки от обыкновенных диодов своей конструкцией, в которой используется металл-полупроводник, а не p-n переход. Понятно, что свойства здесь разные, а значит, и характеристики тоже должны отличаться.

Действительно, металл-полупроводник обладает такими параметрами:

• Имеет большое значение тока утечки;
• Невысокое падение напряжения на переходе при прямом включении;
• Восстанавливает заряд очень быстро, так как имеет низкое его значение.

Диод Шоттки изготавливается из таких материалов, как арсенид галлия, кремний; намного реже, но также может использоваться – германий. Выбор материала зависит от свойств, которые нужно получить, однако в любом случае максимальное обратное напряжение, на которое могут изготавливаться данные полупроводники, не выше 1200 вольт – это самые высоковольтные выпрямители. На практике же намного чаще их используют при более низком напряжении – 3, 5, 10 вольт.

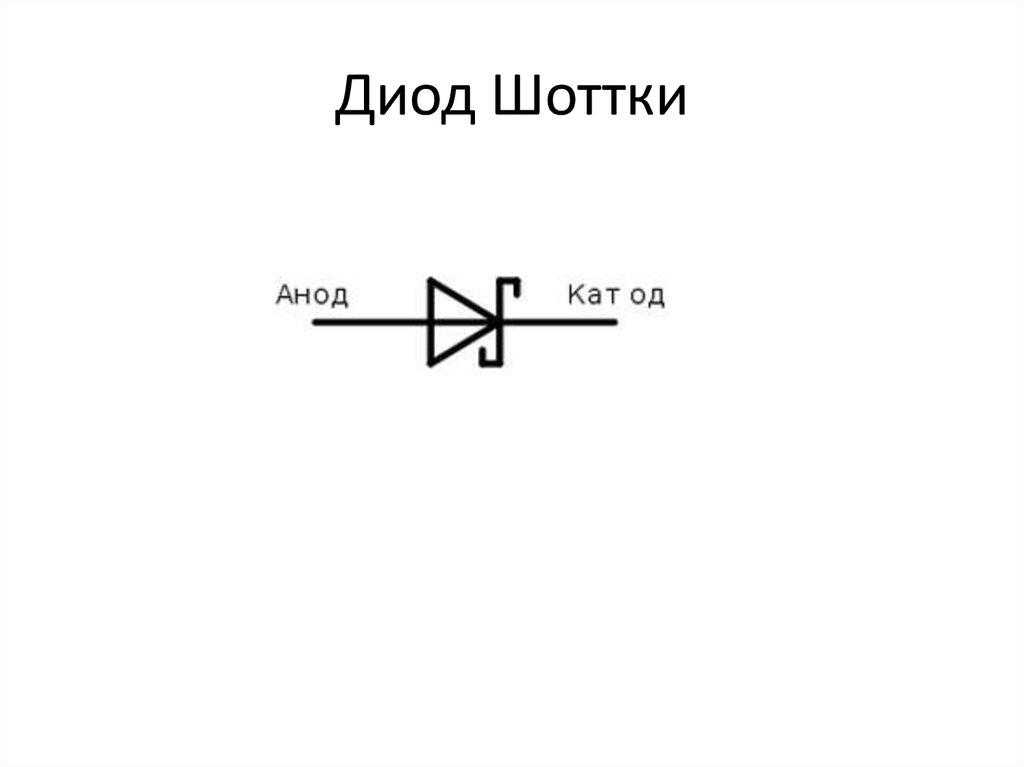

На принципиальной схеме диод Шоттки обозначается таким образом:

Но иногда можно увидеть и такое обозначение:

Это означает сдвоенный элемент: два диода в одном корпусе с общим анодом или катодом, поэтому элемент имеет три вывода. В блоках питания используют такие конструкции с общим катодом, их удобно использовать в схемах выпрямителей. Часто на схемах рисуется маркировка обычного диода, но в описании указывается, что это Шоттки, поэтому нужно быть внимательными.

Диодные сборки с барьером Шоттки выпускаются трех типов:

1 тип – с общим катодом;

2 тип – с общим анодом;

3 тип – по схеме удвоения.

Такое соединение помогает увеличить надежность элемента: ведь находясь в одном корпусе, они имеют одинаковый температурный режим, что важно, если нужны мощные выпрямители, например, на 10 ампер. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box»

Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Но есть и минусы. Все дело в том, что малое падение напряжения (0,2–0,4 в) у таких диодов проявляется на небольших напряжениях, как правило – 50–60 вольт. При более высоком значении они ведут себя как обычные диоды. Зато по току эта схема показывает очень хорошие результаты, ведь часто бывает необходимо – особенно в силовых цепях, модулях питания – чтобы рабочий ток полупроводников был не ниже 10а.

Еще один главный недостаток: для этих приборов нельзя превышать обратный ток даже на мгновение. Они тут же выходят из строя, в то время как кремниевые диоды, если не была превышена их температура, восстанавливают свои свойства.

Но положительного все-таки больше. Кроме низкого падения напряжения, диод Шоттки имеет низкое значение емкости перехода. Как известно: ниже емкость – выше частота. Такой диод нашел применение в импульсных блоках питания, выпрямителях и других схемах, с частотами в несколько сотен килогерц.

ВАХ такого диода имеет несимметричный вид. Когда приложено прямое напряжение, видно, что ток растет по экспоненте, а при обратном – ток от напряжения не зависит.

Все это объясняется, если знать, что принцип работы этого полупроводника основан на движении основных носителей – электронов. По этой же самой причине эти приборы и являются такими быстродействующими: у них отсутствуют рекомбинационные процессы, свойственные приборам с p-n переходами. Для всех приборов, имеющих барьерную структуру, свойственна несимметричность ВАХ, ведь именно количеством носителей электрического заряда обусловлена зависимость тока от напряжения.

Канал-Dolphin прдставляет:Диоды Шотки краткий тест качества Китай. 10SQ050, 20SQ050, 20A10, 10A10.

1293

13

17

00:03:11

23.07.2020

ВнИМАНИе !!! пьяная редакция слобанервным не смотреть. И не слушать…
шитики на диоды:
10SQ050 🤍
10SQ050 🤍
10A10 🤍
20A10 🤍
покупал тут:
10 шт./лот 10SQ045 10SQ050 15SQ045 15SQ050 20SQ045 20SQ050 10A 15A 20A 45В выпрямители диодный диод
🤍. 10 шт

x MIC schottky барьер диоды 6A10 10A10 20A10 диод 10A 1000 В выпрямитель для солнечных элементов pv Панель DIY
🤍
_
20 шт. 10A10 10,0 Ампер кремниевые выпрямители Выпрямитель Диод 10A 1000 В R-6 6A10 6A
🤍

10 шт. x MIC schottky барьер диоды 6A10 10A10 20A10 диод 10A 1000 В выпрямитель для солнечных элементов pv Панель DIY
🤍
_
20 шт. 10A10 10,0 Ампер кремниевые выпрямители Выпрямитель Диод 10A 1000 В R-6 6A10 6A
🤍

Диод Шоттки — полупроводниковый диод с малым падением напряжения при прямом включении. Назван в честь немецкого физика Вальтера Шоттки. В специальной литературе часто используется более полное название — Диод с барьером Шоттки.

В диодах Шоттки в качестве барьера Шоттки используется переход металл-полупроводник, в отличие от обычных диодов, где используется p-n-переход. Переход металл-полупроводник обладает рядом особенных свойств (отличных от свойств полупроводникового p-n-перехода). К ним относятся: пониженное падение напряжения при прямом включении, высокий ток утечки, очень маленький заряд обратного восстановления. Последнее объясняется тем, что по сравнению с обычным p-n-переходом у таких диодов отсутствует диффузия, связанная с инжекцией неосновных носителей, т.е. они работают только на основных носителях, а их быстродействие определяется только барьерной ёмкостью.

Диоды Шоттки изготавливаются обычно на основе кремния (Si) или арсенида галлия (GaAs), реже — на основе германия (Ge). Выбор металла для контакта с полупроводником определяет многие параметры диода Шоттки. В первую очередь — это величина контактной разности потенциалов, образующейся на границе металл-полупроводник. При использовании диода Шоттки в качестве детектора она определяет его чувствительность, а при использовании в смесителях — необходимую мощность гетеродина. Поэтому чаще всего используются металлы Ag, Au, Pt, Pd, W, которые наносятся на полупроводник и дают величину потенциального барьера 0,2…0,9 эВ.

Допустимое обратное напряжение выпускаемых диодов Шоттки ограничено 1200 вольтами (CSD05120 и аналоги), на практике большинство диодов Шоттки применяются в низковольтных цепях при обратном напряжении порядка единиц и нескольких десятков вольт.

Диоды — это самые простые полупроводниковые приборы, состоящие из одного p — n перехода, задача которых проводить ток в одном направление и не пропускать ток в обратном. По назначению диоды можно разделить на основные типы:

Выпрямительные диоды предназначены для выпрямления переменного тока низкой частоты (50-100кГц);
Силовые диоды отличаются большой нагрузочной мощностью (десятки — сотни ампер), используются в силовых цепях;
Быстродействующие диоды отличаются малым временем восстановления, значительным импульсным током, что позволяет их использовать практически во всех областях радиотехники;
Высоковольтные диоды отличаются высоким обратным напряжением (единицы-десятки киловольт), используются в цепях с высоким напряжением;
Импульсные диоды являются разновидностью высокочастотных диодов, которые предназначены для использования в качестве ключевых элементов в быстродействующих импульсных схемах;
Диодные мосты — это диодные сборки, выполненные в виде монолитной конструкции;
СВЧ диоды используются в радио — и СВЧ-трактах;
Стабилитроны, предназначенные для стабилизации уровня напряжения в схеме;
Защитные диоды предназначены для защиты схемы от импульсных скачков напряжения, отличаются быстродействием и большой мгновенной мощностью;
Диоды Шоттки являются разновидность выпрямительных диодов, которые обладают малым падением напряжения при прямом включение, на практике в основном применяются в низковольтных цепях;
Варикапы — это диоды, который меняют свою ёмкость пропорционально величине приложенного обратного напряжения, применяются в схемах перестройки частоты колебательного контура, деления и умножения частоты, частотной модуляции;
Купить диоды можно в пластмассовых, металлических, стеклянных и транзисторных корпусах. Цена диодов зависит от его типа и основных параметров, такие как максимальное допустимое постоянное обратное напряжение, максимально допустимое импульсное обратное напряжение, номинальный постоянный прямой ток, максимально допустимый постоянный прямой ток, максимально допустимый импульсный прямой ток, максимально допустимая мощность рассеивания и др.

В ЧЕМ ПРИКОЛ ДИОДОВ ШОТКИ / делюсь своим опытом /

22687

474

38

00:03:54

10.04.2020

Диоды Шотки штука хорошая, но и использовать из нужно грамотно!
Есть сборки которые предназначены для низкочастотных выпрямителей и именно они имеют наименьшее переходное сопротивление, но при этом обладают очень большой емкостью перехода.
🤍
А вот сборки для ВЧ схем генераторов и преобразователей имею сопротивление перехода весьма высокое, что не мешает им при работе в импульсном режиме с высокочастотными токами.
Применив условно высокоомные диоды Шотки в схемах мощных выпрямителей сетевой частоты вы получите перегрев и быстрый выход из строя этих диодов.
И наоборот — включив диоды шотки с малым сопротивлением в высокочастотные схемы — вы обнаружите, что выпрямительного эффекта почти нет — емкость переходов становится проводником на больших частотах.
Так что не кидайтесь ставить уникальные диоды куда попало — подумайте, почитайте и проверьте самостоятельно то что попало вам в руки, возможно дорогая и надежная сборка окажется вам не к месту и придется использовать обычные кремниевые диоды без изысков.
#ДиодыШотки #ВыпрямительИзШотки #РазницаДиодовШотки

Для тех кому нужны подробности (бываю там редко)
🤍
🤍
🤍
🤍

Как работает диодный мост: для чайников, просто и коротко

На вход диодного моста подается переменный ток, полярность которого в бытовой электросети меняется с частотой 50 Гц. Диодная сборка «срезает» часть синусоиды, которая для прибора «является» обратной, и меняет ее знак на противоположный. В результате на выходе к нагрузке подается пульсирующий ток одной полярности.

Обозначение диодного моста на схеме

Частота этих пульсаций в 2 раза превышает частоту колебаний переменного тока и равна в данном случае 100 Гц.

Работа диодного моста

На рисунке а) изображена обычная синусоида напряжения переменного тока. На рисунке б) – срезанные положительные полуволны, полученные при использовании выпрямительного диода, который пропускает через себя положительную полуволну и запирается при прохождении отрицательной полуволны. Как видно из схемы, одного диода для эффективной работы недостаточно, поскольку «срезанная» отрицательная часть полуволн теряется и мощность переменного тока снижается в 2 раза. Диодный мост нужен для того, чтобы не просто срезать отрицательную полуволну, а поменять ее знак на противоположный. Благодаря такому схемотехническому решению, переменный ток полностью сохраняет мощность. На рисунке в) – пульсирующее напряжение после прохождения тока через диодную сборку.

Пульсирующий ток строго назвать постоянным нельзя. Пульсации мешают работе электроники, поэтому для их сглаживания после прохождения диодного моста в схему нужно включить фильтры. Простейший тип фильтра – электролитические конденсаторы значительной емкости.

На печатных платах и принципиальных схемах диодный мост, в зависимости от того, как он устроен (отдельные элементы или сборка), может обозначаться по-разному. Если он состоит из отдельно впаянных диодов, то их обозначают буквами VD, рядом с которыми указывают порядковый номер – 1-4. Буквами VDS обозначают сборки, иначе –VD.

Самые простые варианты самодельных ЗУ для аккумуляторов

Мы не будем рассуждать на тему что лучше, самодельная или заводская зарядка. Очевидно, что последний вариант безопаснее, но что касается рабочих характеристик, то здесь вполне могут присутствовать темы для горячих дебатов. А ценовой вопрос и вовсе не обсуждается. Так что давайте лучше сразу приступим к рассмотрению вариантов изготовления своими руками самых простых в реализации зарядок для автомобильного аккумулятора.

Зарядка из обычной лампочки и диода

Полноценное зарядное устройство из этих компонент не сделаешь, но если появится необходимость завести машину с севшей батареей, такой прибор очень даже пригодится.

Что нам понадобится:

1. Старая добрая лампа накаливания. Они ещё встречаются в продаже. Главное – чтобы её мощность была высокой – чем выше, тем быстрее мы сможем привести аккумулятор в боевое состояние. Оптимальный вариант – 70–150-ваттные лампочки.
2. Полупроводниковый диод – электронный элемент, пропускающий ток только в одном направлении. В нашем устройстве диод будет отвечать за преобразование переменного тока в постоянный. Они продаются в магазинах радиотоваров, на рынках и стоят копейки даже по нынешним меркам.
3. Провод с вилкой для подключения зарядки к сети 220 В.
4. Провода для коммутации ЗУ с батареей.

Лампа с диодом подключаются последовательно, провод от лампы идёт в розетку, от диода – на плюсовую клемму аккумулятора. Второй провод соединяет минус АКБ и розетку. Отметим зависимость между временем зарядки и мощностью лампы. При 100 ваттах ток заряда будет составлять 0.17 А. Это означает, что за 10 часов мы зарядим батарею всего на 2 А. Но слишком мощная лампа тоже плохо – 200 Вт это уже критично для полупроводникового диода, который может просто сгореть.

Нетрудно подсчитать, что сильно разряженную батарею таким ЗУ в оптимальные сроки восстановить не удастся. Но если требуется подзарядить АКБ для пуска мотора, то этот вариант можно считать рабочим.

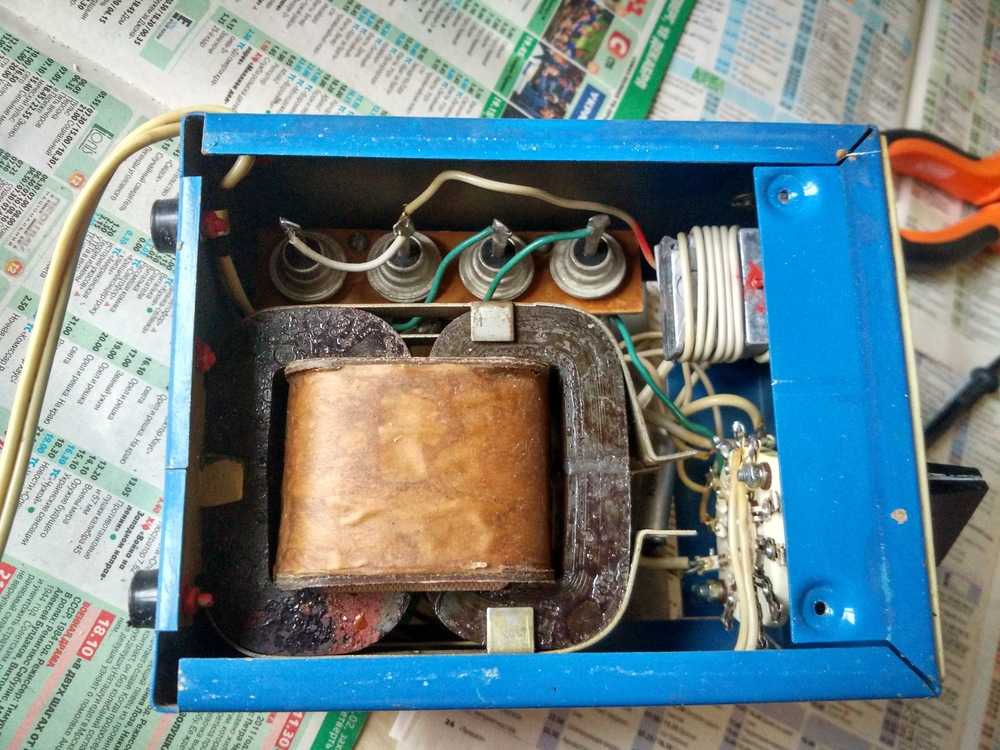

Зарядное устройство для АКБ из выпрямителя

По количеству используемых компонент это зарядное устройство также относится к самым простым. Их здесь, как и в предыдущем случае, два: выпрямитель в паре с преобразователем напряжения.

При этом выпрямитель можно использовать одного из трёх типов:

• с зарядкой постоянным током;
• работающие с ассиметричным током;
• устройства с переменным током.

Если использовать первый вариант, зарядка аккумулятора будет происходить при постоянном значении силы тока, избавленного от флюктуаций переменного напряжения. Выпрямители переменного тока работают по принципу подачи на клеммы АКБ переменного напряжения. Ассиметричные (их часто называют однополупериодными) выпрямители демонстрируют лучшие результаты, чем их оппоненты.

Они состоят из пяти компонент:

• диода большой мощности;
• переменного сопротивления;
• стабилитрона (трансформатора);
• предохранителя;
• выключателя.

Номинал предохранителя – 1 А, мощность трансформатора должна составлять 140 Вт при выходном напряжении 20–21 В. Резистор должен быть помощнее, типа МЛТ-2. Диод должен выдерживать токи порядка 5 А. Наконец, в качестве усилителя можно использовать регулятор на базе транзисторов 0818 и KT825, которые нужно установить на радиаторную подложку.

Для сборки потребуется плата без дорожек, на которой размещают все элементы, соединяя их между собой проводами. Такое зарядное устройство для автоаккумулятора, собранное своими руками, позволяет регулировать выходной ток. Главное – найти указанные компоненты и грамотно их расположить.

Проверка диодов Шоттки

Характеристики диодов Шоттки in5822

Бытовой мультиметр хорошо справляется с задачей проверки любого вида диодов с барьером Шоттки. Способ проверки очень схож с проверкой рядового диода. Однако есть свои секреты. Электронный элемент с утечкой особенно тяжело поддаётся корректной проверке. Во-первых, диодную сборку необходимо извлечь из схемы. Для этого потребуется паяльник. Если диод пробит, то сопротивление, близкое к нулю, во всех возможных режимах работы подскажет о его неработоспособности. По физическим процессам это напоминает замыкание.

«Утечка» диагностируется сложнее. Самый распространённый мультиметр для населения – dt-830, в большинстве случаев измерений в положении «диод» не увидит проблему. При переведении регулятора в положение «омметр» омическое сопротивление уйдёт в бесконечность. Также прибор не должен показывать наличие Омического сопротивления. В противном случае требуется замена.

Тестирование диодов Шоттки

Диоды Шоттки распространены в электрике и радиоэлектронике. Область их использования широкая, вплоть до приёмников альфа излучения и различных космических аппаратов.

Для чего нужен диодный мост

Как мы должны были понять, диодный мост нужен для того, чтобы сделать из переменного тока постоянный. Это устройство придумал немецкий ученый Леоц Гретц, второе название диодного моста – мостовая схема Гретца.

Принцип действия таков: на вход диодного моста подается переменный электрический ток, а на его выходах появляется постоянный пульсирующий ток. Частота пульсаций зависит от частоты переменного тока. Если взять стандартное значение частоты для наших широт (50 Гц), то частота пульсаций постоянного тока будет равна 100 Гц. Для того, чтобы сгладить пульсации, ставиться конденсатор – это устройство будет полноценным выпрямителем. Схема, которая рассматривается в данной статье, применяется в двухфазной сети. Для трехфазной сети применяется другие схемы, которые не будут рассмотрены в этой статье. Выполняется в виде четырех соединённых диодов или диодной сборки. Диодная сборка – это тот же диодный мост, только сделан в одном корпусе. У обоих вариантов исполнения есть свои плюсы и недостатки. Например, в случае неисправности одного из диодов, продеться заменить всю диодную сборку – это ее минус. При подборе диодного моста или отдельных диодов для него, учитываются следующие характеристики:

Принцип действия и обозначение

Если обычный полупроводниковый диод основан на свойствах p-n перехода, то принцип работы диода Шоттки основан на свойствах перехода при контакте металла и полупроводника. Такой контакт получил в физике получил название «барьер Шоттки». В качестве полупроводника чаще всего используется арсенид галлия (GaAs), а из металлов применяют в основном следующие:

• вольфрам;
• платину;
• серебро;
• золото;
• палладий.

На радиотехнических схемах обозначение диода Шоттки похоже на обозначение обычного полупроводникового элемента, но есть заметное различие: со стороны катода, где есть небольшая перпендикулярная к основной линии черта, у нее дополнительно загибаются края в разные стороны под прямым углом или с плавным изгибом.

Диод, мосты и трудности выпрямления тока

Первоначально диодами называли электронные лампы с двумя электродами. Нагретый катод испускал электроны, способные лететь в единственном направлении – на анод. А в обратном направлении ток не тек. Это позволяло отсечь часть периода переменного напряжения. В результате ток становился выпрямленным.

Недостаток конструкции очевиден – часть времени, половину интервала, схема бездействует. По указанной причине создать высокую эффективность сложно. Говорим не о КПД, скорее, затрагиваем общую мощность. Напряжение в сети ограничено по номиналу, требуется действенно использовать имеющееся. Если повышать потребление через единственный диод, он перегреется и сгорит. Здесь на помощь приходит диодный мост.

Конструкция моста на схеме

Конструкции, рассмотренные в статье, как раз направлены на улучшение определённых свойств. Иначе давно применялся бы диодный мост единственной конфигурации. Известный диодный мост на четырёх вентилях далеко не единственный по простой причине – предназначен для работы с одной фазой напряжения. Это ущербный вариант, поставляемый в наши дома из целей экономии проводов, и в промышленности не применяется.

Начнём с Николы Тесла. Этот человек первым придумал вращающееся магнитное поле. Прежде переменный ток использовался, но при помощи единственной фазы озвученное явление создать нельзя. Внутри двигателя нужно, чтобы поле вращалось. Единственная фаза физически обеспечить это не в силах. Никола Тесла изобрёл асинхронный двигатель, со множеством полюсов. Отметим, что коллекторные разновидности моторов способны работать от переменного и постоянного тока, но рекомендуется избегать конструкций с постоянными магнитами. Ротор и статор собираются из медных обмоток. Полагаем, что в 19 веке подобных разновидностей двигателей не было.

Вернёмся к фазам. Изобретя асинхронный (индукционный) двигатель переменного тока, Никола Тесла попутно отметил в патенте возможность дальнейшего увеличения фаз, но дальше не пошёл. Позднее Доливо-Добровольский доказал, что гораздо результативнее использовать три фазы. Сегодня промышленные конструкции используют этот вариант. Заметим, любой двигатель может работать на потребление и генерацию тока, читатели поймут, что однофазный диодный мост не станет идеальным решением. Это ущербный, урезанный вариант для бытовой техники. Не более.

Бортовые системы несут в составе генератор на три фазы, это самая результативная конструкция сегодня из возможных. Используется уже схема Ларионова. Так достигается наилучшее соотношение экономии и эффективности. Неплохими характеристиками обладают выпрямительные схемы Миткевича. Школьные и ВУЗовские курсы физики имеют упрощённую структуру ввиду слишком сильного развития науки: невозможно за семестр вместить в головы учащихся всю информацию.

Самодельные ЗУ

Решение собрать самодельную зарядку для аккумуляторных батарей обычно продиктовано 2 основными причинами:

• отсутствуют деньги на покупку заводского ЗУ, либо автомобилист банально не видит смысла в таких тратах;
• есть желание попытаться собрать нечто подобное своими руками, спортивный или профессиональный интерес.

В обоих случаях нет существенных преград для того, чтобы приступить к изготовлению самодельного зарядного устройства для автомобильных аккумуляторов своими руками.

Есть возможность собрать как простую, так и более сложную схему.

Наиболее популярными и востребованными среди автолюбителей являются такие ЗУ, собранные на основе:

• лампочки и диода;
• выпрямителя.

Это довольно простое, но достаточно эффективное зарядное устройство, которое точно подойдёт для обслуживания автомобильного аккумулятора. Чтобы собрать оба узла своими руками, специальное образование или большой опыт не потребуются.

Лампочка и диод

Если быть точнее, то зарядка собирается из лампочки, а также из полупроводникового диода.

Применять этот вариант ЗУ актуально, если аккумулятор сел и имеющегося заряда не хватает для запуска двигателя. В качестве постоянного зарядного устройства эта схема подходит не самым лучшим образом.

Но всё же именно за счёт быстрой сборки и способности запустить мотор она получила широкое распространение.

В состав схемы входят:

1. Лампа накаливания. Подойдёт самая обычная лампочка, примерно на 100–150 Вт.
2. Диод. Брать следует именно полупроводниковый диод. Он отличается тем, что проводит ток лишь в одном направлении. С его помощью переменное напряжение будет преобразовываться в постоянное. Диод должен выдержать довольно высокую нагрузку.
3. Штекер, обеспечивающий подключение ЗУ к розетке.
4. Провода с клеммами, так называемыми крокодилами, чтобы соединиться с АКБ.

Принцип сборки схемы заключается в том, чтобы:

• лампочку соединить с плюсом АКБ и в разрыв между ними подключить диод, а с другой стороны вывести на плюс штекера;
• минус соединить со штекером;
• изолировать все соединения и контакты;
• включить ЗУ в розетку.

При условии, что используется лампочка на 100 Вт, ток заряда составит примерно 0,17 А. То есть на зарядку АКБ потребуется порядка 10 часов.

Важно учитывать, что таким ЗУ можно лишь подзарядить немного севшие батареи, которые сами не способны запустить мотор. Если у батареи глубокий разряд, эта схема не подойдёт

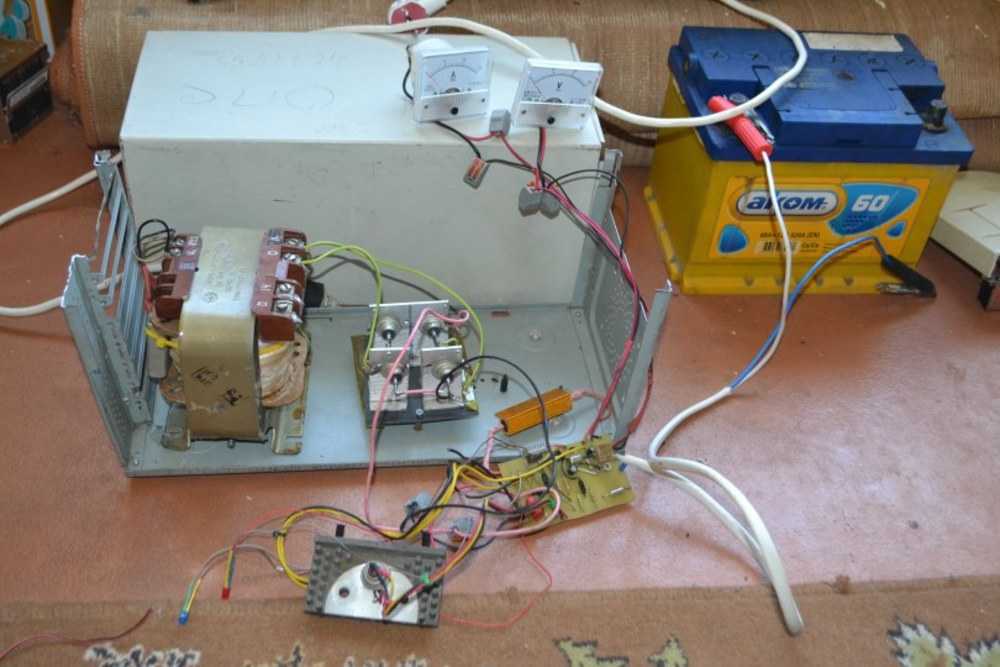

Выпрямитель

Ещё один пример простейшего ЗУ. Рассматриваемое зарядное устройство, предназначенное для АКБ, состоит в основном из выпрямителя.

Есть 2 главных компонента схемы. Это сам выпрямитель, а также преобразователь напряжения.

Для зарядки можно использовать 3 вида выпрямителей. Они могут заряжать с помощью тока:

• переменного;
• постоянного;
• ассиметричного.

Среди всех этих вариантов наиболее предпочтительным выглядит именно последний.

Для сборки ЗУ потребуется соответствующий вариант выпрямителя и хороший усилитель тока.

Конструктивно выпрямитель состоит из:

• предохранителя;
• мощного диода;
• стабилитрона;
• выключателя;
• переменного резистора.

Собрать схему несложно.

Сборка предусматривает выполнение таких рекомендаций:

• подготовить предохранитель требуемого номинала;
• найти трансформатор мощностью до 150 Вт с выходным напряжением около 21 В;
• отыскать подходящий резистор типа МЛТ 2;
• взять выпрямитель, рассчитанный на ток минимум 5 А;
• усилитель можно собрать из 2 транзисторов типа КТ825;
• чтобы улучшить охлаждение, при установке транзисторы устанавливают на радиаторы.

Сборку выполняют навесным методом. То есть нужна старая плата, предварительно очищенная от дорожек. На ней размещаются все компоненты и соединяются проводами.

Основным преимуществом рассматриваемой схемы считается возможность регулировки параметров выходящего тока для зарядки источников питания. Но есть и минус. Это необходимость поиска всех составляющих компонентов, а также повышенные требования к качеству и точности их установки и соединения между собой.

У этой схемы есть упрощённый аналог. В нём используют выпрямитель, трансформатор, а также лампочку на 12 В и 40 Вт. Суть схемы в том, чтобы выпрямитель и лапочку подключить к минусовой клемме АКБ, соединив их с трансформатором. А плюс от трансформатора идёт напрямую к положительной клемме аккумулятора.
